Горизонты техники для детей, 1965 №11

А теперь надо укрепить в рулонах линзы. В рулоне с большим диаметром укрепляем собирательную линзу, а в рулоне с меньшим диаметром — рассеивающую. Собирательная линза будет выполнять роль объектива, а рассеивающая — роль окуляра, в который непосредственно будем смотреть, наблюдая за предметами.

Чтобы укрепить линзы надо сделать еще четыре короткие трубочки: две с внутренним диаметром 14,5 мм, наружным диаметром 19,5 мм, длиной 15 мм и две — с внутренним диаметром 10–12 мм, наружным диаметром 14,5 мм и длиной 10 мм. Для изготовления этих трубочек, как и предыдущих двух, пользуемся круглыми палочками.

Бумажные части нашего телескопа покрываем нитролаком любого цвета. Пользуясь чертежом, монтируем все части телескопа.

Осталось только отрегулировать резкость изображения, что достигается перемещением меньшего рулона (в который непосредственно смотрим) в большем. При наводке нашего телескопа на предметы, находящиеся на большом расстоянии, трубки с линзами надо будет раздвинуть на 23 см. Расстояние между линзами при наблюдении за предметами, находящимися близко, будет соответственно меньшим.

Полностью сдвинутые трубки телескопа имеют длину около 20 см и диаметр не более 2,5 см. Такой телескоп поместится в кармане.

Инженер Анджей Маркс

Пришла осень, а с ней и короткие, пасмурные дни. Сумерки приходят раньше, а утром, когда собираетесь идти в школу, на дворе еще очень темно. Не раз вам хочется посмотреть на термометр, чтобы знать, какая температура воздуха и стоит ли одеть пальто или идти можно еще в куртке. Но как увидеть темный столбик на термометре? Ведь термометр находится за окном, а свет, падающий из комнаты так преломляется, что не видно на стеклянной трубке показаний термометра.

Сегодня мы научим вас, ребята, пользоваться наружным оконным термометром в любое время дня. Для многих из вас достаточно будет посмотреть на рисунок, чтобы знать, как устранить неудобство, о котором говорилось выше. Поэтому мы лишь коротко объясним основные принципы конструкции нашего усовершенствованного термометра.

Нам понадобятся следующие материалы:

- металлическая трубка внутренним диаметром около 10 мм и длиной около 160 мм,

- 2 пробки,

- 2 лампочки на 2,5 в,

- около 10 метров провода,

- кусок листового металла (например, от консервной банки),

- батарейка,

- прижимной контакт,

- припой и флюс для пайки.

Сначала делаем в трубке « с » щель шириной 1 мм и длиной 130 мм (для стандартного термометра), для чего надо спилить стенки трубки до появления в ней нужной щели.

Две лампочки « g » соединяем последовательно изолированным проводом, припаивая к ним, как это показано на рисунке, концы проволочки « f ». Другие отрезки проволочки « f », припаянные к концам цоколей лампочек, протягиваем через отверстия в пробках « е ». Всё наше устройство вставляем в трубку « с ».

Из куска листового металла делае два держателя (обоймы) « d », вырезая для этой цели две полоски шириной около 8 мм и длиной 70 мм.

Обе эти полоски припаиваем к концам трубки « с », изогнув их, как это показано на рисунке, укрепляем трубку « с » на концах « а » термометра « Ь ». Изолированный провод протягиваем через щель в окне или через специально просверленную дырочку в раме к прижимному контакту, укрепленному на стене в комнате. Батарейку или трансформатор телефонного звонка укрепляем ниже.

Осветитель установите так, чтобы хорошо был виден при включении столбик термометра.

Внимание, ребята! Металлическую трубку готового осветителя надо покрыть лаком для защиты от ржавчины.

Инженер И. Бек

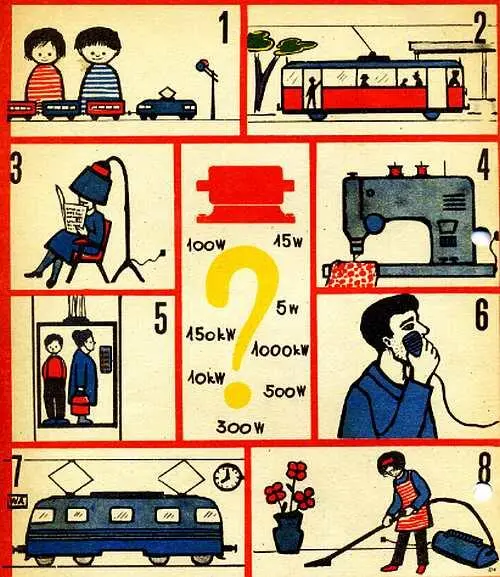

Нас интересует, сможете ли вы правильно указать, в каких случаях пользуются определением электроэнергии в ваттах, а в каких — в киловаттах? В середине страницы указаны различные величины мощности электроэнергии, а рисунки с устройствами обозначены порядковыми номерами.

Напишите, каким рисункам соответствуют указанные единицы мощности электроэнергии.

Ответы присылайте на отдельном тетрадном листе с приклеенным конкурсным талоном. На конверте допишите: «Техническая загадка».

Наш адрес: Польша, Варшава, абонементный ящик, 484. Редакция «Горизонтов техники для детей».

* * *

РЕЗУЛЬТАТЫ РОЗЫГРЫША ПРЕМИЙ ЗА ПРАВИЛЬНОЕ РЕШЕНИЕ ТЕХНИЧЕСКОЙ ЗАГАДКИ

За правильное решение технической загадки, помещенной в 8-ом номере нашего журнала (август, 1965), премии получат:

Решетов Константин — пос. Зеренда, КокчетавскоЛ обл., Кильдюшов Александр — г. Ухта; Абрахамян Юрий — г. Кайрак-Кум; Моисеенко Александр — г. Павлодар; Марков Сергей — г. Ленинград; Ботдишов Валерий — г. Загорск; Герасименко Александр — г. Харьков; Малков Валерий — г. Бухара; Шеметов Сергей — г. Москва.

Правильный отпет: 1 — D; 2 — А и С; 3 — С и А; 4 — А, в и С; 5 — В; 6 — А и С; 7 — В; 8 — D

* * *
