Входной файл имеет вид:

AC Circuit with Parallel branches R and С

I 0 1 AC 100

R 1 0 8.33333

N 1 0 14.14mF

.AC LIN 1 500Hz 500Hz

.PRINT AC V(1) VP(1) I(R) IP(R) I(C) IP(C)

.END

Проведите моделирование, затем постройте векторную диаграмму цепи и сравните полученный результат с приведенным на рис. 2.8. Он дает для напряжения значение V =0,7815∠–20,3° В. Проверьте вычисленное ранее значение Y, используя формулу Y= I/V .

Рис. 2.8. Векторная диаграмма для параллельной RC- цепи

В цепях постоянного тока максимальная мощность, выделяемая в нагрузке, достигается при R L=R S. В цепях переменного тока передача максимальной мощности достигается в том случае, когда значения полного сопротивления источника и нагрузки являются комплексно-сопряженными величинами. Например, если Z S= (600+j150) Ом, то максимальная мощность в нагрузку передается при Z L =(600–j150) Ом. Чтобы иллюстрировать это для простых последовательных цепей, на рис. 2.9 приведена схема с необходимым соотношением комплексных сопротивлений. При частоте 1 кГц реактивные сопротивления в 150 Ом получаются при индуктивности L =23,873 мГн и емкости С =1,061 мкФ.

Рис. 2.9. Схема для определения максимальной мощности, выделяемой в нагрузке

Входной файл имеет вид:

Maximum Power Transfer in AC Circuits

V 1 0 AC 12V

RS 1 2 600

L 2 3 23.873mH

RL 3 4 600

N 4 0 1 .06uF

.OPT nopage

.AC LIN 1 1 kHz 1 kHz

.PRINT AC I(RL) IP(RL) V(3) VP(3)

.END

Maximum Power Transfer AC Circuits

I 0 1 AC 100

R 1 0 8.33333

N 1 0 14.14mF

.AC LIN 1 500Hz 500Hz

.PRINT AC V(1) VP(1) I(R) IP(R) I(C) IP(C)

.END

Проведите анализ и убедитесь, что ток в цепи равен 10 мА при угле почти в ноль градусов, а амплитуда напряжения составляет V(3)=6,185 В при угле в 14,04°. Мощность, выделяемую в нагрузке, проще всего найти как Р =| I |² R =60 мВт. Резонанс в цепи наступает на частоте 1 кГц. Дальнейшее обсуждение проблемы резонанса будет продолжено в следующем разделе. В качестве самостоятельного упражнения измените значение R L до 550 Ом и проведите анализ заново. Убедитесь, что значение мощности уменьшилось по сравнению с предыдущим случаем. Повторите то же самое для сопротивления R L =650 Ом. Отметим, что при заданных значениях L и С и при изменении частоты до некоторого другого значения, значение X станет больше или меньше, а ток уменьшится.

Последовательный резонанс достигается в RLC- цепи, когда ее комплексное сопротивление становится чисто резистивным. При этом индуктивное и емкостное сопротивление взаимно компенсируются, ток становится максимальным, а фазовый угол — нулевым (то есть ток и приложенное напряжение находятся в фазе). Резонансная частота легко находится из уравнения:

На рис. 2.10 приведена такая схема. Значения элементов: R =50 Ом; L =20 мГн и С =150 нФ. При этих параметрах резонансная частота f 0=2905,81 Гц. Приложенное напряжение выбрано равным 1∠0° В. Можно работать со следующим входным файлом:

Series Resonance with RLC

V 1 0 AC 1V

R 1 2 50 L

2 3 20mH C

3 0 150nF

.AC LIN 4901 100Hz 5kHz

.PROBE

.END

Рис. 2.10. Последовательная резонансная RLC- цепь

Команда .АС предусматривает линейную вариацию частоты от 100 Гц до 5 кГц, содержащую 4901 шаг, один шаг для каждого целочисленного значения частоты в этом диапазоне.

После выполнения PSpice анализа в программе Probe будут построены графики для частот от 100 Гц до 10 кГц. Могут быть получены различные графики для сложных функций параметров схемы. Сделайте следующее:

1. Постройте график зависимости IP(R) для линейного частотного диапазона от 2 до 4 кГц (эта зависимость называется фазочастотной характеристикой — ФЧХ). Для этого выберите Trace, Add Trace…, введите с клавиатуры необходимую переменную IP(R) в поле Trace Expression и нажмите OK. Чтобы получить желательный диапазон по оси X выберите Plot, Axis Settings… и в поле X-axis выберите User Defined с диапазоном от 2 до 4 кГц. Затем выберите Scale Linear и OK. Если при выводе кривой вы получаете ошибку, выберите Trace, Delete All Traces и повторите процесс, чтобы получить необходимую кривую. Ваш график должен пройти через ноль при частоте, близкой к 2,9 кГц. Проверьте это, выбирая режим курсора (он имеет символ, который напоминает пересекающиеся пунктиры и символ проверки), затем, используя мышь или стрелки ← → на клавиатуре, найдите положение «нулевого сдвига фаз», которое должно соответствовать частоте f =2,0058 кГц (см. рис. 2.11);

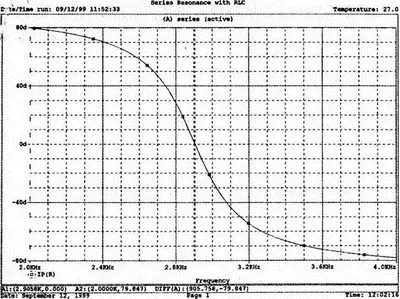

Рис. 2.11. Фазочастотная характеристика резонансного RLC-контура

2. Получите в программе PROBE график V(1)/I(R) для того же частотного диапазона от 2 до 4 кГц. Для этого сначала выберите Trace, Delete All Traces и затем — Trace, Add Trace, как вы делали прежде. Диапазон по оси Y должен быть от 0 до 300. Используйте Trace, Cursor, Display mode, чтобы найти следующие значения: при f =2 кГц, Z =283,6 Ом; при f =2,9 кГц, Z =50 Ом; и при f =4 кГц, Z =242,6 Ом;

3. Удалите эту кривую, и получите на экране сразу два графика: напряжения V(3) и тока I(R). Используйте операции Plot, Add Plot to Window, чтобы получить вторую кривую. Измените частотный диапазон в пределах от 0 до 5 кГц. В результате максимум для V(3) должен составлять приблизительно 7,3 В, а для I(R) –20 мА. Проверьте эти значения с помощью ручного расчета и сравните с рис. 2.12.

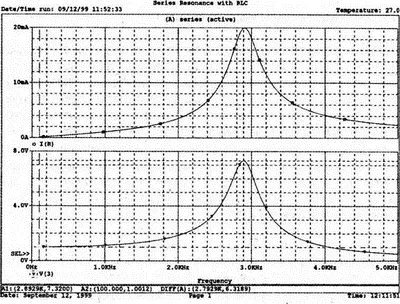

Рис. 2.12. Амплитудно-частотные характеристики тока и напряжения на конденсаторе для RLC -контура

На рис. 2.13 приведена еще одна цепь на переменном токе. Значения параметров: V= 100∠0° В; R 1=10 Ом; R 2=10 Ом, L =100 мГн и С =10 мкФ. Предположим, что резонансная частота неизвестна, и ее необходимо предварительно определить.

Рис. 2.13. Последовательно-параллельная схема
