Рис. 2.23.Внешний вид обычного кулера

На сегодняшний день существует большое количество различных радиаторов, от формы которых зависит степень охлаждения процессора. Сам по себе радиатор не охлаждает процессор, а лишь увеличивает площадь рассеивания тепла и создает все условия для наиболее эффективного прохождения воздуха, поступающего от вентилятора.

Что касается материала, из которого изготовлен радиатор, то в последнее время все большую популярность получают медные радиаторы. Как показала практика, медь рассеивает тепло эффективнее алюминия (в среднем на 20–30 %). Именно поэтому любители экстремального разгона отдают предпочтение медным радиаторам. Хорошо зарекомендовали себя медные радиаторы Zalman, которые отличаются своей оригинальной формой (веер с множеством граней). Их цена оправдывается высокой эффективностью (в среднем кулер Zalman стоит в два-четыре раза дороже обычного).

Достаточно важным вопросом в охлаждении является качество контакта между процессором и радиатором. Чем оно выше, тем лучше будет теплоотдача между этими двумя устройствами. Если нормального контакта нет, то ни о каком эффективном охлаждении и речи идти не может.

Чтобы обеспечить наилучший контакт между радиатором и поверхностью процессора, используются разнообразные теплопроводящие пасты. При выключенном компьютере паста имеет вязкое состояние. После его включения процессор начинает нагреваться, а вместе с ним нагревается и паста, переходя из вязкого состояния в жидкое. Благодаря этому она равномерно покрывает пластину процессора и обеспечивает хороший контакт с поверхностью радиатора.

Таким образом, кулер обеспечивает эффективное охлаждение процессора при его нормальном режиме работы. Большая нагрузка на него ложится во время разгона процессора при повышении его температуры в два-три раза. Если в этом режиме система работает стабильно, то вы являетесь обладателем качественного кулера. Если же при работе процессора с высокими нагрузками в системе происходят сбои, то следует задуматься о замене кулера на более производительный или продумать вариант перехода на другой тип охлаждения.

Воздушное охлаждение с применением тепловых труб.В последнее время все большую популярность приобретают системы охлаждения, в составе которых используются тепловые трубы. Если говорить коротко, то тепловая труба – герметичное устройство с теплоносителем, которое позволяет переносить тепло, используя для этого молекулярный механизм переноса пара.

На практике это выглядит следующим образом. Нагретый, например, радиатором процессора, теплоноситель (жидкость) тепловой трубы превращается в пар и переносится в холодную ее часть на некоторое расстояние, где начинает конденсироваться и охлаждаться, а затем возвращается обратно к исходной точке трубы. В результате получается замкнутый цикл и практически безупречная и вечная система.

Конструкция охлаждающей системы с применением тепловых труб может быть разной в зависимости от необходимого количества переносимого тепла и наличия свободного места для ее организации. Однако чем больше тепловых труб присутствует в системе охлаждения и чем эффективнее будет система их охлаждения, тем больше тепла сможет рассеяться.

Если рассматривать подобную систему охлаждения для процессора, то она напоминает обычный кулер, только большего размера (рис. 2.24). Тепловая труба (или трубы) берет свое начало в небольшом радиаторе, который прикладывается к поверхности процессора и заканчивается в более мощном радиаторе, который, в свою очередь, охлаждается мощным вентилятором.

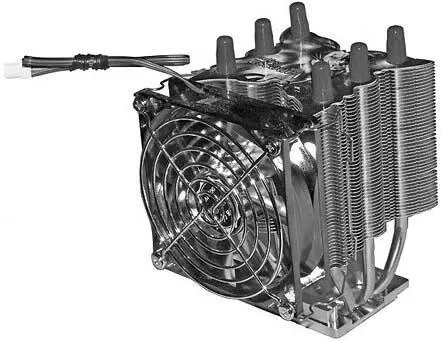

Рис. 2.24.Пример кулера на основе тепловых труб

При этом вентилятор, учитывая большие размеры охлаждаемого радиатора, часто располагается перпендикулярно материнской плате.

Такие системы охлаждения находят место в мощных рабочих станциях и серверах, которые имеют корпус соответствующего размера. Использовать такую систему также очень любят любители экстремального разгона.

Жидкостное охлаждение.В промышленности использование воды со специальными присадками в качестве охладителя практикуется давно, однако в компьютерах такой способ охлаждения применяется сравнительно недавно.

Понятно, что окунуть процессор в воду не удастся, поскольку она является отличным проводником электричества. Как же тогда поступить? Подходов существует несколько. Один из них заключается в следующем. На процессор устанавливается металлический радиатор. Он представляет собой теплообменник особой конструкции, содержащий металлическую трубку, которая, например, определенное количество раз изгибается внутри радиатора, покрывая при этом всю его площадь. К концам трубки присоединяется водяная помпа, которая с определенной скоростью перекачивает охлаждающую жидкость. Охлаждающая жидкость, протекая через трубку в теплообменнике, охлаждает его и, одновременно с ним, сам процессор. Далее она попадает в специальный резервуар, снабженный одним-двумя вентиляторами, где охлаждается. Затем процесс повторяется снова.

Как видите, все достаточно просто и эффективно. Подбирая скорость перекачивания воды, конструкцию теплообменника и способ его охлаждения, можно добиться максимальной производительности системы.

Установить водяную систему охлаждения в компьютер достаточно легко, и именно этот факт привлекает большое количество любителей разгона. Мало того, таким способом параллельно можно охлаждать еще и процессор с памятью на графическом адаптере, которые нагреваются не меньше центрального процессора. Процесс установки водяного охлаждения облегчается тем, что на самом радиаторе или пластиковом держателе теплообменника имеется множество отверстий, пара из которых уж точно должны совпасть с отверстиями на материнской плате возле процессорного гнезда.

Примечание

Использование водяного охлаждения несет в себе потенциальную угрозу, которая проявляется в случае нарушения целостности конструкции: вода при этом может попасть на электрические схемы, что приведет к их замыканию. Последствия этого непредсказуемы.

В продаже существует достаточно много разных наборов водяного охлаждения (рис. 2.25), которые отличаются своей конструкцией и эффективностью охлаждения. При этом в комплект входит подробная инструкция по сборке такого «самогонного» аппарата.
