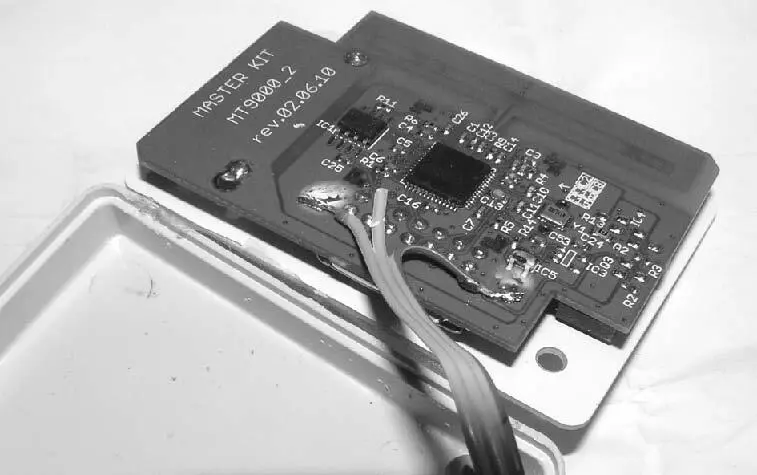

Другая часть двухпроводного кабеля подключается непосредственно к печатной плате выносного датчика описанной выше системы MT9000, параллельно контактам геркона так, как показано на рисунке 1.40.

Рис. 1.40.Подключение тревожной кнопки к универсальному датчику – к контактам геркона

Внимание, важно!В универсальном датчике установлен геркон с контактами на замыкание. Таким образом, его контакты замкнуты при наличии магнитного поля вблизи геркона, т. е. магнита, и разомкнуты – при удалении геркона от магнита. По этому принципу и построена система реагирования на открывание/закрывание входной двери. По этому же принципу будет работать усовершенствованная система «тревожной кнопки».

Общая длина кабеля – для локализации возможных помех – должна быть минимальной, не более 50 см.

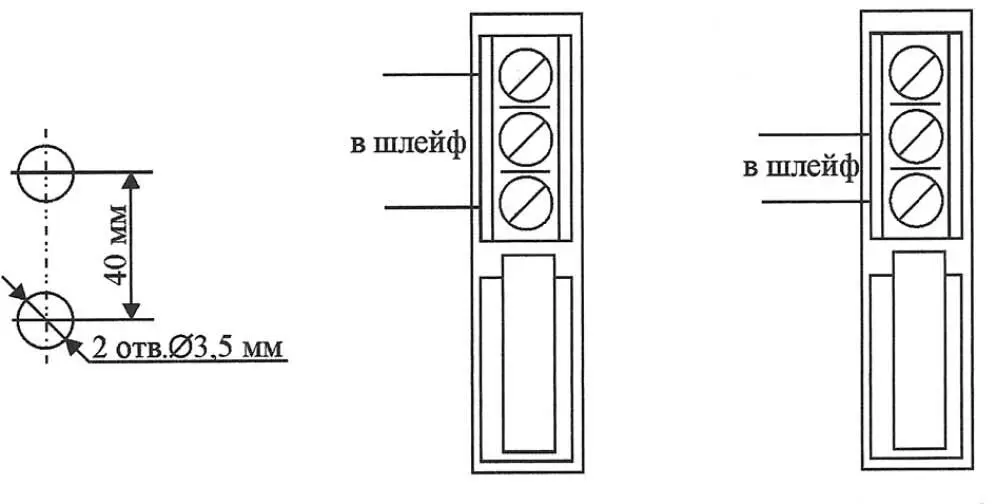

Вид на контактор (схема подсоединения проводников) представлен на рисунке 1.41.

Рис. 1.41.Схема подсоединения проводников к клеммнику контактора

Важно заметить, что в момент замыкания контактов геркона (и ТК) система МТ9000 немедленно посылает sms по всем запрограммированным в ее памяти номерам. Причем отправка sms не связана ни с длительностью замыкания контактов, ни с условием их размыкания.

То есть в первый момент времени sms будет послано независимо от того, как долго ТК будет находиться в зафиксированном положении (замкнутое состояние контактов геркона в универсальном выносном датчике).

Sms будет отправлено однократно. Важно и то, что следующее sms система отправит в тот момент, когда ТК будет разблокирована, т. е контакты геркона разомкнуты. Таким образом удобно контролировать (дистанционно, по sms) как время реального срабатывания ТК, так и время разблокировки.

Разумеется, блокировочный ключ для системы ТК должен храниться вдали от «случайных» глаз.

Для уверенной и стабильной работы системы важно выполнить три условия.

1. Обеспечить надежную связь между датчиком – универсальным выносным блоком и базой сигнализации (не более 10 метров – желательно в прямой видимости).

2. Периодически – раз в месяц – контролировать напряжение батареи в датчике путем запроса sms-команды на базовый блок и ответа с него (прописано в инструкции к сигнализации МТ9000).

3. Регулярно, раз в месяц, принудительно проверять исправность системы.

Как альтернативный вариант переносной «тревожной кнопки» вместо «громоздкой» промышленной кнопки с фиксацией (см. рис. 1.37-1.39) в тот же корпус выносного универсального датчика можно установить микропереключатель (без фиксации), подключив его аналогичным рассмотренному образом – к контактам штатного геркона, и получится портативная переносная «тревожная кнопка», легко умещающаяся в кармане (ибо имеет размеры чуть большие, чем спичечный коробок). Такую кнопку удобно вручить жене, ожидающей роды, и спокойно следовать на работу, по делам.

Устройство сохраняет уверенную работоспособность в диапазоне питающего напряжения (постоянный ток) 3,3–5,2 В.

Если буквально приклеить датчик к косяку входной двери и магнит напротив него – на входную дверь, а второй из датчиков, к примеру, на шкаф с одеждой, можно быть спокойным на работе и дистанционно контролировать «движение» внутри дома, в том числе когда нанят наемный персонал (уборка, няни, гувернантки).

По той же аналогии можно контролировать «неофициальные» приходы хозяев недвижимости в ваше отсутствие, если вы снимаете жилье.

Устройство помогает сохранить дорогостоящий ремонт в квартире, обезопасив ее как от аварий газоснабжения, так и протечек (в апартаментах или от соседей).

Для этого один датчик уместно установить в ванной на полу, второй – на кухне, в некоторых семьях это самое опасное место в доме. Охрана автомобиля или загородного дома – еще один способ для комфортной и спокойной жизни в городе. Ведь система пришлет sms не только в случае несанкционированного проникновения, но и при отключении электроэнергии. На рисунке 1.34 представлена установка базового блока на лоджии.

1. Система оповещения по сотовой связи MT9000 на практике имеет разряд батарей CR2430 в выносных беспроводных блоках (напряжение 3 В) примерно 0,5 В за 10 дней при 28 % значении устойчивой связи между выносным и базовым блоками.

При срабатывании датчика (к примеру, на открывание двери или повышение влажности – протечка) безотносительно активированного режима «Охрана» соответствующий световой индикатор на базовом блоке будет мигать. При закрывании двери, возврате в нормальное состояние (относительно влажности) индикатор будет светиться ровным светом в соответствии с расстоянием до выносного датчика – удаленностью.

При близком расположении и до 5 м (без преград) – зеленый цвет свечения индикатора, при дальности до 7–8 метров – желтый, при нестабильной связи (из-за расстояния или преград на пути сигнала) – красным.

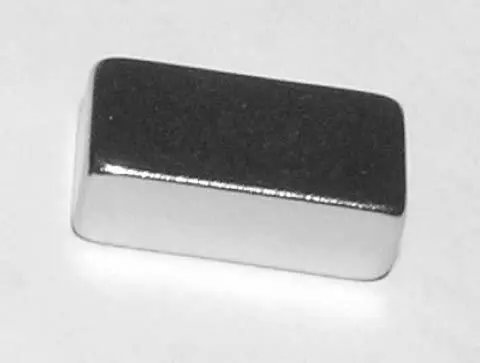

2. Мебельные магниты в качестве ответной части для работы геркона (установленного в датчике) не подходят из-за слабой свой силы (незначительное магнитное поле). Очень хорошо подходят большие магниты или малые по размеру (рис. 1.42), но сильные по магнитному полю.

Рис. 1.42.Сильный магнит

То же устройство – в соответствии с приведенными рекомендациями – можно сделать для пенсионеров и инвалидов, всех, кому может потребоваться оперативная помощь.

Сегодня не в диковинку «картина маслом», когда шлагбаум на въезде во двор дома (гараж, автомобильный паркинг, иная охраняемая территория) открывается автоматически. В кабине автомобиля сидит водитель и нажимает на кнопки пульта дистанционного управления размерами со спичечный коробок. В моем случае это брелок серии (системы) TWIN, работающий на частоте 433.92 МГц, полностью совместимый с брелками-передатчиками CAME более ранних (старых) серий TOP и TAM (см. рис. 1.43).

Изделие разработано и произведено компанией CAME CANCELLI AUTOMATIC S.pA.

Технические данные:

Питание (постоянное от элемента DC 12V 23A) с напряжением 12 В.

Рабочая частота – 433,92 МГц.

Роллинг-код – 4 миллиарда комбинаций.
