• method='rk4' — задает метод решения ('euler', 'backeuler', 'impeuler' или 'rk4');

• obsrange = TRUE,FALSE — задает (при TRUE) прерывание вычислений, если кривая решения выходит из области обзора;

• scene = [name,name] — задает имена зависимых переменных, для которых строится график;

• stepsize=h — шаг решения, по умолчанию равный abs((b-a))/20, и представленный вещественным значением.

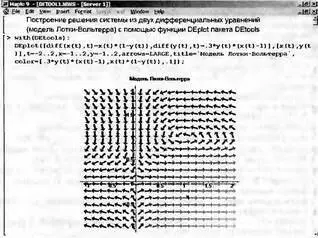

Еще одна из моделей динамики популяций, известна как модель Лотки-Вольтера, описывает изменение популяции в биологической среде хищник-жертва. Эта модель позволяет описать периодическое колебательное изменение числа жертв и поедающих их хищников. На рис. 7.14 показано решение системы дифференциальных уравнений Лотки-Вольтера:

Рис. 7.14. Решение системы дифференциальных уравнений модели Лотки-Вольтерра с выводом в виде графика векторного поля

Решение представлено в виде векторного поля, стрелки которого являются касательными к кривым решения (сами эти кривые не строятся). Обратите внимание на функциональную закраску стрелок векторного поля, делающую решение особенно наглядным (правда, лишь на экране цветного дисплея, а не на страницах книги).

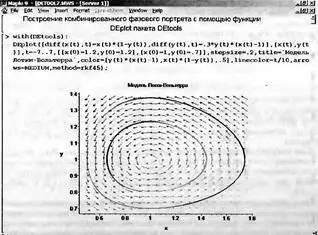

Еще интересней вариант графиков, представленный на рис. 7.15. Здесь помимо векторного поля несколько иного стиля построены фазовые портреты решения с использованием функциональной закраски их линий. Фазовые портреты построены для двух наборов начальных условий: x(0)=y(0)=1,2 и y(0)=1 и y ( 0)=0,9.

Рис. 7.15. Пример построения двух фазовых портретов на фоне векторного поля

Читатель может легко дополнить этот пример выводом графиков временных зависимостей числа хищников и жертв и убедиться в том, что они действительно носят колебательный характер. При этом отличие фазовых портретов от эллиптической формы говорит о том, что форма колебаний заметно отличается от синусоидальной.

Следует отметить, что функция DEplot может обращаться к другим функциям пакета SEtools для обеспечения специальных графических возможностей, таких как построение векторного поля или фазового портрета решения. В файле deplot.mws можно найти множество дополнительных примеров на применение функции Deplot.

В ряде случаев решение систем дифференциальных уравнений удобно представлять в виде пространственных кривых — например, линий равного уровня, или просто в виде кривых в пространстве. Для этого служит функция DEplot3d:

DEplot3d(deqns, vars, trange, initset, o)

DEplot3d(deqns, vars, trange, yrange, xrange, initset, o)

Назначение параметров этой функции аналогично указанному для функции DEplot.

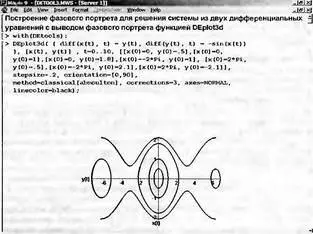

Рис. 7.16 поясняет применение функции DEPlot3d для решения системы из двух дифференциальных уравнений с выводом фазового портрета колебаний в виде параметрически заданной зависимости x(t), y(t). В данном случае фазовый портрет строится на плоскости по типу построения графиков линий равной высоты (контурных графиков).

Рис. 7.16. Пример решения системы из двух дифференциальных уравнений с помощью функции DEplot3d

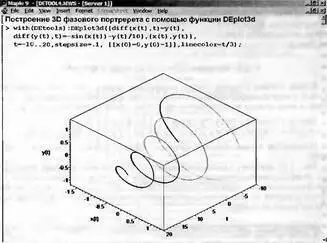

Другой пример (рис. 7.17) показывает решение системы из двух дифференциальных уравнений с построением объемного фазового портрета. В этом случае используется трехмерная координатная система и графические построения соответствуют параметрическим зависимостям x(t), y(t) и z(t). Вид фазового портрета напоминает разворачивающуюся в пространстве объемную спираль. Функциональная окраска делает график пикантным, что, увы, теряется при черно-белом воспроизведении графика.

Рис. 7.17. Пример решения системы из двух дифференциальных уравнений с построением трехмерного фазового портрета

Возможности функции DEplot3d позволяют решать системы, состоящие более чем из двух дифференциальных уравнений. Однако в этом случае число решений, представляемых графически, выходит за пределы возможного для трехмерной графики. При этом от пользователя зависит, какие из зависимостей опускаются при построении, а какие строятся. В файле deplot3d.mws есть ряд дополнительных примеров на применение функции Deplot3d.

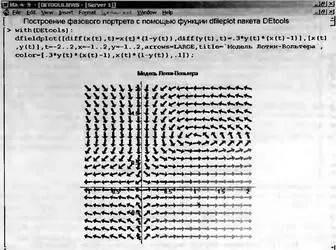

Графическая функция dfieldplot служит для построения поля направления с помощью векторов по результатам решения дифференциальных уравнений. Фактически эта функция как бы входит в функцию DEplot и при необходимости вызывается последней. Но она может использоваться и самостоятельно, что демонстрирует рис. 7.18, на котором показан пример решения следующей системы дифференциальных уравнений: x'(t)=x(t)(1-у(t)), у'(t)=0,3у(t)(х(t)-1).

Рис. 7.18. Построение фазового портрета в виде графика векторного поля

Обратите внимание на использование опций в этом примере — в частности, на вывод надписи на русском языке. В целом список параметров функции phaseportrait аналогичен таковому для функции DEplot (отсутствует лишь задание начальных условий).

Графическая функция phaseportrait служит для построения фазовых портретов по результатам решения одного дифференциального уравнения или системы дифференциальных уравнений deqns. Она задается в следующем виде:

phaseportrait(deqns,vars,trange,inits,о)

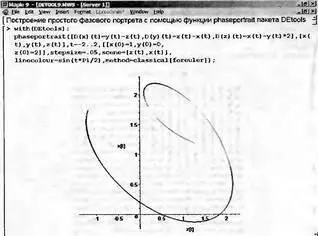

При задании уравнений достаточно указать их правые части. На рис. 7.19 представлен пример применения функции phaseportrait для решения системы из трех дифференциальных уравнений первого порядка.

Рис. 7.19. Построение фазового портрета с помощью функции phaserportrait

В этом примере система дифференциальных уравнений задана с помощью оператора дифференцирования D. Функциональная окраска линии фазового портрета достигается использованием параметра linecolor в правой части которой задана формула для цвета.
