Коэффициент усиления настраиваемой части схемы существенно зависит от амплитуды гетеродинного напряжения, подаваемого на смеситель. Для ее оптимизации необходимо изменять амплитуду гетеродинного напряжения с помощью подстроечного резистора, включенного вместо R6, добиваясь максимума наблюдаемых на экране осциллографа колебаний.

Затем измерить сопротивление подстроечного резистора и на его место впаять постоянный, соответствующего номинала. Правильно настроенный приемник должен обеспечивать коллекторе VT6 напряжение разностной частоты не менее 1 В при входном напряжении с генератора стандартных сигналов, равном 5 мкВ.

Цифровая часть схемы никакой настройки не требует. Связь между номерами выводов микросхемы и номерами каналов приведена в табл. 5.7.

5.4.3. Приемник на базе микросхемы К157ХА2

Принципиальная схема

Приемник предназначен для работы с амплитудно-манипулированными сигналами длительностью не менее 0,5 мс. Частота настройки— 28 МГц. Чувствительность при отношении «сигнал/шум», равном 10, не хуже 1 мкВ (10 мкВ без УРЧ). Амплитуда положительных выходных импульсов не менее 200 мВ (Вых.1). Эффективная АРУ обеспечивает изменение этого сигнала в пределах 200–400 мВ при изменении входного в пределах 0,5—2500 мкВ.

Напряжение питания 5–6 В при токе потребления не более 7,5 мА (без УРЧ — 5 мА). Для согласования с цифровой частью аппаратуры (при необходимости) на выходе приемника предусмотрена установка компаратора. Выходной сигнал компаратора (Вых.2) представляет собой отрицательные прямоугольные импульсы стандартной амплитуды, практически равной напряжению питания.

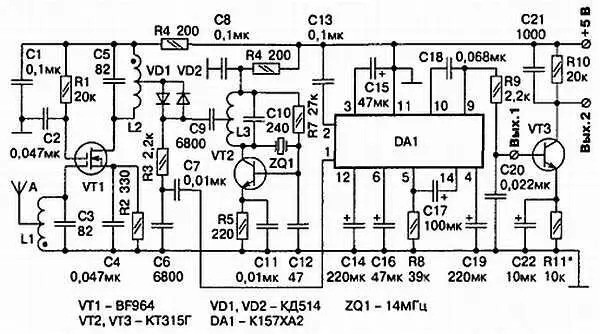

Принципиальная схема устройства приведена на рис. 5.51.

Рис. 5.51. Принципиальная схема

УРЧ, гетеродин и смеситель полностью аналогичны предыдущему варианту.

При желании, как и в предыдущей схеме, УРЧ можно из схемы исключить, изъяв детали С1, С2, С4, С5, R1, R2, R4 и транзистор VT1. В этом случае верхнюю по схеме точку соединения диодов VD1, VD2 необходимо подключить непосредственно к входному контуру (точка соединения С4 и L1). Чувствительность при этом ухудшится до 10 мкВ.

Фильтр нижних частот C9-R3-C6 подавляет побочные продукты преобразования и препятствует просачиванию напряжения гетеродина в последующие каскады. Сигнал с его выхода поступает на микросхему DA1, выполняющую функции усилителя разностной частоты и детектора огибающей .

Первые два транзистора в этой микросхеме образуют предварительный усилитель с регулируемым коэффициентом усиления. Питание на него подается через эмиттерный повторитель встроенной системы АРУ и может изменятся в диапазоне 2,3–1,4 В в зависимости от амплитуды входного сигнала. Изменяющийся в результате коэффициент усиления обеспечивает в приемнике эффективную АРУ , параметры которой приведены в начале параграфа.

Через конденсатор С17 сигнал поступает на основной усилитель, собранный по дифференциальной схеме. Внешний резистор R8 задает режим работы усилителя по постоянному току. К выводу 4 микросхемы подключается конденсатор С19, определяющий величину отрицательной обратной связи по переменному току в каскаде, а значит и его коэффициент усиления. Продетектированный сигнал снимается с вывода 9 микросхемы. Постоянная составляющая продетектированного сигнала управляет коэффициентом усиления предварительного каскада.

Продетектированный сигнал, прошедший фильтр нижних частот R9-C20 (Вых.1), имеет амплитуду 0,2–0,4 В при синусоидальной огибающей и до 3 В при огибающей в виде коротких прямоугольных импульсов. Последнее обстоятельство обусловлено тем, что эффективность АРУ различна при непрерывной и импульсной огибающих.

Для преобразования выходных сигналов приемника к уровням, необходимым для нормальной работы цифровой части аппаратуры, на транзисторе VT3 собран компаратор напряжения, порог срабатывания которого регулируется подбором номинала резистора R11. Выходной сигнал компаратора (Выход 2) представляет собой прямоугольные импульсы отрицательной полярности.

Устройство можно использовать и для приема аналогового сигнала, например в связной радиостанции или аппаратуре дискретного управления. В этом случае сигнал снимается с Вых.1, а каскад на транзисторе VT3 из схемы исключается.

Детали и конструкция

Печатная плата приемника и размещение на ней деталей изображены на рис. 5.52. На плате предусмотрено место для стабилизатора напряжения на 5 В типа КР1170ЕН5 (DA2), отсутствующего на принципиальной схеме. Его устанавливают, если в других блоках аппаратуры отсутствует стабилизированный источник соответствующего напряжения.

Рис. 5.52. Печатная плата

Контурные катушки L1, L2 наматываются на каркасах 5–6 мм и обязательно должны быть заключены в экраны. В противном случае УРЧ будет самовозбуждаться. Катушки одинаковые и содержат по 3+6 витков провода диаметром 0,25—0,3 мм. Катушка L3 намотана проводом диаметром 0,15—0,18 мм на резисторе МЛТ-0,5 сопротивлением не менее 100 кОм и содержит 24 витка с отводом от середины.

Кварцевые резонаторы в передатчике и приемнике желательно применить одинаковые на 14 МГц. В этом случае легко будет добиться их взаимной расстройки, обеспечивающей разностную частоту на выходе смесителя 8—10 кГц. В принципе, можно применить любую пару кварцев при условии, что будет выполнено условие Δ f= | f прд- 2 f гет| = 8…25 кГц. Необходимо только помнить, что разрешенными для передатчика являются частоты ( f прд), лежащие в интервалах 28–28,2 МГц и 27,12 МГц ± 0,6 % ~= 26,96–27,28 МГц. Испытания показали, что наибольший уровень сигнала на выходе микросхемы DA1, при значениях номиналов навесных элементов, указанных на схеме, получается в случае Δ f = 20 кГц.

Диоды смесителя VD1,VD2 типа КД514 можно заменить на КД503А с некоторой потерей чувствительности (примерно в полтора раза). Полевой двухзатворный транзистор BF964 заменяется на отечественные КП306, КП350, КП327 с любой буквой. С изменением рисунка печатной платы можно установить и любой другой УРЧ по одной из схем, широко представленных в радиолюбительской литературе. Если не требуется дальность действия аппаратуры больше 20–30 м, УРЧ из схемы можно исключить так, как это говорилось выше.

Транзисторы VT2, VT3 могут быть типа КТ315 или КТ3102 с любыми буквенными индексами.
