Рис. 5.60. Смеситель на SA612А

5.5.5. Приемник на микросхеме К147ХА26

Принципиальная схема

Этот приемник имеет чувствительность не хуже 1 мкВ за счет УРЧ, собранного по каскодной схеме (рис. 5.61). Такое построение каскада обеспечивает высокий устойчивый коэффициент усиления за счет уменьшения результирующей проходной емкости, обычно «виновной» в самовозбуждении каскадов УРЧ.

Микросхема содержит в своем составе гетеродин, смеситель, УПЧ и квадратурный частотный детектор, опорный контур которого подключается к выводу 8 . Имеющиеся в составе микросхемы элементы подавителя шумов здесь не используются. Диод VD1 обеспечивает стабилизацию положения рабочей точки компаратора VT3, что сохраняет высокую чувствительность приемника в широком диапазоне температур и питающих напряжений. Его применение позволило отказаться от стабилизатора напряжения питания.

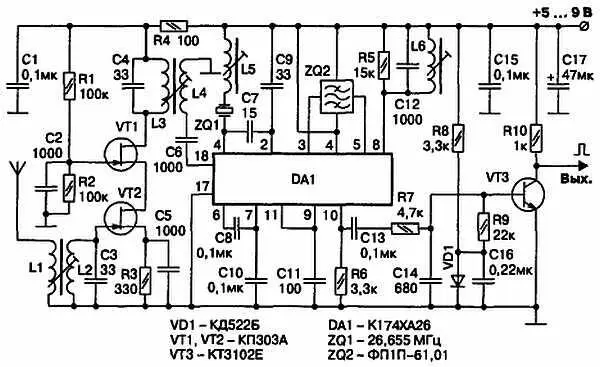

Рис. 5.61. Принципиальная схема приемника

Детали и конструкция

Микросхема DA1 может быть заменена полным импортным аналогом МС3359. Кварцевый резонатор ZQ1 и керамический фильтр ZQ2 должны быть рассчитаны на обеспечение промежуточной частоты 465 (455) кГц при работе с соответствующим кварцем в передатчике. Параметры входного и нагрузочного контура УРЧ такие же, как у варианта на рис. 5.58. Катушка связи L4 имеет 3 витка провода диаметром 0,25 мм, намотанного поверх L3. Опорный контур частотного детектора стандартный на частоту 465 (455) кГц. Его параметры при самостоятельном изготовлении можно посмотреть в предыдущих вариантах.

Печатная плата приемника изображена на рис. 5.62. Все колебательные контуры должны быть снабжены экранами.

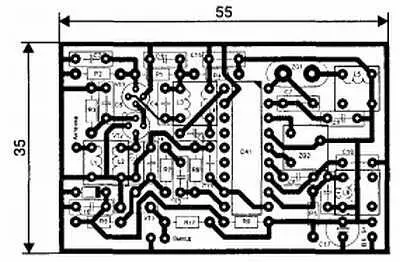

Рис. 5.62. Печатная плата

Настройка

Настройка производится по сигналам собственного передатчика. Подключив осциллограф к выводу 5 микросхемы, уточняют положение сердечников входного и нагрузочного контура, добиваясь. максимальной амплитуды напряжения промежуточной частоты. Частоту, при наличии возможности, полезно измерить, и если она отличается от номинала 465 (455) кГц больше, чем на 2 кГц, необходимо подстроить частоту гетеродина сердечником катушки L5.

Переключив осциллограф на базу транзистора VT3, добиваются максимальной амплитуды наблюдаемых отрицательных импульсов вращением сердечника катушки L6. Если наблюдаемые импульсы имеют положительную полярность, это означает, что контур дискриминатора сильно расстроен по отношению к требуемой частоте. Вращением сердечника необходимо добиться именно отрицательной полярности у выходных импульсов.

Если гетеродин не возбуждается, это свидетельствует о том, что предусмотрена работа кварцевого резонатора на третьей механической гармоники. В этом случае схема подключения кварца должна быть такая же, как на рис. 5.60.

При напряжении питания приемника больше 5 В необходимо на выходе включить резистор величиной 10–15 кОм, чтобы не вывести из строя входные цепи дешифратора.

5.5.6. Приемник на микросхеме МС3361Р

Принципиальная схема

Принципиальная схема приемника приведена на рис. 5.63.

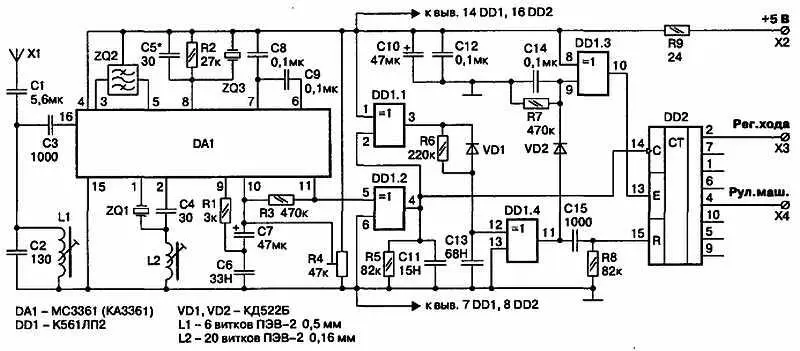

Рис. 5.63. Принципиальная схема приемника с дешифратором

Применена далеко не новая, но хорошо себя зарекомендовавшая микросхема МС3361. Ее паспортная чувствительность 2,6 мкВ, однако чувствительность приемника может быть легко улучшена до 0,5 мкВ. Для этого достаточно включить на входе апериодический УРЧ на полевом транзисторе КПЗОЗЕ (рис. 5.64). На печатной плате приемника, приводимой ниже, места для этих элементов предусмотрены.

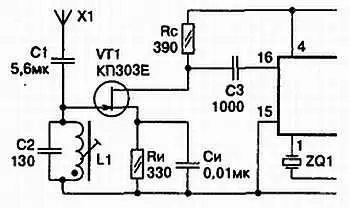

Рис. 5.64. Схема УРЧ

Микросхема представляет собой супергетеродинный приемник с однократным преобразованием частоты. Частота гетеродина стабилизирована кварцем ZQ1. Катушка L2 предназначена для обеспечения точного совпадения промежуточной частоты с центральной частотой пьезоэлектрического фильтра ZQ2, входящего в состав УПЧ.

В качестве опорного элемента частотного дискриминатора, входящего в состав микросхемы, использован резонатор ZQ3 на частоту 465кГц. При отсутствии такого резонатора между выводом 8 микросхемы и плюсом источника питания, вместо установленных на схеме элементов, может быть включен параллельный колебательный контур, настроенный на 465 кГц. В качестве индуктивности такого контура можно с успехом использовать катушку на стандартной арматуре от фильтров ПЧ промышленных приемников индуктивностью 117 мкГн. Конденсатор контура должен иметь емкость 1000 пФ. Вывод 9 микросхемы является выходом частотного детектора. Фильтр нижних частот R1, С6 обеспечивает подавление высокочастотных шумов на выходе детектора.

Через разделительный конденсатор С7 принятые импульсы поступают на вход операционного усилителя (вывод 10), имеющегося в составе микросхемы. Его коэффициент усиления определяется резистором R3. С выхода ОУ (вывод 11 ) усиленный сигнал поступает на селектор импульсов.

Потенциометр R4 обеспечивает установку порогового напряжения на входе ОУ, препятствующего прохождению шумов на его выход. Если приемник будет использоваться автономно, селектор импульсов и последующий дешифратор — а это часть схемы, начинающаяся с элемента DD1.2— из схемы изымаются, и к выводу 11 DA1 подключается нормализатор импульсов (рис. 5.65).

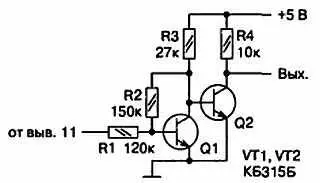

Рис. 5.65. Нормализатор импульсов

Если подразумевается использование в составе аппаратуры пропорционального управления, то целесообразно собирать всю схему вместе с дешифратором, потому что дешифратор разрабатывался именно под этот вариант приемника.

Селектор импульсов собран на микросхеме DD1 и обеспечивает преобразование выходных импульсов приемника искаженной формы в прямоугольные, с крутыми фронтами и постоянной амплитудой. Это необходимо для нормальной работы распределителя импульсов на микросхеме DD2. Кроме того, селектор выделяет из принятого сигнала синхропаузу.
