Решение этой проблемы основано на том, чтобы понять, что здесь «убийцей» является емкость С кб (из-за эффекта Миллера) и использовать тогда транзистор с очень низким значением С кб . Сам p-n-p -транзистор 2N4957 представляет собой удачный выбор, малошумящий ОВЧ-усилитель с высоким коэффициентом усиления и с С кб = 0,6 пФ при напряжении 2 В. На рис. 14.29 показана итоговая схема с каскадным включением двух пар с последовательной обратной связью и выходным эмиттерным повторителем.

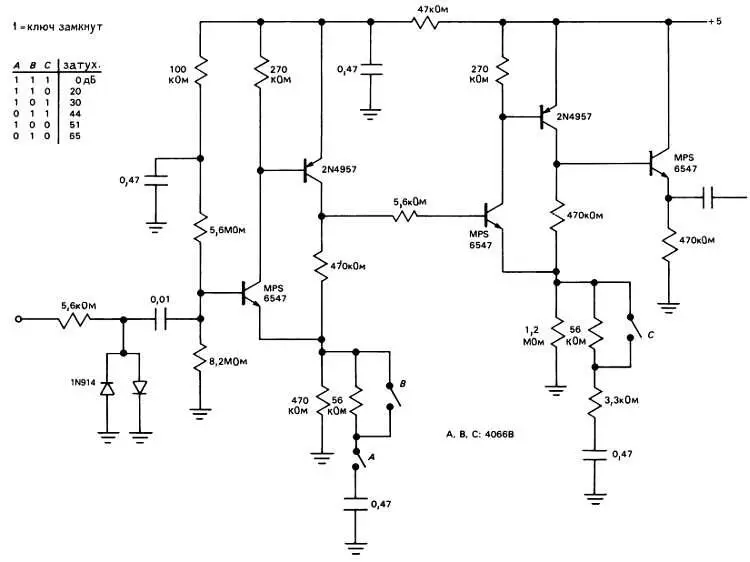

Рис. 14.29. Микромощный усилитель звуковых частот с высоким коэффициентом усиления. Ключи на полевых транзисторах позволяют вводить затухания, начиная с максимального усиления, как показано.

Вторая пара имеет большее значение резистора в цепи эмиттера для надлежащего смещения при связи по постоянному току с первым каскадом. Переключение коэффициента передачи сделано с помощью КМОП-матрицы ключей 4066В, которая имеет низкий уровень шума и хорошую внутреннюю изоляцию между ключами.

Развязка источника питания является хорошей идеей для схемы усилителя с высоким коэффициентом передачи, подобному этому. В том случае, когда все ключи замкнуты, этот усилитель имеет коэффициент передачи 90 дБ (переключаемый до 30 дБ при различных комбинациях в замыкании ключей), ширину полосы пропускания 27 кГц и приведенное ко входу напряжение шума 12 нВ/√Гц; при полном сопротивлении источника 50 кОм его шум-фактор составляет 1,1 дБ. Для сравнения стоит указать, что КМОП ОУ СА3440, который мы рассматривали вначале, имеет на 20 дБ больший уровень шума (е ш= 110 нВ/√Гц); даже прекрасный биполярный ОУ фирмы PMI ОР-90 имеет е ш = 40 нВ/√Гц при токе питания 20 мкА и произведение усиление — полоса пропускания 25 кГц (что обеспечивает скудное усиление только 2 дБ на частоте 20 кГц). Для этой прикладной задачи технические приемы проектирования на дискретных элементах являются обязательными.

Может показаться парадоксальным применение ОВЧ-транзисторов в диапазоне звуковых частот, но наш пример продемонстрировал, что это дает хороший эффект. В справочных пособиях по РЧ можно найти несколько таких «драгоценностей». Например, транзистор MRF9331 имеет С кб = 0,25 пФ при напряжении 0 В (!) и частоту f T = 5 ГГц при токе 1 мА. Эти приборы ориентированы для работы при низких значениях напряжений и токов и предназначены для питаемых от батарей систем связи. Например, при реальных измерениях транзистор MRF9331, который функционирует при U KЭ = 1,5 В, имеет h 21Э = 30 при токе 10 нА и 60 — при 1 мкА.

Как и в обычных ситуациях, при разработке линейных устройств соблазнительно отказаться от дискретных маломощных транзисторов в пользу микромощных ОУ, предусматривая, что они могут обеспечить необходимые рабочие характеристики. Постоянный прогресс в технологии биполярных линейных ИС наряду с недавними улучшениями в производстве интегральных КМОП-схем привел к обоснованному выбору микромощных ОУ.

Имеется, однако, несколько серьезных компромиссов и конструкторских неудобств при использовании микромощных ОУ. Давайте рассмотрим некоторые из этих проблем. При всех остальных одинаковых характеристиках уменьшение рабочего тока ОУ вызывает соответствующее понижение частоты единичного усиления f T и максимальной скорости нарастания выходного напряжения, увеличение выходного полного сопротивления Z вых , появление искажений типа «ступенька» и возрастание входного шумового напряжения е ш . В большинстве случаев имеется также тенденция к снижению имеющегося выходного тока возбуждения I вых . Кроме этих нежелательных характеристик схемные ухищрения, необходимые при проектировании микромощных ОУ, могут привести к дополнительным патологиям, как например, вероятность низкочастотных возбуждений (рокот из-за самовозбуждения НЧ-каскадов), ключевой режим с фиксацией состояния или недостаточный диапазон схемы подстройки входного смещения.

Во многих случаях микромощное проектирование означает проектирование с батарейным питанием, зачастую с единственным (и вероятно, нестабилизированным) источником постоянного напряжения. Функционирование ОУ при наличии единственной низковольтной батареи приведет только к ограничению размаха выходного сигнала; для того чтобы сохранить хороший динамический диапазон и точность при этих малых сигналах, необходимо иметь меньшие значения U сдв в сравнении с обычной схемой, использующей напряжения источников питания ±15 В. Например, ОУ, который может обеспечить размах выходного сигнала только на 2 В ниже максимальных перепадов источника питания, ограничен в обеспечении максимального двойного размаха напряжением 3 В, при питании его от единственной батареи с напряжением 9 В (которое падает до 7 В в конце срока службы), сравните с 26 В двойного размаха при запитывании от источника питания с напряжением +18 В. В этом примере вам потребовалось бы поддерживать входные смещения ОУ приблизительно в 10 раз меньше (при проектировании с батарейным питанием) с целью поддержания эквивалентной точности.

Программируемые и микромощные ОУ.Существуют две категории операционных усилителей, которые пригодны при проектировании микромощных устройств, а именно программируемые ОУ и маломощные ОУ.

Программируемые ОУ ( разд. 4.13 ) аналогичны обычным ОУ, но имеют дополнительный контакт «программирования», который позволяет установить рабочие токи внутри самой ИС. Типично для программируемых ОУ использование токовых зеркал в различных модификациях с целью задания рабочих токов их внутренних каскадов таким образом, что сам общий рабочий ток покоя кратен этому программируемому току I уст . Обычный способ задания тока I п состоит в том, чтобы «прицепить» резистор между контактом программирования и одним из источников питания (обычно U_ ), поскольку контакт программирования непосредственно питает током токовое зеркало. Допустимы токи покоя, достигающие микроампера или меньше, хотя при соответствующем ухудшении динамических характеристик (например, при I п = 1 мкА программируемый ОУ 4250 имеет SR = 0,005 В/мкс и f T = 0,01 МГц). Некоторые наиболее популярные программируемые ОУ — это LM346 и 4250 (оба биполярные) и КМОП ОУ СА3440.

Маломощные ОУ представляют собой просто ОУ, спроектированные с такой внутренней структурой, чтобы работать при низком токе покоя, но без контакта программирования. Примерами таких ОУ являются: прецизионные ОР-20 (45 мкА) и ОР-90 (12 мкА макс.) и «ЛинКМОП» TLC27L2 (20 мкА) фирмы TI. Вариации на эту тему связаны с выбором рабочего тока, согласно тому, куда подключен контакт выбора к U + или U_ или оставлен свободным. Как TLC271, так и ICL7612 работают таким образом, при этом допускается выбор рабочих токов 10 мкА, 100 мкА и 1 мА.
