Техника и вооружение 2011 10

Ширина преодолеваемого рва, м 2,0

Угол преодолеваемого подъема 31°

Угол поперечной статической устойчивости при полной массе 33°49'

Угол свеса передний 20°

Угол свеса задний 30°

Число мест в кабине 3

Число мест в кузове 4

Двигатель Detroit Diesel S40 7.6 LTA, дизельный, с турбонаддувом

и промежуточным охлаждением наддувочного воздуха

Число и расположение цилиндров 6, рядное

Диаметр цилиндра, мм 109

Ход поршня, мм 136

Рабочий объем, см³ 7639

Степень сжатия 15,8

Максимальная мощность, кВт (л.с.), 187 (250) при частоте вращения, мин -12000-2200

Максимальный крутящий момент, Н • м, 895 при частоте вращения, мин -11500-1700

Трансмиссия Гидрообъемная, полнопоточная, регулируемая

Суммарный силовой диапазон регулирования гидрообъемной трансмиссии 23,8

Тип насосов «Rexroth»A4VG125EP2, аксиально-плунжерные, регулируемые, реверсивные, обратимые, с дистанционным электропропорциональным управлением

Количество насосов 3

Максимальный рабочий объем насосов, см³ ±125

Максимальное развиваемое давление, МПа 45

Тип гидромоторов «Rexroth» A6VM160EP2, аксиально-поршневые, регулируемые, обратимые, с дистанционным электропропорциональным управлением

Количество гидромоторов 6

Максимальный рабочий объем гидромоторов, см³ 160

Максимальный крутящий момент, Н-м 1019

Сцепление КАМАЗ-14, двухдисковое, сухое, с электропневматическим приводом

Мультипликатор Механический, одноступенчатый, с цилиндрическими прямозубыми шестернями с внутренним зацеплением, оснащен датчиком крутящего момента и частоты вращения двигателя.

Передаточное число 0,516

Редуктор насосов Одноступенчатый, цилиндрический, передаточное число 1,414.

Редукторы гидромоторов Одноступенчатые, цилиндрические, оснащены муфтами отключения с индивидуальным электропневматическим управлением, передаточное число 1,483

Бортовые редукторы Одноступенчатые, конические, передаточное число 2,09

Колесные редукторы Одноступенчатые, цилиндрические, передаточное число 4,27

Рама Лонжеронная сварная из алюминиевого сплава

Подвеска Независимая, торсионная, на поперечных рычагах, с гидравлическими телескопическими амортизаторами двустороннего действия на всех колесах

Шины 16.00-20, модель И-159, с регулируемым давлением

Рулевое управление

Привод управляемых колес передней оси – механический, с гидроусилителем.

Привод управляемых колес задней оси – гидравлический, следящий, с механизмом запаздывания поворота задних колес

Рабочая тормозная система Двухконтурная, с дисковыми тормозными механизмами на бортовых редукторах всех колес и гидравлическим приводом

Стояночная тормозная система Пневматическая, с пневмопружинными энергоаккумуляторами на рабочих тормозных механизмах передних и задних колес

Эксплуатационные данные

Объем топливного бака, л 125+125

Контрольный расход топлива при 60 км/ч на 100 км, л 55

Максимальная скорость, км/ч 82,4

Минимальная устойчивая скорость движения, км/ч, не более 0,7

Первая автономная система управления, обеспечивающая ручное управление автомобилем, – это готовый электронный комплекс, созданный фирмой «Rexroth» для выпускаемых ею объемных гидроприводов. В отличие от предыдущей системы управления в ней появилась возможность раздельного управления насосами и гидромоторами с помощью соответствующих джойстиков. Для синхронного управления всеми гидроконтурами на период отладки системы сохранен используемый ранее джойстик.

Вторая система – система автоматического управления – построена на базе компонентов фирмы «National Instruments» (США), получившей известность разработкой легко перепрограммируемых (реконфигурируемых) систем управления для сложных технических комплексов. Эта система уже обеспечивает ввод алгоритмов управления для их экспериментальной проверки.

Столь сложная двухуровневая система управления была принята для «Гидрохода» лишь на период отладки и испытаний. В конечном счете, в системе управления будет использоваться только один микропроцессорный блок со специальным программным обеспечением, которое позволяет осуществлять «гибкое» управление колесными приводами.

В 2009-2010 гг. осуществлялись пробные запуски системы при автоматическом управлении гидрообъемной трансмиссией по заложенным алгоритмам. Отладка этой системы продолжается.

1. Пирковский Ю.В., Бочаров Н.Ф., Шухман С.Б. Влияние конструктивных показателей полноприводных автомобилей на сопротивление движению по деформируемому грунту: Учебное пособие. – М.: МГТУ им. Н.Э. Баумана, 1996.-72 с.

2. Шухман С.Б., Анкинович Г.Г., Соловьев В.И., Прочко Е.И. Полноприводный автомобиль с гидрообъемной трансмиссией//Журнал ААИ. – 2003. – №6(23). – С. 18-23.

3. Шухман С. Б., Прочко Ј И. Анализ конструкций, расчет и построение силового гидрообъемного привода колес автомобилей высокой проходимости: Учебное пособие. – М.:Агробизнесцентр, 2006. – 112с.

4. Шухман С.Б., Соловьев В.И., Прочко Е.И. Теория силового привода колес автомобилей высокой проходимости/ Под общ. ред. проф., д. т.н. С. Б. Шухмана. – М.: Агробизнесцентр, 2007. – 336 с.

Окончание следует

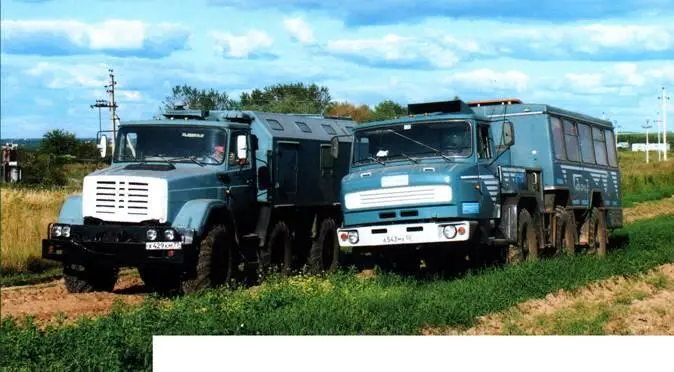

Сравнительные испытания автомобилей ЗИЛ-4972 и «Гидроход». Окрестности автополигона НАМИ, г. Дмитров, август 2005 г. Фото СЯ Коркина.

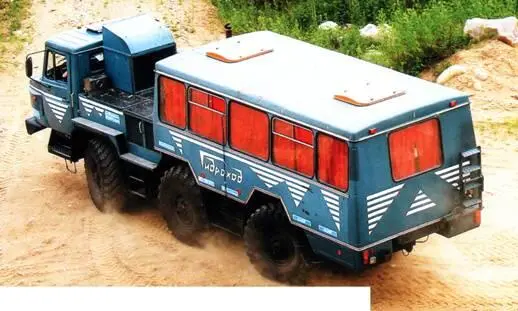

Испытания автомобиля «Гидроход» на автополигоне НАМИ, г. Дмитров, июль 2006 г. Фото МА Малкина.

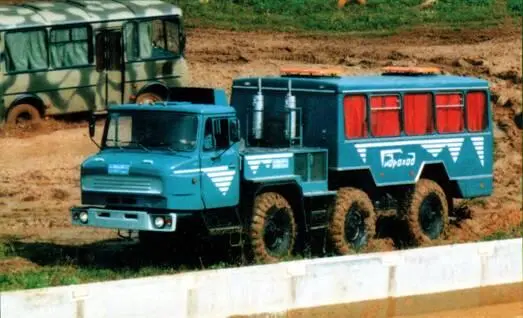

Демонстрационный заезд автомобиля «Гидроход» на выставке военной автомобильной техники в НИИИ-21, г. Бронницы, август 2003 г.

Фото ВЗ. Маляревича.

Нижний Тагил, 8-11 сентября 2011 г.

На 2,4 стр. обложки и 30-36 стр. вкладки – фоторепортаж В. Вовнова.

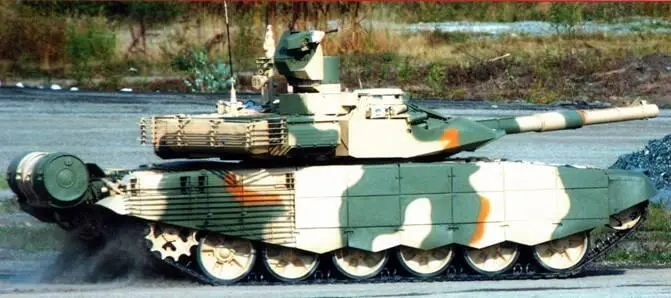

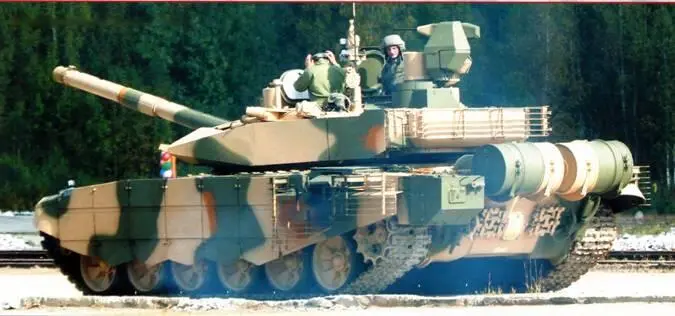

Модернизированный танк Т-90С.

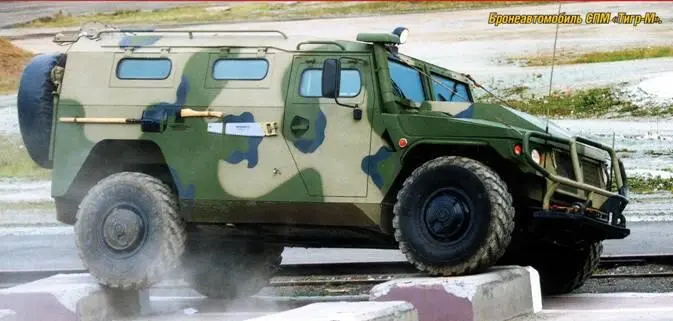

Бронеавтомобиль СПМ "Тигр-М"
