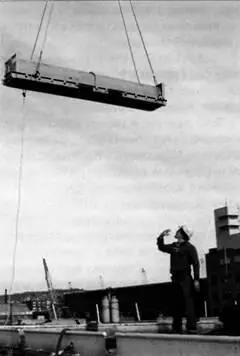

Идет погрузка транспортного контейнера с ЗУР «Си Спарроу» на борт авианосца «Китти Хок» (USS Kitty Hawk, CV 63).

Отдельного упоминания заслуживает «японская ветвь» рассматриваемого зенитного ракетного комплекса. С 1980 г. в Японии было налажено лицензионное производство УР типа AIM-7F при участии специалистов компании «Рейтеон». Одной из особенностей дайной авиационной УР было наличие нового разгонно-маршевого твердотопливного двигателя типа Мк58 (производитель- компания «Хьюз»), что способствовало увеличению дальности действия ракеты. На AIM-7F также установили и новую боевую часть типа Мк71 стержневого типа массой 39 кг и с радиусом поражения до 8 м.

Однако в 1980-е гг. японские адмиралы ощутили острую потребность в современном средстве ПВО ближней и средней дальности. Поэтому взоры командования Военно-морских сил самообороны почти сразу обратились на «корабельный» вариант данной авиационной УР, производившейся компанией «Рейтеон» с 1975 по 1982 г. под обозначением RIM-7F. К началу 1987 г в Японии был налажен выпуск ЗУР типа «Тэн» (Tan-SAM).

Что интересно, примерно в то же время для Военно-воздушных и Сухопутных сил самообороны Японии компания «Тошиба» (Toshiba) выпускала УР под таким же наименованием, но национальной разработки. Позднее, в 1991 г., Управление национальной обороны Японии (УНО) приобрело лицензию на выпуск ЗУР типа RIM-7M для замены более старых ЗУР типа RIM-7F. Исполнителем работ была определена японская компания «Мицубиси электрик корпорэйшн» (Mitsubishi Electric Corporation). Японцы производили по лицензии и пусковую установку типа Мк29 под обозначением GMLS Туре 3. Зачем ЗУР типа RIM-7M/P стали использовать с установками вертикального пуска типа Мк48 и Мк41.

В 1978 г. компания «Рейтеон» приступила к работам по модернизации зенитной управляемой ракеты корабельного ЗРК «Си Спарроу». Началась разработка модификации R1M-7M, отличительными особенностями которой стали складывающиеся крылья, новая усовершенствованная мопоимпульсная головка самонаведения (в ее состав входил достаточно мощный процессор), боевая часть типа WAU-17, а также автопилот (обеспечивал полет ЗУР по оптимальной траектории при подсветке цели па маршевом и конечном участках полета ракеты) и цифровая бортовая ЭВМ ракеты (Missile-Borne Computer, или МВС). Специалистами американской компании были созданы два варианта новой ЗУР: RIM-7M (F-l-build) и RIM-7M (H-build), отличавшиеся преимущественно использованными в их составе электронными компонентами и алгоритами (программным обеспечением).

Кроме того, более совершенная модификация RIM-7M (H-build) имела большую эффективность в борьбе с низколетящим и высокоскоростными целями – преимущественно современными противокорабельными крылатыми ракетами.

В конечном итоге в 1983 г. зенитная управляемая ракета R1M-7M (F-l-build) была принята на вооружение ВМС США, а позднее, в 1991 г., флот получил и второй вариант ЗУР RIM-7M.

Калибр ракеты оставался прежним – 203 мм, стартовая масса составляла 226,8 кг, длина – 3,66 м, размах крыла – 1,02 м, скорость полета – 2,5М, а дальность стрельбы – около 16 км (в ряде источников при водятся другие данные – до 22 км).

Во второй половине 1970-х гг. разработчики под давлением военных приступили к изучению возможности модернизации ЗРК «Си Спарроу» с целью уменьшения «времени реакции» комплекса. Наиболее перспективным было признано внедрение способа вертикального старта ракеты. И уже в 1975 г. прошли испытательные пуски двух зенитных управляемых ракет модификации RIM-7H, дооборудованных газовыми рулями, установленными на двигательном отсеке.

В феврале 1981 г. разработчики осуществили первые успешные пуски новой ЗУР из установки вертикального пуска, которая была размещена на эскадренном миноносце «Хьюрон» (HMCS Huron) типа «Ирокез» Военно- морских сил Канады (если быть точнее, то Королевских ВМС Канады, поскольку номинально главой этой страны является королева Великобритании). Стандартное вооружение корабля составляли две четырехконтейнерные пусковые установки зенитного ракетного комплекса «Си Спарроу», а для испытаний на эсминце разместили одну установку вертикального пуска типа Мк48.

Работы над У ВП типа Мк48 начались в 1980 г., и к настоящему времени созданы три модификации этой пусковой установки, которые были установлены только на надводных кораблях военно- морских сил зарубежных стран:

– Mk48 Mod 0-корабли военно-морских сил Канады и Японии, палубного тина, отвод газов – вертикально, вдоль контейнера;

– Mk48 Mod I – в настоящее время остались лишь на кораблях военно-морских сил Нидерландов, надпалубного (надстроечного) типа, отвод газов – через нижнюю часть установки и наружу в сторону борта корабля;

– Mk48 Mod 2- корабли военно-морских сил Греции и Южной Кореи, подпалубного типа, отвод газов – вертикально, вдоль контейнера.

Еще раньше, в 19G5 г., специалисты компании «Рейтеон» приступили к изучению возможности создания установки вертикального пуска сугубо иод требования командования ВМС США в рамках программы GMVLS (Guided Missiles Vertical Launch System – «Установка вертикального пуска для управляемых ракет»). К 1976 г. было решено проектировать установку вертикального пуска составного типа на базе восьмиконтейнерных (восьмиячейковых) пусковых модулей. Непосредственно же разработка УВП Mk41, удовлетворяющей специфичным требованиям Военно-морских сил Соединенных Штатов (WS 18968A), была начата в 1977 г. компаниями «Мартин Мариэтта» (Martin Marietta, в настоящее время – компания «Локхид Мартин»/ Lockheed Martin) – главный подрядчик, работы но электронике, системный интегратор, и «FMC Нэйвел Системе Дивижн» (FMC Naval Systems Division, сегодня – одно из подразделений компании «Юнайтед Дифенс» / United Defense) – субподрядчик по механическим элементам комплекса.

Испытания новой установки начались на полигоне Уайт-Сэндз (White Sands Missile Range) в феврале 1978 г. Принятую на вооружение ВМС США установку вертикального пуска типа Мк41 вначале использовали иод ЗУР «Стандарт» (Standard), противолодочные управляемые ракеты комплекса «Асрок» (ASROC – Anti-Submarine Rocket) и даже противокорабельные крылатые ракеты комплекса «Гарпун» (Harpoon). Однако позднее ее модифицировали для применения и зенитных управляемых ракет комплекса «Си Спарроу». Всего было разработано 13 модификаций пусковой установки, которую кроме Соединенных Штатов закупили Австралия Германия, Испания, Канада, Нидерланды, Новая Зеландия, Таиланд, Турция Южная Корея и Япония.

После анализа результатов испытаний и устранения ряда замечаний и недостатков компания «Рейтеон» получила контракт на поставку Военно-морским силам США зенитных УР, предназначенных для стрельбы из корабельных установок верти калы ют пуска. Ас 1987 г. боевые средства ЗРК «Си Спарроу» стали выпускаться готовыми к применению как из контейнерных поворотных ПУ, так и установок вертикального пуска. В каждой из ячеек установки вертикального пуска типа Mk41 может размещаться до четырех транспортно-пусковых контейнеров с ЗУР комплекса «Си Спарроу».
