Максим Саенко, Семен Федосеев

Продолжение.

Начало см. в «ТиВ» № 7–9,11/2006 г., № 1,2,4,5,7,8/2007 г.

Использованы материалы службы информации и общественных связей ВДВ РФ и ВНК ВДВ РФ, а также фото из коллекции А. Кощавцева.

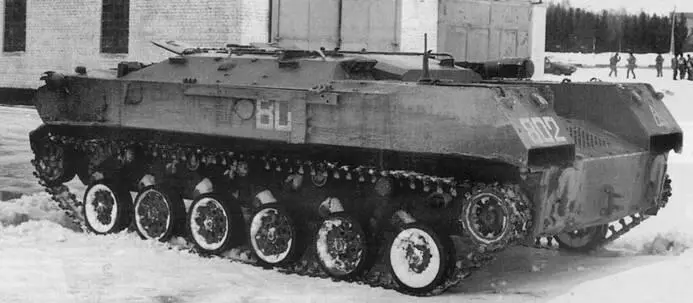

БТР-Д представляет собой боевую бронированную гусеничную плавающую машину массой 8 т с грузоподъемностью 1400 кг, экип amp;ж и десант составляют 14 человек. В передней части корпуса машины расположено отделение управления, в средней — десантное отделение (грузовая кабина), в кормовой — силовое (моторно-трансмиссионное) отделение. Сварной закрытый корпус выполнен из алюминиевого броневого сплава и обеспечивает уровень защиты, аналогичный БМД-1 (защита от 12,7-мм бронебойных пуль в лобовой проекции и круговая защита от 7,62-мм пуль). На верхнем лобовом листе перед приборами наблюдения механика-водителя установлена ребристая панель для улавливания свинцовых брызг и мелких осколков при попадании пуль (из-за чего ее иногда именуют «пулеотражателем» или даже «пулеулавливателем»). Башня с вооружением отсутствует, в средней части корпуса выполнена закрытая бронированная рубка. Для увеличения жесткости корпуса между отделением управления и средним отделением установлены два пиллерса (вертикальные стойки), днище корпуса, сваренное из нескольких листов, усилено тремя продольными зигами и пятью поперечными балками.

На опытном варианте БТР-Д в средней части рубки монтировалась поворотная башенка с дистанционно-управляемым 7,62-мм пулеметом, а в передней части корпуса оставался только правый курсовой пулемет. Командир, располагавшийся в левой части отделения управления, был освобожден от обязанностей пулеметчика (такую машину сегодня можно увидеть в Военно-историческом музее БТВТ в Кубинке). Однако установка пулемета над крышей затрудняла посадку-высадку десанта, ее боекомплект мешал размещению грузов внутри рубки, перезаряжание пулемета было неудобно. Огневая мощь 7,62-мм пулемета не уравновешивала этих недостатков, поэтому в серийной машине вернулись к прежнему варианту с двумя курсовыми пулеметами ПКТ в скулах передней части корпуса, а место командира вместе с радиостанцией переместилось в рубку.

Пулемет ПКТ (ПКТМ) крепится на раме с рукоятками управления и электроспуском, установка снабжена пружинным уравновешивающим устройством, рамкой для патронной коробки, гильзозвеньеотводом, бункером для сбора гильз и звеньев ленты. Углы обстрела установки по горизонтали 21°, по вертикали — от -3 до + 7°, прицельная дальность стрельбы — до 1000 м. Компоновка передней части корпуса осталась той же, что и у БМД-1, что было выгодно с точки зрения производства. Боекомплект пулеметов — 2000 патронов — размещен в восьми патронных коробках с лентами по 250 патронов: пять коробок закреплены в отделении управления на правом и левом бортах, одна — справа от левого пулеметчика и две коробки — на курсовых пулеметных установках.

Гранаты Ф-1 боекомплекта укладываются в двух сумках по пять штук, закрепленных на кронштейне укладки патронной коробки, расположенной слева от механика-водителя.

Для стрельбы из автоматов десанта БТР-Д имеет пять амбразур с броневыми заслонками и шаровыми опорами (по две в бортах и одна в кормовом десантном люке). Возможности стрельбы через амбразуры из ручного пулемета РПКС в БТР-Д, как и в БМД, нет.

В среднем отделении размещены укладки для двух ручных противотанковых гранатометов (РПГ-16 или РПГ-7Д) и выстрелов к ним, двух ручных пулеметов (РПКС) и двух переносных зенитных ракетных комплексов (ПЗРК) типа «Стрела-2» или «Игла». Один РПГ закрепляется в нише на левом и правом передних пиллерсах, другой — на левой нише у перегородки силового отделения. 21 выстрел к гранатометам размещается в шести двухместных и трех трехместных сумках-укладках, из которых две трехместные и три двухместные укладки находятся на левом борту среднего отделения, одна трехместная и три двухместные укладки — на правой нише среднего отделения. Один ручной пулемет размещается в укладке на левом переднем пиллерсе, другой закрепляется на нише левого борта в среднем отделении. Пять снаряженных магазинов к ручным пулеметам размещаются в укладке, находящейся на нижнем лобовом листе слева от места механика-водителя. Автоматы экипажа закрепляются: один в укладке на левом переднем пиллерсе, а другой — на нише левого борта. Остальные автоматы находятся при десантниках. Снаряженные магазины к автоматам укладываются в четыре сумки — по две сумки на правом и левом борту среднего отделения. Патроны к 26-мм сигнальному пистолету уложены в четыре сумки (по пять штук) — по две на левом и правом бортах среднего отделения. Также на правом и левом бортах среднего отделения имеются укладки для двух ракет ПЗРК. Укладка состоит из трех кронштейнов, два из которых служат для закрепления транспортно-пускового контейнера ракеты, а третий (переносной) — для поддержания источника питания. Кронштейн для поддержания источника питания должен переставляться в зависимости оттого, ракета какого комплекса укладывается на кронштейны.

Корпус (внутреннее устройство):

1 — отверстия для крепления кронштейна гидроцилиндра механизма натяжения гусениц; 2 и 14 буксирные крюки; 3 — отверстие для крепления кронштейна передней пневморессоры; 4 и 6 — верхние вертикальные листы; 5 и 29 — пиллерсы; 7 — кронштейны балансиров опорных катков; 8 надгусеничная полкакорпуса; 9 — перегородка; /0 — лючокдля слива топлива из баков; 11, 15,27, 28 и 30 — поперечные балки жесткости корпуса; 12 — лючок для слива масла из двигателя; 13 — заборный патрубок водометного движителя; 16 — кормовой лист; 17 — бугель для крепления силового блока; 18 — лючок для слива масла из коробки передач; 19 — тягово-сцепное устройство; 20 — лючок для доступа к редукционному клапану масляного насоса двигателя; 21 — нижний бортовой вертикальный лист; 22 отверстие для слива охлаждающей жидкости; 23 — лючок для слива масла из бака; 24 — отверстие для выпуска газов из котла подогревателя; 25 — днище; 26 — продольный зиг; 31 — продольная балка; 32 нижний лобовой лист; 33 и 37- кронштейны; 34 — вилка; 35 — штырь; 35 — чека; 38 — планка; 39 — обрезиненный палец.
