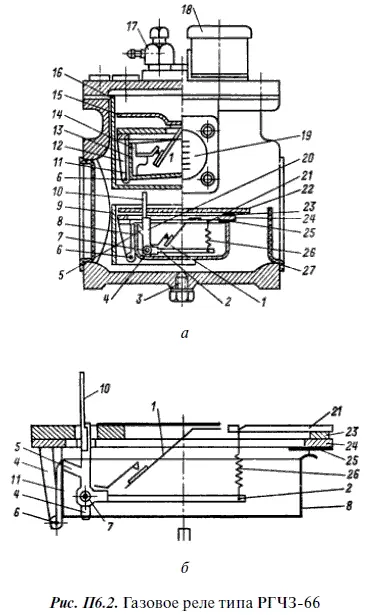

Общий вид реле показан на рис. П6.2, а. Конструкция нижнего элемента реле изображена на рис. П6.2, б.
На рисунке приняты следующие обозначения: 1 — неподвижный контакт; 2 — рычаг; 3 — пробка; 4 — стойка; 5 — выступ стойки; 6 — ось чашки; 7 — ось стойки; 8 — нижняя чашка; 9 — нижний полуэкран; 10 — сменная «скоростная» пластина; 11 — держатели чашек; 12 — стойка; 13 — верхняя чашка; 14, 20 — изоляционные стойки; 15, 22 — экраны; 16 — верхний полуэкран; 17 — верхний кран; 18 — коробка зажимов; 19 — смотровое стекло; 21 — держатель пружины; 23 — прокладка; 24 — сборочное кольцо; 25 — упорная пластина; 26 — пружина; 27 — транспортные заглушки.

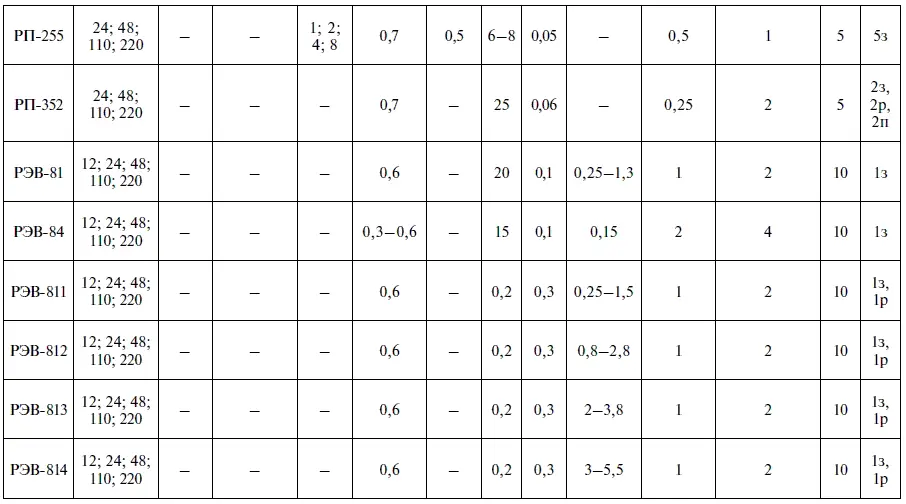

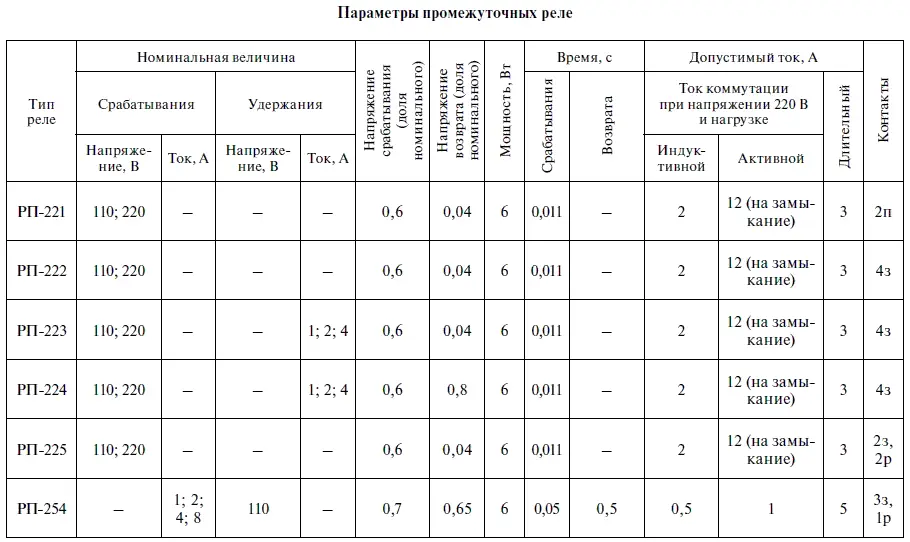

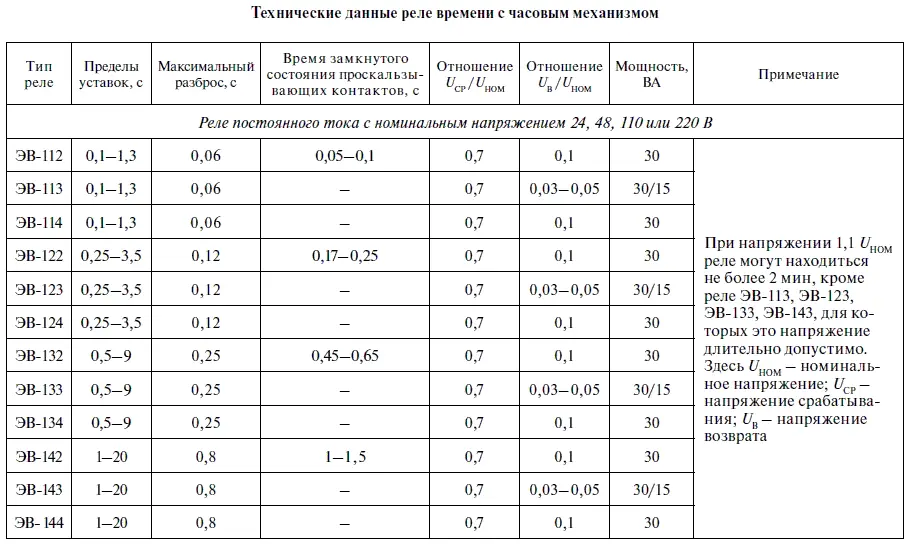

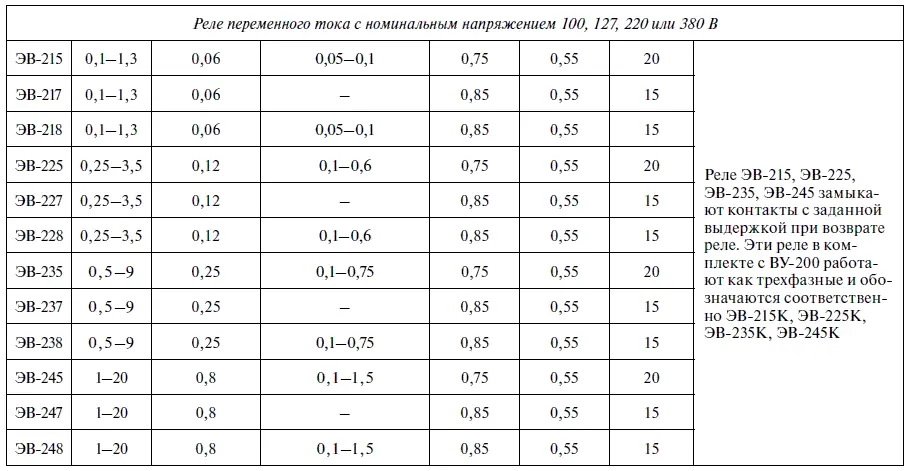

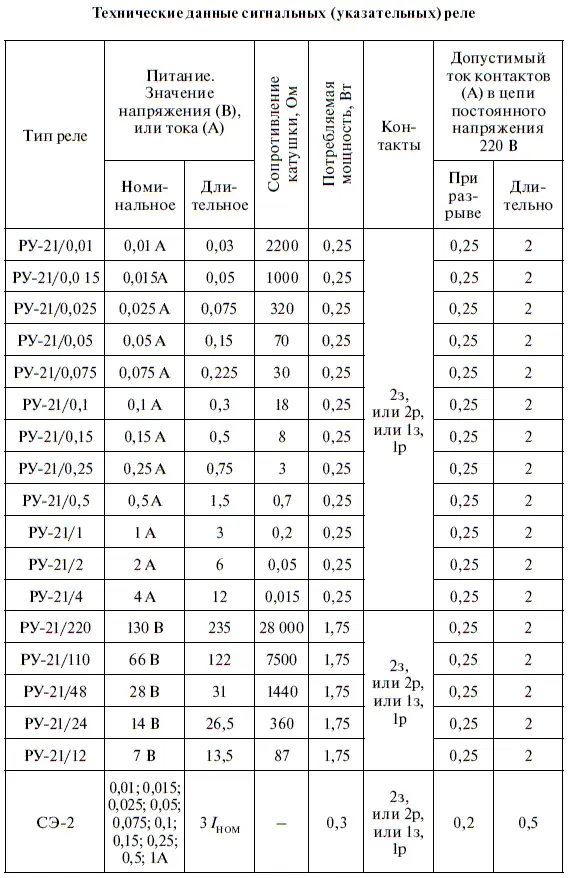

Таблица П6.4

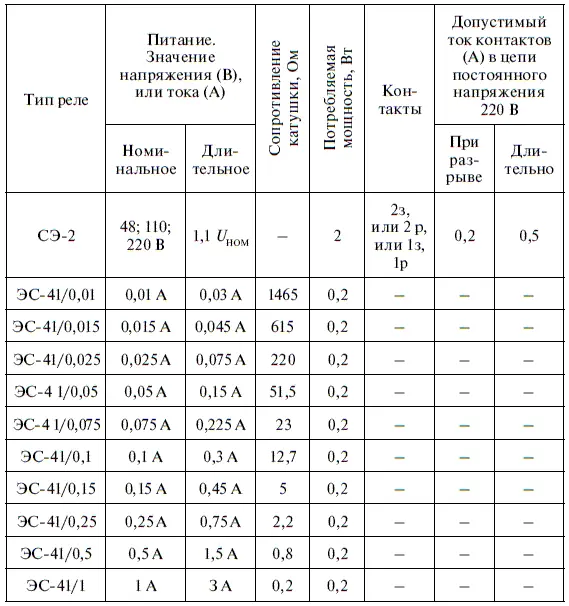

Таблица П6.5
Таблица П6.6
Окончание табл. П6.6
Приложение 7

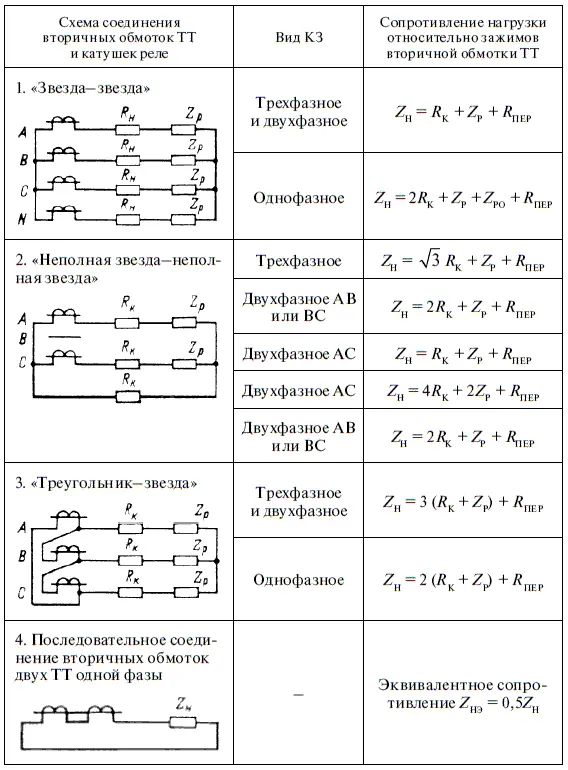

Параметры нагрузок ТТ
Таблица П7

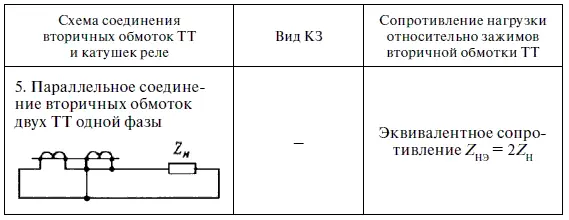

Окончание табл. П7
В таблице приняты следующие обозначения: Z H, R K, Z p, R ПEP— сопротивление нагрузки ТТ, активное сопротивление жил соединительных (сигнальных) кабелей, сопротивление катушек реле и переходное сопротивление в местах соединений проводников соответственно.
С целью упрощения расчетов допускается арифметическое сложение значений полных и активных сопротивлений.
В расчетные формулы должны подставляться наибольшие значения сопротивлений (для наиболее загруженных фаз).
Сопротивление жил кабелей определяется по их длине и удельному сопротивлению, а сопротивления катушек реле — по потребляемой ими мощности.
Приложение 8

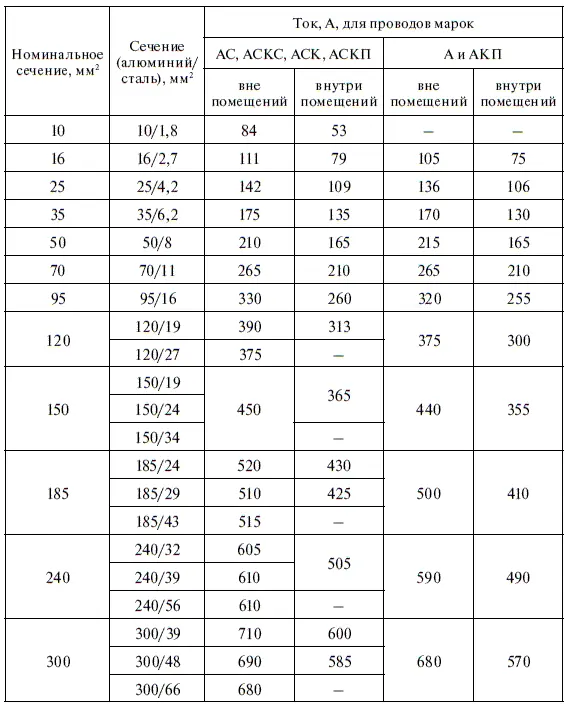

Допустимые токовые нагрузки на неизолированные провода
Длительно допустимые токовые нагрузки на неизолированные провода зависят от условий их эксплуатации, места прокладки и т. д. Они определены ГОСТ 839-80 и регламентируются ПУЭ.
Таблица П8
Приложение 9

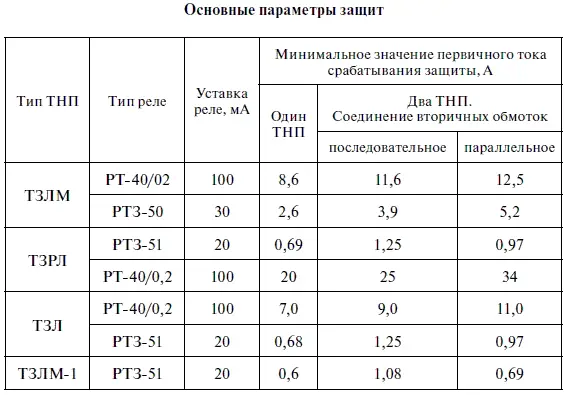

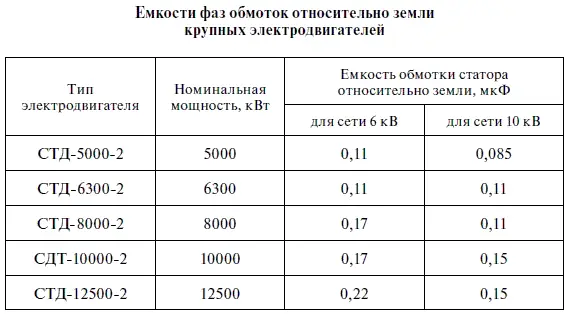

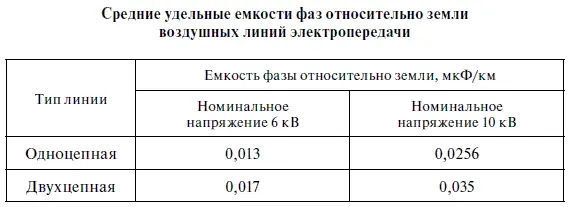

Параметры элементов электрических сетей и оборудования для расчетов защит от однофазных замыканий на землю
Таблица П9.1
Таблица П9.2
Таблица П9.3
Таблица П9.4
Приложение 10

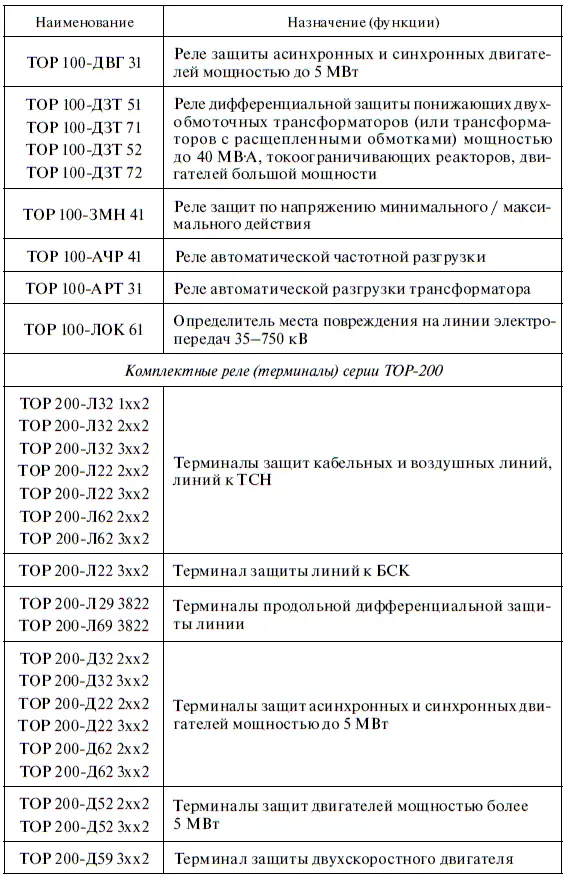

Номенклатура некоторых отечественных цифровых средств релейной защиты

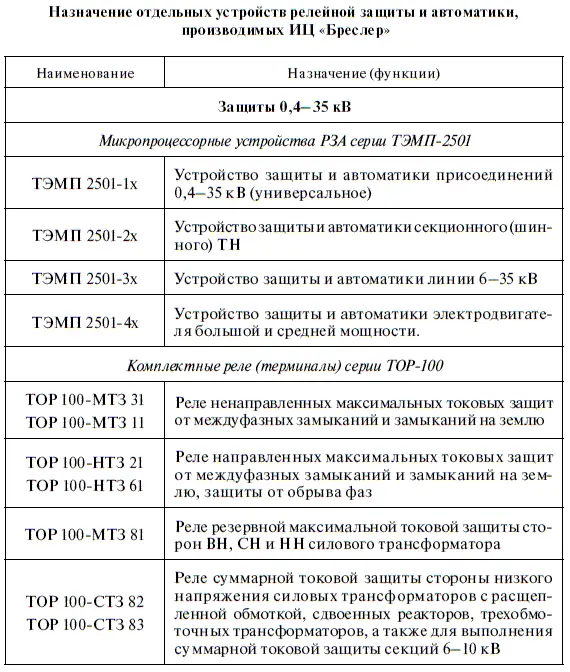

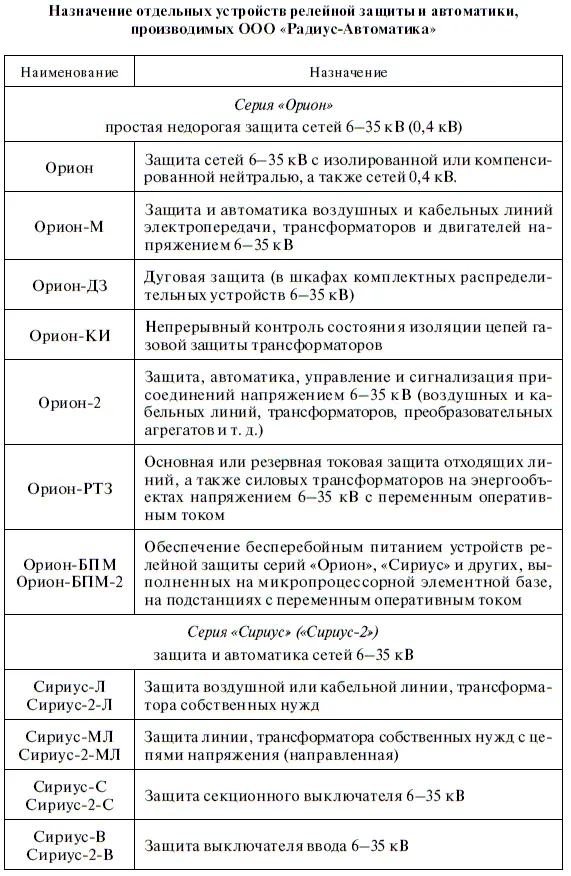

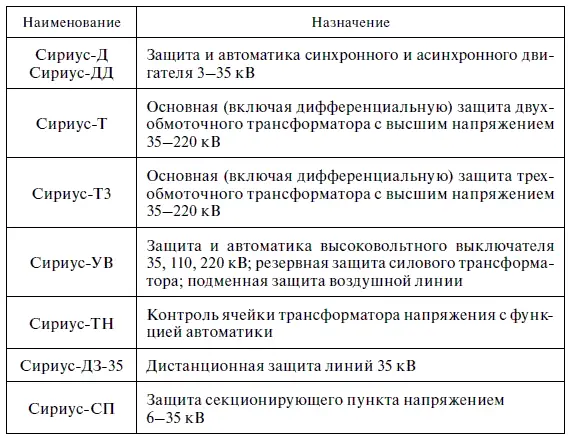

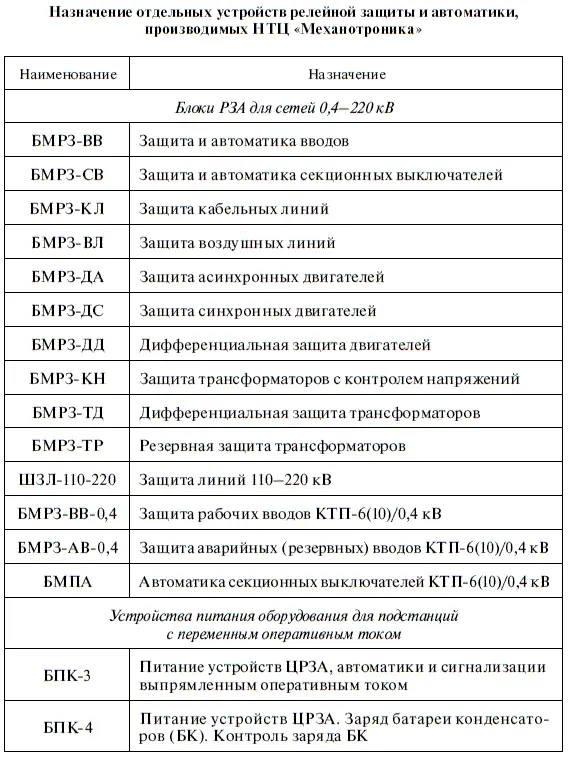

Таблица П10.1

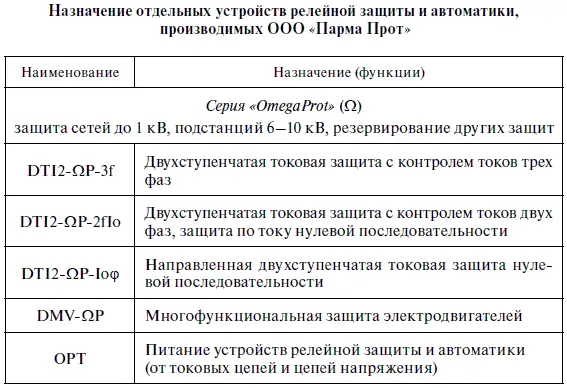

Таблица П10.2

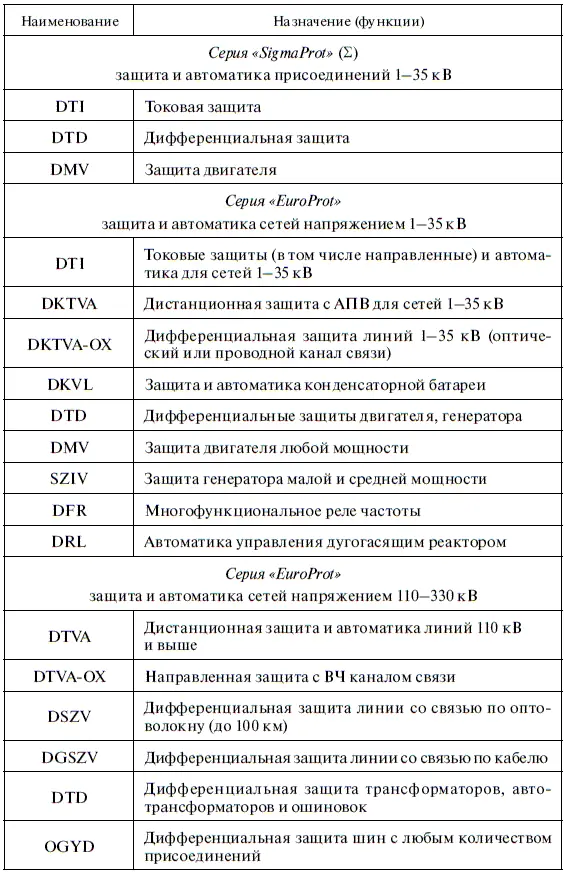

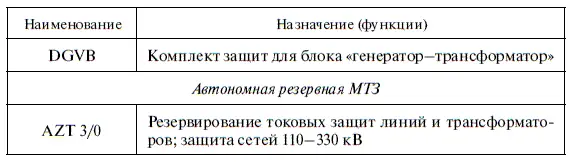

Окончание табл. П10.2
Таблица П10.3
Продолжение табл. П10.3
Окончание табл. П10.3
Таблица П10.4
Продолжение табл. П10.4

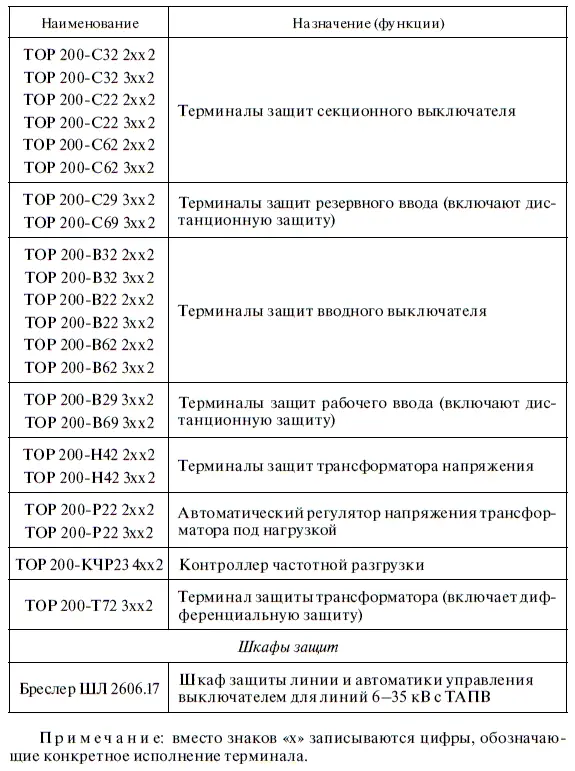

Окончание табл. П10.3
Принятые сокращения
АВР — Автоматическое включение резервного источника питания
АПВ — Автоматическое повторное включение
БСК — Батарея статических конденсаторов
ВН — Высшее напряжение (обмотки трансформатора), высокое напряжение
ДГР — Дугогасительный реактор
КЗ — Короткое замыкание
к. п.д. — Коэффициент полезного действия
м. д.с. — Магнитодвижущая сила
МТЗ — Максимальная токовая защита
НН — Низшее напряжение (обмотки трансформатора), низкое напряжение
НО — Неселективная токовая отсечка
НТТ — Насыщающийся трансформатор тока
ОАПВ — Однофазное автоматическое повторное включение
ПУЭ — Правила устройства электроустановок
РПН — Регулирование напряжения трансформатора под нагрузкой
ТАПВ — Трехфазное автоматическое повторное включение
ТЗН — Трансформатор заземления нейтрали
ТН — Трансформатор напряжения
ТНП — Трансформатор тока нулевой последовательности
ТО — Токовая отсечка селективная
ТСН — Трансформатор собственных нужд
ТТ — Трансформатор тока
э. д.с. — Электродвижущая сила
