Министерство обороны СССР - Наставление по стрелковому делу снайперская винтовка Драгунова (СВД)

4) Отделить крышку ствольной коробки с возвратным механизмом.Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки (рис. 6) и отделить крышку с возвратным механизмом.

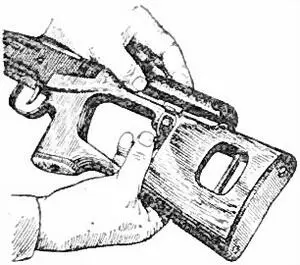

Рис. 5.Отделение щеки приклада

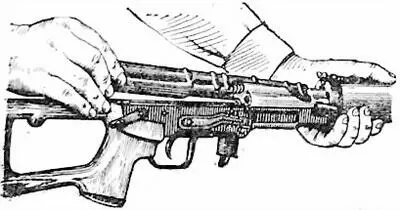

Рис. 6.Отделение крышки ствольной коробки с возвратным механизмом

5) Отделить затворную раму с затвором.Отвести затворную раму назад до отказа, приподнять ее (рис. 7) и отделить от ствольной коробки.

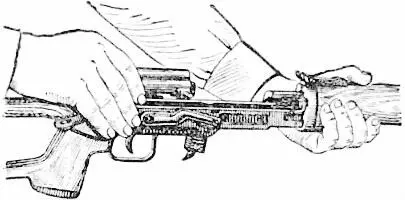

Рис. 7.Отделение затворной рамы с затвором

6) Отделить затвор от затворной рамы.Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед (рис. 8).

Рис. 8.Отделение затвора от затворной рамы

7) Отделить ударно-спусковой механизм.Повернуть предохранитель вверх до вертикального положения (рис. 9, а ) сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу (рис 9, б ), движением вниз отделить ударно-спусковой механизм от ствольной коробки.

А

Б

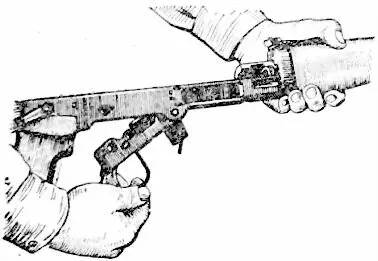

Рис. 9.Отделение ударно-спускового механизма:

а — отделение предохранителя; б — отделение ударно-спускового механизма

8) Отделить ствольные накладки.Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа (рис. 10, а ); сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки (рис. 10, б ) и движением вниз и в сторону отделить ствольную накладку.

А

Б

Рис. 10.Отделение ствольных накладок:

а — поворот замыкателя; б — отделение ствольной накладки

9) Отделить газовый поршень и толкатель с пружиной.Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень (рис. 11, а ); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки (рис. 11, б ) и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

А

Б

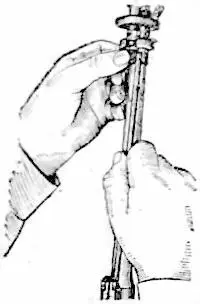

Рис. 11.Отделение газового поршня и толкаться с пружиной:

а — отделение газового поршня; б — отделение толкателя

7. Порядок сборки снайперской винтовки после неполной разборки.

1) Присоединить газовый поршень и толкатель с пружиной.Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя — в гнездо поршня.

2) Присоединить ствольные накладки.Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.

3) Присоединить ударно-спусковой механизм.Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.

4) Присоединить затвор к затворной раме.Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.

5) Присоединить затворную раму с затвором.Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.

6) Присоединить крышку ствольной коробки с возвратным механизмом.Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.

7) Присоединить щеку приклада.Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.

8) Присоединить оптический прицел.Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

9) Присоединить магазин.Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

8. Порядок полной разборки снайперской винтовки.

1) Произвести неполную разборку, руководствуясь ст. 6.
