Виктор Яковлев - Эволюция долговременной фортификации

Простые земляные ограды были единственным первобытным средством защиты у славян до половины IX века. 6 летописях эти первобытные ограды назывались спом, приспом, переспом - от слова "сыпать"; позже их стали называть осыпью. Здесь уместно вообще заметить, что русская фортификационная терминология вначале была весьма сбивчива как вследствие новизны дела, так и потому, что летописцы, не сведущие в фортификации, придавали фортификационным постройкам совершенно произвольные названия. Русские земляные ограды в первоначальном своем виде были такие же, как и в Западной Европе, т. е. состояли из вала со рвом впереди. Их сила заключалась в значительной высоте вала, такой же глубине рва и труднодоступной крутизне отлогостей. По уцелевшим старинным земляным оградам и основываясь на официальных актах, историки указывают на высоту валов до 21 м и глубину рвов - в 10,5 м. Пределом наименьшей толщины вала в его верхней части считалось 1,3 м. Размеры рва согласовались с количеством земли, потребной на вал, но так как фланковая оборона во рвах отсутствовала, то рвы большей частью бывали глубокие и узкие, а для затруднения приступа отлогости рва делались возможно крутыми.

В конце XI столетия земляной вал стали увенчивать деревянным забором (Фиг. 1), носившим название тына или заборола, а пространство за ним называлось затином. Это был первообраз бруствера.

Наиболее характерным типом древних русских оград являются деревянные ограды, начавшие входить в употребление с IX века. Обильный материал для их устройства давали громадные леса древней Руси. Деревянные ограды разделялись на тыновые и венчатые; первые состояли из палисада с бойницами или с банкетом; вторые - из срубов, или, по-тогдашнему, из городней, прислоненных один к другому. Говоря о постройке деревянных оград, летописцы применяют выражение "срубить город". Иногда слово "рубить" заменяли словами: "заложить", "окладать", "обложить". Простейший тип древнерусской деревянной ограды изображен на Фиг. 6 и представляет сруб из двух бревенчатых стен, увенчанный спереди меньшим срубом, образовавшим парапет или бруствер, в котором выделывались как простые бойницы для обстреливания впереди лежащей местности, так и навесные - для обстреливания подножия ограды.

Длина срубов определялась величиной имевшегося под рукой леса, а ширина - толщиной стены, необходимой для помещения на ней войск и свободного их действия. Так как срубы в местах их соприкосновения подвергались гниению и неравномерной осадке вследствие отсутствия связи между ними, то вскоре стали применять деревянные стены, рубленные тарасами, состоявшие из двух продольных стен, связанных поперечными, промежуток между которыми заполнялся землей и камнями. Высота деревянных стен зависела от разных обстоятельств: от важности укрепляемого пункта, от положения ограды относительно местного горизонта и пр. Толщины венчатых стен изменялась от 2 до б м, что было достаточно для помещения стрелков; метательные же машины обычно помещались в башнях, которыми усиливались стены, доставляя последним внешнюю и внутреннюю оборону.

Башни назывались в старину вежами, столпами, кострами (от слова castrum - замок), стрельницами; термин же "башня" впервые встречается в сказаниях Курбского и с этого времени (XVI век) сделался общеупотребительным в летописях. Башни делались большей частью квадратной формы в плане (по выражению летописцев - "рубились на 4 стены") или шестиугольные, в несколько этажей (до 3), сообразно чему высота их изменялась от 6 до 13,5 м. Различали проезжие и подзорные башни. Первые служили для сообщения, вторые - для наблюдения за отдаленной местностью; эти последние делались выше и оканчивались караульней с крышей, называвшейся вышкой. В стенах башен делались отверстия для стрельбы, называвшиеся окнами и бойницами. Башни располагались по углам ограды и у длинных прямолинейных ее участков, выступая из-за стены на 2- 3 м. Интересный пример представляет одна башня города Коротояка (на правом берегу р. Дона, при речке Коротоячке), обнесенного деревянной рубленой стеной. Башня эта (Б) была расположена вне стены, непосредственно за бермой (Фиг. 7) и соединялась с оградой ходом, прикрытым с обеих сторон тыном. Такое расположение башни придавало ей значение, одинаковое с капониром полигонального фронта.

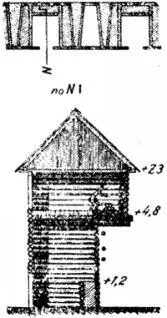

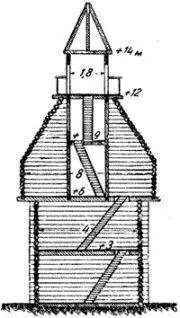

В качестве наиболее характерных примеров, иллюстрирующих устройство древнерусских деревянных оград, на Фиг. 8 представлены ограда и башня города Олонец на р. Олонце, при устье р. Мегречи, а на Фиг. 9 - башня города Красноярска.

В заключение о русских деревянных оградах надо еще упомянуть, что они нередко усиливались искусственными препятствиями: тыном, надолбами, частиком, чесноком, рогульками.

Тын (или палисад) ставили на дне рва в один, редко - в два ряда. Надолбы - род толстых шахматных кольев, иногда соединенных наверху прогоном; располагались за наружным краем рва, образуя позади себя как бы прикрытый путь. Частик или частокол, это - шахматные колья, забивавшиеся на широкой берме между стеной и рвом, а также перед тыном, помещенным во рву или между надолбами. Чеснок - тот же частик, но железный, иногда перекрытый сверху листьями, располагался отдельно или в соединении с тыном, помещенным во рву, и надолбами. Рогульки соответствовали современным шострапам.

Они появились в России в половине XI века. Древнейшими и наиболее замечательными памятниками русских каменных оград являются: ограда Киева, заложенная Ярославом в 1037 г., ограда Новгородского кремля, стена Китай-города в Москве, Смоленские стены, стены г. Коломны, Порхова и Пскова. Каменные ограды строились из естественных камней, или из кирпича, или из обоих этих материалов вместе; в последнем случае либо нижнюю часть стены выводили из тесаного камня, а остальную часть из кирпича, либо средняя толща стены состояла из булыжного камня, а две стороны, наружная и внутренняя, облицовывались кирпичом.
