Мстислав Микрюков - С РУЖЬЕМ НА ГЛУБИНУ. Спортивная подводная стрельба

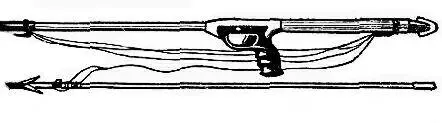

Пневматическое оружие — отличное, универсальное оружие подводного стрелка, способное удовлетворить высокие запросы и опытного стрелка-подводника, и начинающего спортсмена (рис. 6).

Подводные пневматические ружья, во всяком случае, современные, обладают рядом недостатков, о которых необходимо знать.

Главный их недостаток — определенная сложность конструкции и необходимость высокого уровня точности и чистоты обработки деталей в процессе производства.

Второй недостаток — их сравнительно сильная отдача при выстреле и отсюда — значительный «опрокидывающий момент», снижающий прицельность боя.

Рассмотрим теперь принцип действия ружей резинового боя. Энергия растянутой резины использовалась в самых первых и простейших приспособлениях для подводной охоты, таких, как «гавайское копье» или «слинг». И первые подводные ружья, созданные руками пионеров этого вида спорта, а затем и промышленными предприятиями, также в качестве источника силы использовали резину.

Ружье резинового боя имеет наиболее простую из всех типов современного подводного оружия конструкцию. Оно состоит из несущей трубы, рукоятки со спусковым механизмом, тяжей и гарпуна со скользящей по нему втулкой для крепления линя. В простых моделях гарпун вводится в отверстие на передней струбцине тяжей, продвигается до рукоятки, вставляется в отверстие и защелкивается с шепталом. Втулкой линя он центруется в переднем отверстии. Гарпун, таким образом, свободно лежит в толще воды, только в двух точках — в начале и в конце касаясь ружья. Резина натягивается, и дужка заводится в косую прорезь на теле гарпуна. Ружье заряжено... Нажатием курка освобождается хвостовик гарпуна, резина сокращается и толкает гарпун. Своим утолщением на заднем конце он выбивает центрующую втулку с линем и продолжает свой путь вперед. Все ружье состоит из десятка деталей. Простота обеспечивает надежность.

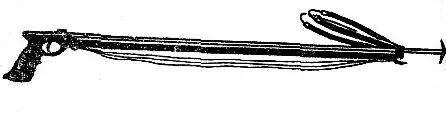

Принцип резинового боя позволяет иметь оружие самой разной мощности и даже в одном ружье варьировать силу выстрела. Для этого на теле гарпуна делается не одна, а две прорези на некотором расстоянии друг от друга. Для слабого выстрела дужка заводится в ближнюю, для сильного — в дальнюю прорезь. Мощные, длинные резиновые арбалеты выпускаются с двумя и даже тремя парами резиновых тяжей с соответственным количеством прорезей на гарпуне. Можно зарядить ружье на одну пару тяжей, на две или на все три, что утраивает наименьшую силу выстрела (рис. 7).

В незначительно усложненных конструкциях резиновых ружей гарпун во время рабочего хода скользит в желобе, как в конструкции арбалета Н. Черникова, или в стволе, как в конструкции ружья «Нептун», получившей диплом I степени и I премию на Московском смотре технического творчества в 1962 году (рис. 8) [7] Арбалет Н. Черникова легко изготовить в домашних условиях. Он хорош еще и тем, что ручка его сделана подобно ручке дуэльного пистолета, что почти полностью снимает опрокидывающий момент. Чертежи и подробное описание этого арбалета см. в сб. «Снаряжение спортсмена-подводника», М., Изд-во ДОСААФ, 1962 г. Чертежи и описание ружья «Нептун» конструкции М. Микрюкова см. в журнале «Рыболовство и рыбоводство», 1966 г., № 5. .

Достоинство оружия резинового боя, кроме его простоты и надежности, — прицельность выстрела, особенно в конструкциях с направляющими. Причина этого, в частности, значительно меньший, чем у пневматических ружей, опрокидывающий момент.

Основная и главная слабость резиновых ружей состоит в том, что работа, затрачиваемая на растяжение резины при зарядке, всегда в той или иной мере больше работы, которую резина возвращает при сокращении.

В результате потери напряжений в натянутых какое-то время резиновых тяжах сила выстрела по сравнению с максимальной может упасть в среднем на 20%. Это характерное свойство резины ставит все оружие этого типа в невыгодное положение по сравнению с пневматическим и даже пружинным [8] О теории выстрела и полета гарпуна резиновых ружей см. в сб. «Снаряжение спортсмена-подводника», М., Изд-во ДОСААФ. 1962 г., стр. 10-21. .

Основной способ сохранить энергоемкость резины во время длительного пребывания ружья в заряженном состоянии — использовать такие тяжи, чтобы длина их в натянутом положении не превышала 300%. В этом случае, как показывают исследования и теоретические расчеты, деформации резины можно принять обратимыми и линейными. То есть, усилие зарядки даже через сравнительно большой момент времени будет мало отличаться от усилия выброса гарпуна.

Второй менее существенный недостаток всех ружей е данного типа — повреждаемость и недолговечность резины тяжей. При попеременном и совместном воздействии воды, воздуха, солнца она быстро «старится», трескается, сохнет и слабеет. Два сезона достаточно активной работы — предельный срок резиновых тяжей, после которого их надо менять.

Конечно, популярность ружей резинового боя после изобретения и совершенствования пневматических значительно упала. Но, если еще 4-5 лет назад среди подводных стрелков всего мира наблюдался массовый переход от резиновых ружей к пневматическим, то сейчас положение вполне стабилизировалось.

Несмотря на существенные и в определенной мере неустранимые недостатки, резиновые ружья продолжают производить почти все фирмы мира.

У подводного стрелка должно быть несколько ружей разных данных и параметров, так как ему приходится выполнять различные упражнения программы соревнований в разных условиях бассейнов и открытой воды. Мощность и габариты — вот те параметры, по которым ружья должны отличаться в зависимости от того, какое упражнение и в каких природных условиях выполняет спортсмен.

В пресной воде необходимо самое короткое ружье наименьшей мощности. В море лучше использовать оружие среднего размера и средней мощности (регулируемой) с убойной силой от 3 до 6 м, когда выполняется упражнение стрельбы по рыбам. Для выполнения упражнений по неподвижной и движущейся мишени нужно оружие максимальной мощности и максимальной длины гарпуна, ибо от этого в первую очередь зависит прицельносгь выстрела. По мере освоения упражнений они будут усложняться — мишень станет меньше, а дистанция нырка — длиннее и сложнее по препятствиям.
