Временный способ установки антенны на крышу с помощью магнитного основания имеет ряд очевидных преимуществ. Антенна может быть установлена в центре крыши, что обеспечивает круговую диаграмму направленности и не требует сверления отверстия. Однако такую антенну легко снять, а значит, легко и украсть.

Соединительный кабель от телефонного аппарата к антенне обычно выводится через дверь и может быть легко ею поврежден.

Есть еще один способ временной установки антенны – на боковое стекло. В этом случае кабель проходит внутри салона, и украсть такую антенну сложнее. И хотя диаграмма направленности будет хуже, качество связи вполне приемлемо. Существуют варианты крепления, позволяющие регулировать положение излучателя антенны по вертикали.

Кабель часто входит в комплект поставки антенны – обычно это неразъемное соединение. Исходная длина кабеля, как правило, составляет 3 м – при монтаже антенны его обрезают, вследствие чего приходится устанавливать разъем на конце кабеля, обращенном к телефону.

ВНИМАНИЕ, ВАЖНО!

Операцию обрезки кабеля нужно делать тщательно – неправильно установленный разъем способен нарушить работу всей системы.

Соединение кабеля с телефоном бывает прямым и опосредованным – через устройство громкой связи.

В первом случае кабель присоединяется через дополнительный разъем телефонного аппарата. Во втором – кабель присоединяется к устройству громкой связи, а телефон вставляется в гнездо этого устройства. Некоторые модели телефонов не имеют специального гнезда для внешней антенны, и поэтому их можно присоединять только через устройство громкой связи (иногда можно отсоединить штатную антенну и подсоединить кабель вместо нее, но это неудобно).

При соединении через устройство громкой связи можно устанавливать и использовать недорогие стационарные направленные антенны для мобильных телефонов в городах и селах, расположенных вокруг базовых станций операторов сотовой связи на удалении до 35 км (GSM-900), до 40–45 км (D-AMPS), до 55–60 км (CDMA), до 70 км (NMT-450) в зависимости от рельефа местности.

Сотовый телефон с внешней антенной с успехом заменит обычный и сможет помочь не только передать важные новости, но и вызвать экстренную помощь и спасти жизнь человеку в критической ситуации.

Логопериодические антенны – это один из типов антенн с неизменной формой диаграммы направленности и постоянным усилением в широком диапазоне частот.

У такой антенны во всем диапазоне частот обеспечивается хорошее согласование антенны с фидером. Логопериодическая антенна образована собирательной линией в виде двух параллельно расположенных труб, к которым поочередно, через один, крепятся вибраторы. Такие антенны можно часто увидеть на столбах с телефонными «раковинами», установленными повсеместно в сельской местности за последние три года (рис. 4.1).

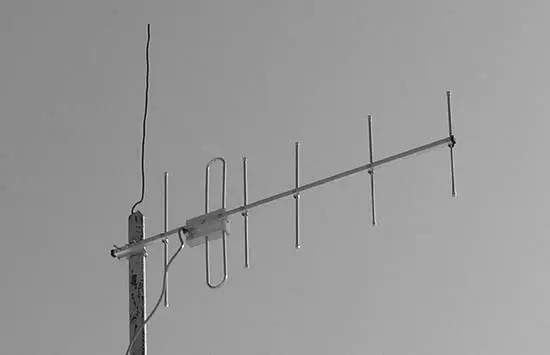

Рис. 4.1. Антенна сотовой связи для сельской местности

Рабочая полоса частот антенны со стороны нижней частоты зависит от размеров наиболее длинных вибраторов, а со стороны верхней частоты – от размеров наиболее коротких вибраторов. Усиление антенны определяется количеством вибраторов, каждый из которых является активным. Следовательно, задав полосу частот (размеры максимального и минимального вибраторов), можно получить достаточно высокий коэффициент усиления во всем диапазоне за счет увеличения количества вибраторов.

Логопериодические антенны хорошо работают в широкополосных системах связи: DAMPS, GSM-900, GSM-1800 и в относительно узкополосных, например, в системе с кодовым разделением каналов CDMA (ширина полосы частот 1,5 МГц). Они не требуют дополнительной настройки, поскольку все вибраторы являются активными и отстроены один относительно другого на постоянную величину, являющуюся характеристикой антенны.

К недостаткам этой антенны можно отнести ее более сложную конструкцию и повышенную трудоемкость в изготовлении по сравнению с антенной типа «волновой канал».

В системах сотовой связи стандартов GSM-900/1800 применяют логопериодические антенны с необходимым для каждого конкретного случая усилением. На границе зоны покрытия наиболее эффективны антенны типа «волновой канал», однако настройка этих антенн должна выполняться специалистом.

Также следует обратить внимание на материал, из которого изготовлена антенна. На частотах 800–900 МГц, а тем более 1800 МГц, несколько лучший результат дает использование материалов с высокой проводимостью – таких как медь, латунь. Это повышает добротность антенны и сводит к минимуму потери.

Перед каждым пользователем устройства портативной электроники периодически встает вопрос: как увеличить время его работы? Это актуально и для туриста, не имеющего возможности «покормить» свой мобильный телефон в лесу, и для бизнесмена, застрявшего в дорожной пробке в центре мегаполиса.

При выборе «трубки» покупатели обращают внимание на возможность смены цветных панелек, на подсветку экрана, на количество мелодий, на возможность поставить на экран заставку, но мало кто думает о такой важной характеристике, как продолжительность автономной работы.

Между тем, даже самый прогрессивный телефон с севшей батареей оказывается совершенно бесполезным и послужит разве что в качестве украшения. Поэтому из сходных по функциям моделей целесообразнее выбирать ту, у которой большее время работы без подзарядки аккумулятора. Впрочем, характеристики такого рода, приведенные в инструкции, стоит принимать с оглядкой.

При указании времени автономной работы во всех таблицах перед числовым значением обычно стоит предлог «до». Дело в том, что цифры эти обозначают время работы без подзарядки в идеальных условиях. Так, время автономной работы в режиме ожидания может совпадать с декларируемым, только когда телефон находится в непосредственной близости от базовой станции и не перемещается. Если нарушено хотя бы одно из этих условий, реальное время работы окажется меньше максимального.

В характеристиках любой сотовой «трубки» кроме времени автономной работы в режиме ожидания указывают время ее работы в режиме разговора. При разговоре, поддерживая связь с базовой станцией, приемопередающий блок сотового телефона работает активнее, чем в режиме ожидания, поэтому вся система потребляет намного больше энергии. Об этом стоит знать каждому пользователю. Решение несложной пропорции показывает, что если время работы в режиме ожидания, к примеру, 240 часов, а в режиме разговора аккумулятор поддерживает связь на протяжении 2 часов, то одна минута разговора «съедает» 2 часа ожидания.
