Тетивой обычно служили сухожилия, взятые с позвоночника бизона.

Стрелы были разной формы — в основном это касалось наконечников, тупого конца стрелы и выреза для тетивы. Длина стрелы выбиралась индивидуально, как правило, она равнялась длине руки владельца — от подмышки до кончиков пальцев.

Наконечники первоначально изготовляли из камня или кости; позднее индейцы научились вырезать их из листового железа. Наконечники имели треугольную форму, изредка ромбовидную. Стрелы для охоты на птиц или белок были без наконечников — этих мелких существ поражал просто мощный удар, от которого дробились кости.

Для стабилизаторов применялись подрезанные перья. Их всегда было три, и располагались они равномерно относительно друг друга. Каждый индеец мог раскрашивать стрелу на свой вкус — это помогало безошибочно определять владельца, но существовали и раскраски, присущие какому-то определенному племени. Например, стрелы Чейеннов имели три волнистые линии, нанесенные по всей длине от перьев до наконечника.

Луки:

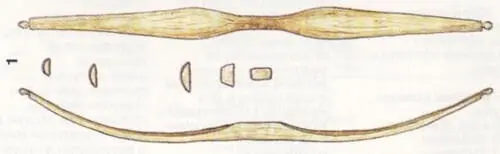

1. Форма обычного (неукрепленного) деревянного лука

Вид сбоку, спереди и сечения.

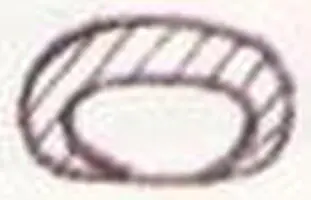

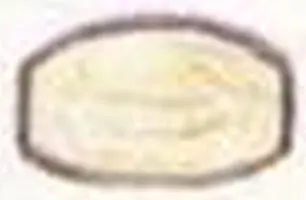

2. Сечения луков:

а) Кроу

б) Навахо (с сухожилиями)

в) Сиу

г) Сиу (с рогом и сухожилиями)

д) Чиппева

е) Не-Персе (с сухожилиями)

ж) Тонкава, Арапахо

з) Шошоны (с сухожилиями)

и) Пуэбло

к) Пайюты (рог)

3. Изготовление лука из рога:

а) рог горного барана:

б) рог оленя;

в, г) склеивание лука (вид сверху и сбоку);

д) окончательный вид.

4. Плетение тетивы из сухожилий

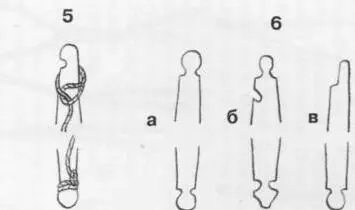

5. Крепление тетивы на верхнем и нижнем концах лука

6. Формы концов лука:

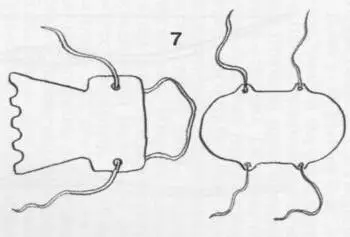

7. Формы кожаных нарукавников для защиты от ударов тетивы

8. Схема, показывающая упругость у луков разной конструкции в положении без тетивы

Контуром показано положение с тетивой:

а) обычный деревянный лук;

б) деревянный лук с двойным изгибам и малым качествам сухожилий;

в) лук укрепленный большим количеством сухожилий;

г) рог горного барана, сухожилия;

д) лук из рога — упругие плечи и не гнущиеся «уши».

9. Различные формы луков

Воин Тетон-Сиу экипирован луком и стрелами, томагавком, ножом, щитом и палочкой для ку. 1870-е годы

1. Варианты крепления наконечников:

а) каменный; б) железный; в) костяной

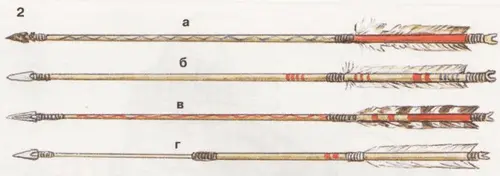

2. Стрелы: а) Чейенны, б) Сиу; в, г) Апачи

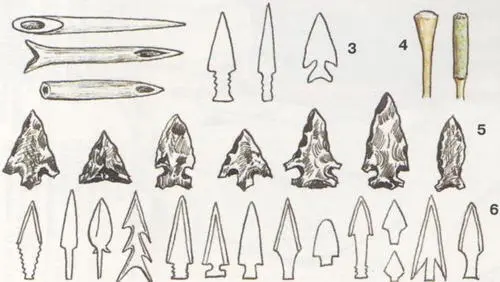

3-6. Наконечники стрел

3. Костяные наконечники.

4. Деревянные концы стрел для охоты на птиц или белок.

5. Каменные наконечники.

6. Железные наконечники (Тетон-Сиу).

7-8. Хвосты стрел

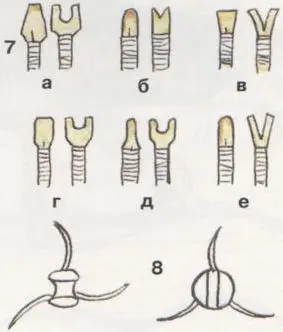

7. Хвосты стрел с вырезом для тетивы (вид с двух сторон): а) Чейенны; б) Баннок; в) Кэддо; г, д) Сиу; е) южные равнины.

8. Варианты расположения стабилизаторов (вид с торца).

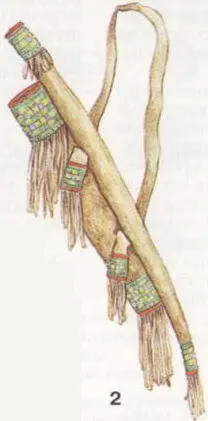

Колчан для стрел и чехол для лука изготовляли из меха выдры или бизоньей кожи. Обычно их скрепляли вместе и носили за спиной над правым плечом. Когда отправлялись на войну, стрелы иногда укладывали» наконечниками» вверх, чтобы беспрепятственно и быстро их достать. Порой при стрельбе индейцы пользовались нарукавником, который защищал запястье от ударов тетивы.

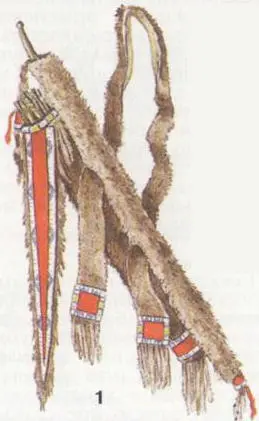

1. Чейенны (вторая половина XIX века)

2. Ассинибойны (вторая половина XIX века)

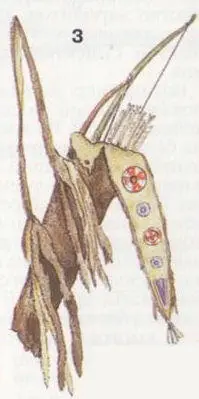

3. Кроу (1833 год)

Вот некоторые характеристики индейского лука. Чейеннский: длина — 114 см, натяжение — 51 см, дальность выстрела — 150 м, сила, необходимая для натяжения — 30,5 кг. Апачский: длина — 104 см, натяжение — 56 см, дальность выстрела — 110 м, сила для натяжения — 12,7 кг. Однако всё это довольно приблизительно — индейский лук имел множество вариантов, даже в одном племени у этого оружия бывали существенные различия.

Вот пример, нагляднее цифр показывающий мощность индейского лука. Во время охоты на бизонов хорошим считался охотник, сразивший огромное животное двумя-тремя стрелами. Великолепный результат — убить бизона одним выстрелом. Но случалось — выпущенная индейцем стрела прошибала насквозь одного бизона, вонзалась в другого и таким образом убивала обоих. Под такой выстрел мог попасть и враг…
