В качестве примера рассмотрим ЛВС с мостом, изображенные на рис. 4.44. Здесь девять машин входят в виртуальную сеть С («Серая»), а еще пять машин — в виртуальную сеть Б («Белая»). Машины «серой» сети распределены между двумя коммутаторами, в том числе две машины, подключенные к коммутатору через концентратор.

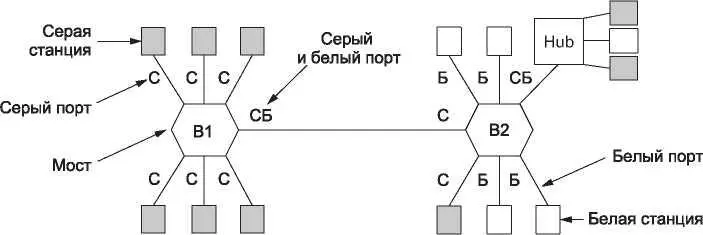

Рис. 4.44. Две виртуальные сети, серая и белая, в сети с мостом

Чтобы виртуальные сети функционировали корректно, необходимо наличие конфигурационных таблиц в мостах. Эти таблицы сообщают о том, через какие порты производится доступ к тем или иным виртуальным сетям. Когда кадр прибывает, например, из «серой» ВЛВС, его нужно разослать на все порты, помеченные буквой С. Это правило справедливо как для ординарных (то есть однонаправленных) передач, для которых мост не изучает местоположение назначения, так и для групповых и широковещательных. Имейте в виду, что порт может быть помечен сразу несколькими цветами ВЛВС.

В качестве примера предположим, что одна из «серых» станций, подключенных к мосту В1, посылает кадр, на заранее не видимое место назначения. Мост B1 примет кадр и заметит, что он пришел с машины с пометкой С. Поэтому его необходимо залить на все порты (кроме того, с которого пришел кадр), принадлежащие «серой» виртуальной сети. Кадр будет направлен на остальные пять «серых» станций, подключенных к B1, а также по соединению B1 c мостом B2. Мост B2 аналогично перешлет кадр на все порты, помеченные С. При этом кадр будет отослан одной оставшейся станции и концентратору (который передаст кадр всем своим станциям). Концентратор имеет обе метки (С и Б), поскольку к нему подключены станции из обоих ВЛВС. Кадр не посылается через другие порты, кроме имеющих метку С, поскольку мост знает, что станции из «серой» ВЛВС через них недостижимы.

В нашем примере кадр будет передан только от моста В1 к мосту В2, так как машины «серой» ЛВС присоединены к В2. Глядя на «белую» ЛВС мы видим, что порт В2, который соединен с мостом В1, не помечен Б. Это означает, что кадр «белой» ЛВС не будет переслан от В2 к В1. Такое поведение корректно, поскольку к В1 не присоединено ни одной «белой» станции.

Стандарт IEEE 802.1Q

Чтобы реализовать эту схему, мосты должны каким-то образом узнавать, к какой ВЛВС принадлежит входящий кадр. Без этой информации, например, когда мост В2 получает кадр от моста В1 (см. рис. 4.44), он не знает, передавать его «белой» или «серой» ВЛВС. Если мы проектируем новый тип сети, вполне можно было бы просто добавить специальное поле заголовка. Но что делать с Ethernet — доминирующей сетью, у которой нет никаких «запасных» полей, которые можно было бы отдать под идентификатор виртуальной сети?

Комитет IEEE 802 озаботился этим вопросом в 1995 году. После долгих дискуссий было сделано невозможное — изменен формат заголовка кадра Ethernet! Новый формат было опубликован под именем 802.1Q в 1998 году. В заголовок кадра был вставлен флаг ВЛВС, который мы сейчас вкратце рассмотрим. Понятно, что внесение изменений в нечто уже устоявшееся, такое как Ethernet, должно быть произведено каким-то нетривиальным образом. Встают, например, следующие вопросы:

1. И что, теперь надо будет выбросить на помойку несколько миллионов уже существующих сетевых карт Ethernet?

2. Если нет, то кто будет заниматься генерированием новых полей кадров?

3. Что произойдет с кадрами, которые уже имеют максимальный размер?

Конечно, комитет 802 тоже был озабочен этими вопросами, и решение, несмотря

ни на что, было найдено.

Идея состоит в том, что на самом деле поля ВЛВС реально используются только мостами да коммутаторами, а не машинами пользователей. Так, скажем, сеть, изображенную на рис. 4.44, не очень-то волнует их наличие в каналах, идущих от оконечных станций, до тех пор пока кадры не доходят до мостов. Кроме того, чтобы использовать ВЛВС, мосты должны быть ВЛВС-совместимыми. Этот факт делает проект выполнимым.

Что касается старых сетевых карт Ethernet, то выкидывать их не приходится. Комитет 802.3 никак не мог заставить людей изменить поле Тип на поле Длина. Вы можете себе представить, какова была бы реакция на заявление о том, что все существующие карты Ethernet можно выбросить? Тем не менее новые модели 802.Щ-совместимы и могут корректно заполнять поля идентификации виртуальных сетей.

Так как некоторые компьютеры (и коммутаторы) могут быть не совместимы с ВЛВС, то первый встретившийся на пути кадра ВЛВС-совместимый мост вставляет это поле, а последний — вырезает его. Пример смешанной топологии показан на рис. 4.45. В этом примере ВЛВС-совместимые компьютеры генерируют снабженные тегами (то есть 802.1Q) кадры непосредственно, и дальнейшие коммутаторы используют эти теги. Закрашенные значки — ВЛВС-совместимые, пустые — нет.

В соответствии с 802.1Q, кадры «окрашиваются» в зависимости от порта, на котором они получены. Для применения этого метода все машины одного порта должны принадлежать одной ВЛВС, что уменьшает гибкость. Например, на рис. 4.44 это свойство выполнено для всех портов, где отдельный компьютер соединяется с мостом, но не для порта, где концентратор соединяется с мостом B2.

Дополнительно, мост может использовать протокол более высокого уровня, чтобы выбрать цвет. Таким образом, кадры, прибывающие в порт, могли бы быть помещены в различные ВЛВС в зависимости от того, переносят ли они IP-пакеты или кадры PPP.

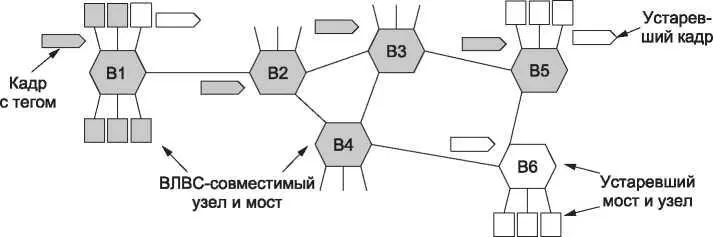

Рис. 4.45. ЛВС с мостами, частично совместимая с ВЛВС. Затененные символы — это ВЛВС-совместимые устройства. Все остальные не совместимы с виртуальными сетями

Возможны и другие методы, но они не поддерживаются в 802.1Q. Например, для выбора цвета ВЛВС может использоваться MAC-адрес. Это могло бы быть полезно для кадров из соседних 802.11 ЛВС, в которых ноутбуки посылают кадры через различные порты, в зависимости от своего перемещения. Один MAC-адрес был бы тогда отображен на одну и ту же ВЛВС, независимо от порта, через который он входит в сеть.

Что касается проблемы кадров, длина которых превышает 1518 байт, то в стандарте 802.1Q она решается путем повышения лимита до 1522 байт. К счастью, только ВЛВС-совместимые компьютеры и коммутаторы обязаны поддерживать такие длинные кадры.

Теперь рассмотрим собственно формат 802.1Q. Он показан на рис. 4.46. Единственное изменение, которое мы тут видим, — это добавление пары 2-байтовых полей. Первое называется Идентификатором протокола ВЛВС( VLAN protocol ID). Оно всегда имеет значение 0х8100. Поскольку это число превышает 1500, то все сетевые карты Ethernet интерпретируют его как «тип», а не как «длину». Неизвестно, что будет делать с таким кадром карта, несовместимая с 802.1Q, поэтому такие кадры, по идее, не должны к ней никоим образом попадать.
