Альтернативный вариант — преобразование протоколов различных сетей. Однако если форматы пакетов не являются близкими родственниками с одинаковыми информационными полями, такое преобразование всегда будет неполным и часто обречено на ошибку. К примеру, длина IPv6-адресов составляет 128 бит. И как бы ни старался маршрутизатор, такой адрес ни за что не поместится в 32-битное поле адреса IPv4. Проблема использования IPv4 и IPv6 в одной сети оказалась серьезным препятствием к внедрению IPv6. (И честно говоря, по этой же причине потребителей так и не удалось убедить в том, что они должны использовать именно IPv6.) Но еще более серьезные проблемы возникают, если требуется выполнять преобразования между принципиально разными протоколами — например, между ориентированным на соединение протоколом и протоколом, не требующим соединения. Поэтому такие преобразования практически никогда не выполняются. Пожалуй, и IP выигрывает только за счет того, что служит чем-то вроде наименьшего общего делителя. Он требует немногого от сетей, однако предоставляет только наилучший уровень обслуживания из возможных.

5.5.3. Туннелирование

Объединение сетей в общем случае является исключительно сложной задачей. Однако есть частный случай, реализация которого вполне осуществима даже для разных сетевых протоколов. Это случай, при котором хост-источник и хост-приемник находятся в сетях одного типа, но между ними находится сеть другого типа. Например, представьте себе международный банк, у которого имеется одна сеть IPv6 в Париже и такая же сеть в Лондоне, а между ними находится IPv4, как показано на рис. 5.35.

Метод решения данной проблемы называется туннелированием( tunneling). Чтобы послать IP-пакет хосту в Лондоне, хост в Париже формирует пакет, содержащий лондонский IPv6-адрес и отправляет его на мультипротокольный маршрутизатор, соединяющий парижскую сеть IPv6 и сеть IPv4. Получив пакет IPv6, маршрутизатор помещает его в другой пакет с IPv4-адресом маршрутизатора, соединяющего сеть IPv4 и лондонскую сеть IPv6. Когда пакет попадает на этот адрес, лондонский многопротокольный маршрутизатор извлекает исходный IPv6-пакет и посылает его дальше на хост назначения.

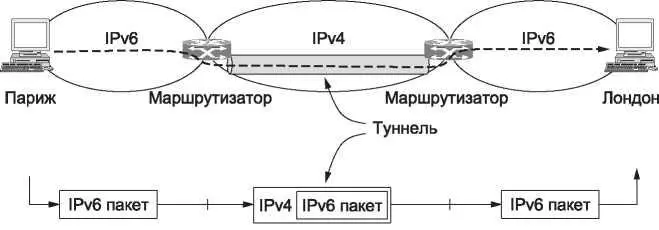

Рис. 5.35. Туннелирование пакета из Парижа в Лондон

Путь через сеть IPv4 можно рассматривать как большой туннель, простирающийся от одного многопротокольного маршрутизатора до другого. IPv6-пакет, помещенный в красивую упаковку, просто перемещается от одного конца туннеля до другого. Ему не нужно беспокоиться о взаимодействии с сетью IPv4. Это же касается и хостов Парижа и Лондона. Переупаковкой пакета и переадресацией занимаются многопротокольные маршрутизаторы. Для этого им нужно уметь разбираться в IPv6- и IPv4-пакетах. В результате весь путь от одного многопротокольного маршрутизатора до другого работает как один транзитный участок.

Чтобы сделать этот пример еще проще и понятнее, рассмотрим в качестве аналогии водителя автомобиля, направляющегося из Парижа в Лондон. По территории Франции автомобиль двигается по дороге сам. Но, достигнув Ла-Манша, он погружается в высокоскоростной поезд и транспортируется под проливом по туннелю (автомобилям не разрешается передвигаться по туннелю самим). Таким образом, автомобиль перевозится как груз (рис. 5.36). На другом конце туннеля автомобиль спускается с железнодорожной платформы на английское шоссе и снова продолжает путь своими силами. Точно такой же принцип применяется при туннелировании пакетов при прохождении через чужеродную сеть.

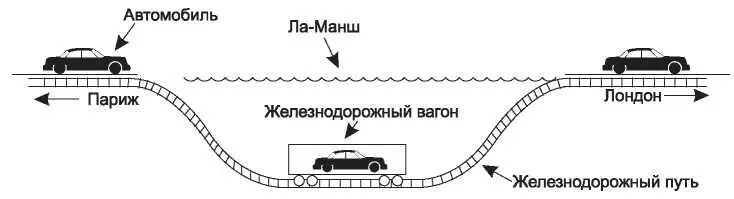

Рис. 5.36. Туннелирование автомобиля из Парижа в Лондон

Туннелирование широко используется для соединения изолированных хостов и сетей через сеть-посредник. В результате появляется новая сеть, которая как бы накладывается на старую. Такая сеть называется оверлейной сетью( overlay). Использование сетевого протокола с новым свойством (как в нашем примере, где сети IPv6 соединяются через IPv4) — достаточно распространенная причина. Недостатком туннелирования является то, что пакет не может быть доставлен ни на один из хостов, расположенных в сети-посреднике. Однако этот недостаток становится преимуществом в сетях VPN( Virtual Private Network— виртуальная частная сеть).

VPN — обычная оверлейная сеть, использующаяся в качестве меры безопасности. Более подробно о VPN мы поговорим в главе 8.

5.5.4. Маршрутизация в объединенных сетях

Маршрутизация в интерсетях сталкивается с теми же основными проблемами, что и маршрутизация в единой сети, но связана с некоторыми дополнительными сложностями. Рассмотрим, например, две сети, использующие разные алгоритмы маршрутизации: маршрутизацию с учетом состояния линий и маршрутизацию по вектору расстояний. Так как в первом случае алгоритму требуется информация о топологии сети, а во втором — нет, не очень понятно, как вычислять кратчайшие пути в такой интерсети.

Более серьезные проблемы возникают, если работу сети обеспечивают разные операторы. Во-первых, они могут по-разному представлять себе, что такое хороший путь: одни обращают больше внимания на время задержки, другие — на стоимость маршрута. В результате стоимость кратчайших путей указывается в разных единицах: соответственно, в миллисекундах или денежных единицах. Из-за невозможности сравнения весов вычисление кратчайших путей становится затруднительным.

Более того, оператор может не предоставлять другим операторам доступ к сведениям о весах и путях в своей сети, потому что в них может содержаться секретная информация (например, стоимость), важная в конкурентной борьбе.

Наконец, интерсеть может быть гораздо больше, чем любая из ее составляющих. В такой ситуации могут потребоваться алгоритмы маршрутизации, учитывающие иерархию, даже если в отдельных сетях такой необходимости нет.

Таким образом, нам необходим двухуровневый алгоритм маршрутизации. В пределах каждой сети для маршрутизации используется внутридоменный( intradomain) или внутренний шлюзовый протокол( interior gateway protocol; термин «шлюз» употреблялся раньше вместо термина «маршрутизатор»). Это может быть обычный протокол, учитывающий состояние линий. Между сетями применяется междоменный( interdomain) или внешний шлюзовый протокол( exterior gateway protocol). Сети могут использовать разные внутридоменые протоколы, но междоменный протокол обязан быть общим. В сети Интернет междоменный протокол называется BGP ( Border Gateway Protocol— пограничный межсетевой протокол). О нем мы поговорим в следующем разделе.
