10.0. 0.0 - 10.255.255.255/8 (16 777 216 хостов)

172.16.0. 0 - 172.31.255.255/12 (1 048 576 хостов)

192.168.0. 0 - 192.168.255.255/16 (65 536 хостов)

Итак, первый диапазон может обеспечить адресами 16 777 216 хостов (кроме всех 0 и всех 1, как обычно), и именно его обычно предпочитают абоненты, причем даже для небольших сетей.

Работа метода трансляции сетевых адресов показана на рис. 5.48. В пределах территории абонента у каждой машины имеется собственный уникальный адрес вида 10.x.y.z. Тем не менее, перед тем как пакет выходит за пределы владений абонента, он проходит через NAT-блок (NAT box), транслирующий внутренний IP-адрес источника (10.0.0.1 на рисунке) в реальный IP-адрес, полученный абонентом от провайдера (198.60.42.12 для нашего примера). NAT-блок обычно представляет собой единое устройство с межсетевым экраном, обеспечивающим безопасность путем строгого

отслеживания входящего и исходящего трафика абонентской сети. Межсетевые экраны мы будем изучать отдельно в главе 8. NAT-блок может быть также интегрирован с маршрутизатором или модемом ADSL.

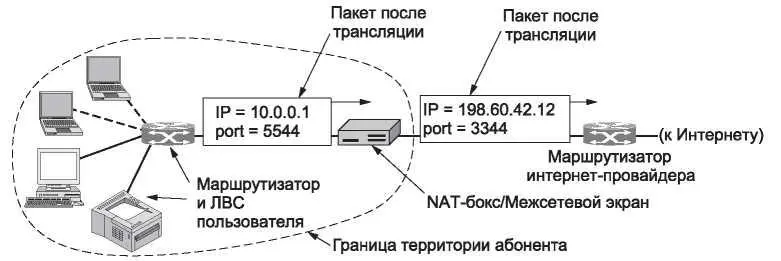

Рис. 5.48.Расположение и работа NAT-блока

Мы до сих пор обходили одну маленькую деталь: когда приходит ответ на запрос (например, от веб-сервера), он ведь адресуется 198.60.42.12. Как же NAT-блок узнает, каким внутренним адресом заменить общий адрес компании? Вот в этом и состоит главная проблема использования трансляции сетевых адресов. Если бы в заголовке IP-пакета было свободное поле, его можно было бы использовать для запоминания адреса того, кто посылал запрос. Но в заголовке остается неиспользованным всего один бит. В принципе, можно было бы создать такое поле для истинного адреса источника, но это потребовало бы изменения IP-кода на всех машинах по всему Интернету. Это не лучший выход, особенно если мы хотим найти быстрое решение проблемы нехватки IP-адресов.

На самом деле, происходит вот что. Разработчики NAT подметили, что большая часть полезной нагрузки IP-пакетов — это либо TCP, либо UDP. Когда мы будем в главе 6 рассматривать TCP и UDP, мы увидим, что оба формата имеют заголовки, содержащие номера портов источника и приемника. Ниже мы обсудим, что значит порт TCP, но надо иметь в виду, что с портами UDP связана точно такая же история. Номера портов представляют собой 16-разрядные целые числа, показывающие, где начинается и где заканчивается TCP-соединение. Место хранения номеров портов используется в качестве поля, необходимого для работы NAT.

Когда процесс желает установить TCP-соединение с удаленным процессом, он связывается со свободным TCP-портом на собственном компьютере. Этот порт становится портом источника( source port), который сообщает TCP-коду информацию о том, куда направлять пакеты данного соединения. Процесс также определяет порт назначения( destination port). Посредством порта назначения сообщается, кому отдать пакет на удаленной стороне. Порты с 0 по 1023 зарезервированы для хорошо известных сервисов. Например, 80-й порт используется веб-серверами, соответственно, на них могут ориентироваться удаленные клиенты. Каждое исходящее сообщение TCP содержит информацию о порте источника и порте назначения. Вместе они служат для идентификации процессов на обоих концах, использующих соединение.

Проведем аналогию, которая несколько прояснит принцип использования портов. Допустим, у компании есть один общий телефонный номер. Когда люди набирают его, они слышат голос оператора, который спрашивает, с кем именно они хотели бы соединиться, и подключают их к соответствующему добавочному телефонному номеру. Основной телефонный номер является аналогией IP-адреса абонента, а добавочные на обоих концах аналогичны портам. Для адресации портов используется 16-битное поле, которое идентифицирует процесс, получающий входящий пакет.

С помощью поля Порт источника мы можем решить проблему отображения адресов. Когда исходящий пакет приходит в NAT-блок, адрес источника вида 10.x.y.z заменяется настоящим IP-адресом. Кроме того, поле Порт источника TCP заменяется индексом таблицы перевода NAT-блока, содержащей 65 536 записей. Каждая запись содержит исходный IP-адрес и номер исходного порта. Наконец, пересчитываются и вставляются в пакет контрольные суммы заголовков TCP и IP. Необходимо заменять поле Порт источника, потому что машины с местными адресами 10.0.0.1 и 10.0.0.2 могут случайно пожелать воспользоваться одним и тем же портом (5000-м, например). Так что для однозначной идентификации процесса отправителя одного поля Порт источника оказывается недостаточно.

Когда пакет прибывает на NAT-блок со стороны провайдера, извлекается значение поля Порт источника заголовка TCP. Оно используется в качестве индекса таблицы отображения NAT-блока. По найденной в этой таблице записи определяются внутренний IP-адрес и настоящий Порт источника TCP. Эти два значения вставляются в пакет. Затем заново подсчитываются контрольные суммы TCP и IP. Пакет передается на главный маршрутизатор абонента для нормальной доставки с адресом вида 10.x.y.z.

Хотя описанная выше схема частично решает проблему нехватки IP-адресов, сетевые пуристы из IP-сообщества рассматривают NAT как некую заразу, распространяющуюся по Земле. И их можно понять.Во-первых, сам принцип трансляции сетевых адресов никак не вписывается в архитектуру IP, которая подразумевает, что каждый IP-адрес уникальным образом идентифицирует только одну машину в мире. Вся программная структура Интернета построена на использовании этого факта. При трансляции сетевых адресов получается, что тысячи машин могут (и так происходит в действительности) иметь адрес 10.0.0.1.

Во-вторых, NAT нарушает «сквозной» принцип, согласно которому каждый хост должен уметь отправлять пакет любому другому хосту в любой момент времени. Поскольку отображение адресов в NAT-блоке задается исходящими пакетами, входящие пакеты не принимаются до тех пор, пока не отправлены исходящие. На деле это означает, что пользователь домашней сети с NAT может создать TCP/IP-соединение с удаленным сервером, но удаленный пользователь не может подключиться к игровому серверу в домашней сети. Чтобы это было возможным, необходимы специальные настройки или технология NAT Traversal.

В-третьих, NAT превращает Интернет из сети без установления соединения в нечто подобное сети, ориентированной на соединение. Проблема в том, что NAT-блок должен поддерживать таблицу отображения для всех соединений, проходящих через него. Запоминать состояние соединения — дело сетей, ориентированных на соединение, но никак не сетей без установления соединений. Если NAT-блок ломается и теряются его таблицы отображения, то про все TCP-соединения, проходящие через него, можно забыть. При отсутствии трансляции сетевых адресов выход из строя или перезагрузка маршрутизатора не оказывает никакого эффекта на TCP-соединение.
