В результате оказывается непросто определить, к какому уровню относится RTP. Так как протокол работает в пользовательском пространстве и связан с прикладной программой, он, несомненно, выглядит, как прикладной протокол. С другой стороны, он является общим, независимым от приложения протоколом, который просто предоставляет транспортные услуги, не более. С этой точки зрения он может показаться транспортным протоколом. Наверное, лучше всего будет определить его таким образом: RTP — это транспортный протокол, который случайно оказался на прикладном уровне, и именно поэтому мы говорим о нем в этой главе.

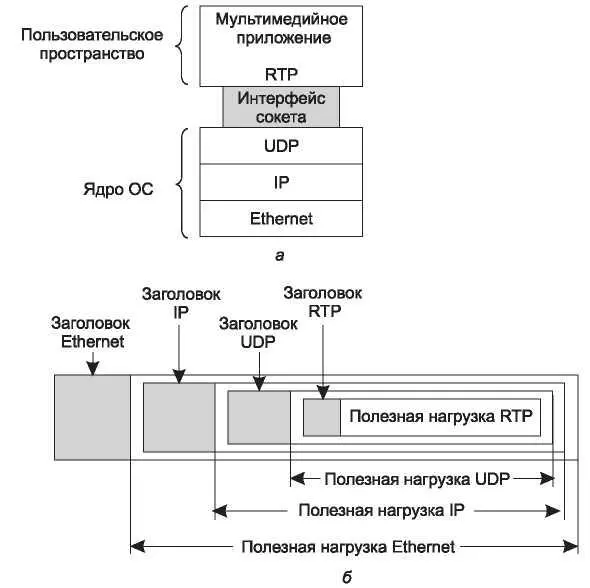

Рис. 6.26.RTR: а — положение RTP в стеке протоколов; б — вложение пакетов

RTP — транспортный протокол реального масштаба времени

Основной функцией RTP является уплотнение нескольких потоков реального масштаба времени в единый поток пакетов UDP. Поток UDP можно направлять либо по одному, либо сразу по нескольким адресам. Поскольку RTP использует обычный UDP, его пакеты не обрабатываются маршрутизаторами каким-либо особым образом, если только не включены свойства доставки с качеством обслуживания уровня IP. В частности, нет никаких гарантий касательно доставки, и при этом пакеты могут теряться, задерживаться, повреждаться и т. д.

Формат RTP обладает рядом особенностей, которые помогают получателям обрабатывать мультимедийные данные. Каждый пакет, посылаемый с потоком RTP, имеет номер, на единицу превышающий номер своего предшественника. Такой способ нумерации позволяет получателю определить пропажу пакетов. Если обнаруживается исчезновение какого-либо пакета, то выбор оптимального для получателя решения остается за приложением. Если пакеты содержат видеоданные, возможен пропуск потерянных кадров. В случае аудиоданных можно путем интерполяции аппроксимировать пропущенное значение. Повторная передача в данном случае не является хорошим решением, поскольку это займет много времени, и повторно переданный пакет окажется уже никому не нужным. Поэтому в протоколе RTP не предусмотрено никаких подтверждений и механизмов запроса повторной передачи.

В поле полезной нагрузки RTP может содержаться несколько элементов данных, которые могут иметь формат, соответствующий отправившему их приложению. Межсетевое взаимодействие обеспечивается в протоколе RTP за счет определения нескольких профилей (например, отдельных аудиопотоков), каждому из которых может сопоставляться несколько форматов кодирования. Скажем, аудиопоток может кодироваться при помощи PCM (8-битными символами с полосой 8 кГц), дельтакодирования, кодирования с предсказанием, GSM-кодирования, MP3-кодирования и т. д. В RTP имеется специальное поле заголовка, в котором источник может указать метод кодирования, однако далее источник никак не влияет на процесс кодирования.

Еще одна функция, необходимая приложениям реального времени, — это метки времени. Идея состоит в том, чтобы позволить источнику связать метку времени с первым элементом каждого пакета. Метки времени ставятся относительно момента начала передачи потока, поэтому важны только интервалы между метками. Абсолютные значения, по сути дела, никакой роли не играют. Вскоре мы узнаем, что такой механизм позволяет приемнику буферизировать небольшое количество данных и проигрывать каждый отрезок спустя правильное число миллисекунд после начала потока, независимо от того, когда, на самом деле, приходит пакет, содержащий данный отрезок.

За счет этого не только снижается эффект колебания сетевой задержки, но и появляется возможность синхронизации между собой нескольких потоков. Например, в цифровом телевидении может быть видеопоток и два аудиопотока. Второй аудиопоток обычно нужен либо для обеспечения стереозвучания, либо для дублированной на иностранный язык звуковой дорожки фильма. У каждого потока свой физический источник, однако с помощью временных отметок, генерируемых единым таймером, эти потоки при воспроизведении можно синхронизовать даже в том случае, если при передаче и/или получении произошли ошибки.

Заголовок RTP показан на рис. 6.27. Он состоит из трех 32-разрядных слов и некоторых возможных расширений. Первое слово содержит поле Версия, которое в настоящий момент уже имеет значение 2. Будем надеяться, что текущая версия окажется окончательной или хотя бы предпоследней, поскольку в идентифицирующем ее двухбитном поле осталось место только для одного нового номера (впрочем, код 3 может обозначать, что настоящий номер версии содержится в поле расширения).

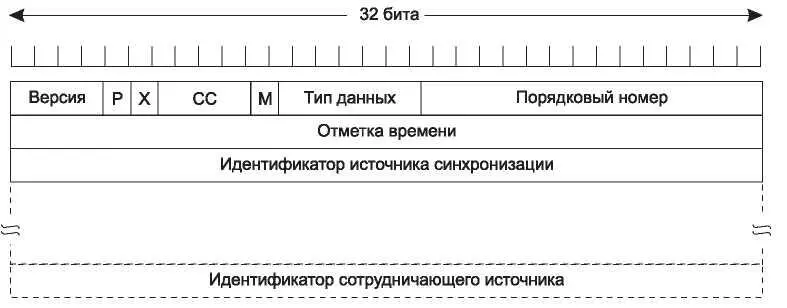

Рис. 6.27. Заголовок RTP

Бит P указывает на то, что размер пакета сделан кратным 4 байтам за счет байтов заполнения. При этом в последнем байте заполнения содержится общее число байтов заполнения. Бит Х говорит о том, что присутствует расширенный заголовок. Формат и назначение расширенного заголовка не определяются. Обязательным для него является только то, что первое слово расширения должно содержать общую длину расширения. Это запасная возможность для разнообразных непредсказуемых будущих требований.

Поле СС говорит о том, сколько сотрудничающих источников формируют поток. Их число может колебаться от 0 до 15 (см. ниже). Бит М — это маркер, связанный с конкретным приложением. Он может использоваться для обозначения начала видеокадра, начала слова в аудиоканале или еще для чего-нибудь, важного и понятного для приложения. Поле Тип данных содержит информацию об использующемся алгоритме кодирования (например, несжатое 8-битное аудио, MP3 и т. д.). Поскольку такое поле есть в каждом пакете, метод кодирования может изменяться прямо во время передачи потока. Порядковый номер — это просто счетчик, который инкрементируется в каждом пакете RTP. Он используется для определения потерявшихся пакетов.

Метка времени генерируется источником потока и служит для записи момента создания первого слова пакета. Отметки времени помогают снизить эффект временных колебаний, или джиттера, на приемнике за счет того, что момент воспроизведения делается независимым от времени прибытия пакета. Идентификатор источника синхронизации позволяет определить, какому потоку принадлежит пакет. Это и есть применяемый метод мультиплексирования и демультиплексирования нескольких потоков данных, следующих в виде единого потока UDP-пакетов. Наконец, Идентификаторы сотрудничающих источников, если таковые имеются, используются, когда конечный поток формируется несколькими источниками. В этом случае микширующее устройство является источником синхронизации, а в полях идентификаторов источников перечисляются смешиваемые потоки.
