Первые геостационарные спутники связи имели один луч, который охватывал примерно 1/3 земной поверхности и назывался точечным лучом. Однако по мере удешевления, уменьшения размеров и энергоемкости микроэлектронных элементов, стали появляться более сложные стратегии. Стало возможно оборудовать каждый спутник несколькими антеннами и несколькими транспондерами. Каждый нисходящий луч сфокусировали на небольшой территории; таким образом, смогли осуществить одновременную передачу нескольких сигналов. Обычно эти так называемые пятнаимеют форму овала и могут иметь относительно малые размеры — порядка нескольких сотен километров. Американский спутник связи охватывает широким лучом 48 штатов, а также имеет два узких луча для Аляски и Гавайских островов.

Новым витком развития спутников связи стало создание недорогих терминалов со сверхмалой апертурой — VSAT(Very Small Aperture Terminal) (Abramson, 2000). У этих небольших станций имеется антенна диаметром всего один метр (сравните с 10-метровой антенной GEO), их выходная мощность составляет примерно 1 Вт. Скорость работы в направлении Земля — спутник обычно составляет до 1 Мбит/с, зато связь спутник — Земля можно поддерживать до нескольких мегабит в секунду. Спутниковое широковещательное телевидение использует эту технологию для односторонней передачи сигнала.

Многим микростанциям VSAT не хватает мощности для того, чтобы связываться друг с другом (через спутник, разумеется). Для решения этой проблемы устанавли-

ваются специальные наземные концентраторы с большой мощной антенной. Концентратор (хаб, ретранслятор) распределяет трафик между несколькими VSAT, как показано на рис. 2.14. В таком режиме либо приемник, либо передатчик обязательно имеет большую антенну и мощный усилитель. Недостатком такой системы является наличие задержек. Достоинством — низкая цена за полноценную систему для конечного пользователя.

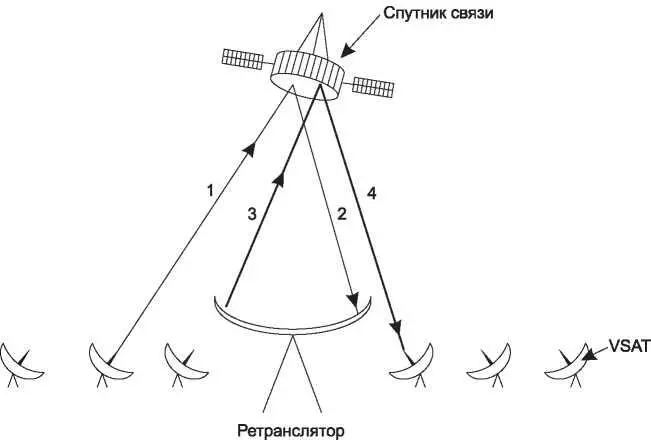

Рис. 2.14. Микростанция VSAT и наземный концентратор

Системы VSAT имеют большие перспективы использования в сельской местности. Об этом как-то не очень часто вспоминают, но половина населения земного шара живет минимум в часе ходьбы от ближайшего телефона. Протянуть телефонные линии ко всем селам и деревням не по карману большинству стран так называемого «третьего мира». Однако средств на установку тарелки VSAT, питающейся от солнечной батареи, может хватить не только у администрации региона, но и у частных лиц. Таким образом, VSAT — это технология, которая может позволить организовать связь в любой точке планеты.

Спутники связи обладают рядом свойств, которые радикально отличают их от любых наземных систем связи между абонентами. Во-первых, несмотря на предельно высокую скорость распространения сигнала (собственно, она практически равна скорости света — 300 000 км/с), расстояния между наземными приемо-передающими устройствами и спутниками таковы, что в технологии GEO задержки оказываются весьма значительными. В зависимости от взаимного расположения пользователя, наземной станции и спутника, время передачи может составлять 250-300 мс. Обычно оно составляет 270 мс (соответственно, в два раза больше — 540 мс — в системах VSAT, работающих через концентратор).

Для сравнения, сигнал в наземных микроволновых системах связи имеет задержку распространения примерно 3 мкс/км, а коаксиальный кабель и оптоволокно имеют задержку порядка 5 мкс/км. Разность задержек здесь объясняется тем, что в твердых телах сигнал распространяется медленнее, чем в воздухе.

Еще одним важным свойством спутников является то, что они — исключительно широковещательное средство передачи данных. На отправку сообщения сотням абонентов, находящихся в зоне следа спутника, не затрачивается никаких дополнительных ресурсов по сравнению с отправкой сообщения одному из них. Для некоторых применений это свойство очень полезно. Например, можно представить себе кэширование на спутнике популярных веб-страниц, что резко повысит скорость их загрузки на сотни компьютеров, находящихся довольно далеко друг от друга. Конечно, широковещание симулируется обычными двухточечными сетями, однако спутниковое вещание в этом случае обходится значительно дешевле. С другой стороны, с точки зрения конфиденциальности данных, спутники — это прямо-таки беда: кто угодно может прослушивать абсолютно все. Здесь на защиту тех, кому важен ограниченный доступ к информации, встает криптография.

Спутники связи обладают еще одним замечательным свойством — независимостью стоимости передачи от расстояния между узлами. Звонок другу, живущему за океаном, стоит столько же, сколько звонок подружке, живущей в соседнем доме. Космические телекоммуникационные технологии, кроме того, обеспечивают очень высокую степень защиты от ошибок и могут быть развернуты на местности практически мгновенно, что очень важно для военных и служб МЧС.

2.4.2. Средневысотные спутники

На гораздо более низких высотах, нежели геостационарные спутники, между двумя поясами Ван Аллена, располагаются средневысотные спутники( MEO, Medium-Earth Orbite Satellites). Если смотреть на них с Земли, то будет заметно их медленное дрейфование по небосводу. Средневысотные спутники делают полный оборот вокруг нашей планеты примерно за 6 часов. Соответственно, наземным приемопередатчикам необходимо следить за их перемещением. Поскольку эти спутники находятся гораздо ниже, чем геостационарные, то и «засвечиваемое» ими пятно на поверхности Земли имеет более скромные размеры. Зато для связи с ними требуются менее мощные передатчики. Спутники MEO используются для поддержки навигационных систем, а не в телекоммуникациях, поэтому в дальнейшем мы не будем их рассматривать. Примерами средневысотных спутников являются около 30 спутников системы GPS(Global Positioning System, Глобальная система определения местонахождения), вращающихся вокруг Земли на высоте около 20 200 км.

2.4.3. Низкоорбитальные спутники

Снизим высоту еще больше и перейдем к рассмотрению низкоорбитальных спутников( LEO, Low-Earth Orbite Satellites). Для того чтобы создать целостную систему, охватывающую весь земной шар, нужно большое количество таких спутников. Причиной тому является, прежде всего, высокая скорость их движения по орбите. С другой стороны, благодаря относительно небольшому расстоянию между наземными передатчиками и спутниками, не требуется особо мощных наземных передатчиков, а задержки составляют всего лишь несколько миллисекунд. Расходы на запуск тоже значительно ниже. В этом разделе мы рассмотрим два примера спутниковых группировок, применяемых для голосовой связи: Iridium и Globalstar.
