Сборочные единицы и детали на рисунках имеют позиции, а также обозначения.

Раздел “Сборочные единицы и детали” каталога представляет собой таблицу, включающую номер рисунка, позицию на рисунке, обозначение сборочных единиц и деталей, код ОКП (общесоюзный классификатор продукции), количество в подгруппе на модель автомобиля и наименование. Часть сборочных единиц и деталей комплектуется специально для запасных частей, например: комплекты поршневых колец, гильза с поршнем, комплекты шатунных и коренных вкладышей и т. д.

В разделе “Покупные детали” указаны унифицированные детали, подшипники, шарики, ролики, манжеты, шланги и трубки, лампочки; даны их основные параметры, посадочные и присоединительные размеры, а также указано, в каких подгруппах они применяются и в каком количестве на автомобиль. Таблицами этого раздела удобно пользоваться при подборе деталей, исходя из их размерности и применяемости, а также при расчете общего числа покупных изделий.

В разделе “Стандартизованные детали” помещены таблицы типовых нормалей, применяемых на автомобилях, в которых указаны обозначение детали, основные размеры, количество на автомобиль, где применяется. Для каждого типа дан эскиз.

Подшипники, сальники и электрические лампы сгруппированы по назначению и типам в таблицы, которые содержат рисунок детали, обозначение или тип изделия по нумерации заводов-поставщиков, номер подгруппы, где применяется данная деталь, ее количество в подгруппе на модель автомобиля, основные размеры и наименование.

Все стандартизованные детали (болты, шпильки, винты, гайки, шайбы и т. д.) сведены в таблицы, которые содержат рисунок детали, ее наименование, обозначение, номер подгруппы, где применяется деталь, ее количество в подгруппе на модель автомобиля и основные размеры. Для облегчения поиска обозначения деталей они сгруппированы в порядке возрастания и имеют шестизначное обозначение, а в конце одно из указанных ниже условных обозначений защитных покрытий.

Например, деталь 250511-П8 обозначает шестигранную гайку, имеющую противокоррозионное покрытие П8, в данном случае – цинковое. Встречающиеся в каталоге стандартизованные детали имеют следующие покрытия:

П – без покрытия;

П2 – фосфатирование и промасливание;

П4 – фосфатирование и окраска в черный цвет;

П8 – цинкование;

П13 – защитно-декоративное хромирование с полированием;

П15 – оксидирование;

П 1 б – свинцевание;

П22 – защитно-декоративное хромирование без полирования;

П29 – цинкование с хроматированием.

Наравне с шестизначным обозначением стандартизованных деталей применяется восьмизначное обозначение, которое состоит из трех групп, разделяемых вертикальной наклонной чертой, например, 1/32742/01. Деталь может изготавливаться в различных вариантах, которые отличаются материалом и возможным покрытием. Основной пятизначный номер определяет деталь с размерными характеристиками. Предпоследняя цифра восьмизначного обозначения является условным обозначением материала детали (см. табл. 1), а последняя – условным обозначением покрытия (см. табл. 2).

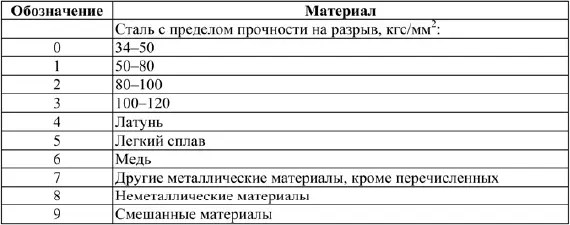

Таблица 1

Значение цифр, указывающих материал детали

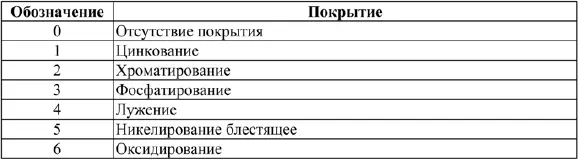

Таблица 2

Значение цифр, указывающих покрытие

Номерной указатель содержит все детали каталога (кроме нормализованных деталей), расположенные в порядке возрастания обозначений, номер подгруппы, где применяется деталь, и количество в подгруппе на модель автомобиля.

Детали и сборочные единицы, заимствованные от автомобилей старых моделей, сохраняют свои прежние обозначения.

Детали или сборочные единицы, используемые только для ремонта, имеют буквенные приставки Р, PI, Р2 или АР, API и т. д. Например, ВК24-1000100-АР – комплект поршневых колец ГА324 с увеличенным размером на 0,50 мм.

Сборочные единицы и детали, обозначение которых выделено полужирным шрифтом, составляют рекомендованную заводом номенклатуру запасных частей.

Условное обозначение “+” означает возможное изготовление сборочной единицы или детали в вариантном исполнении.

Чтобы найти номер нужной детали, следует по ее функциональной принадлежности определить по указателю групп и подгрупп (см. табл. 3), к какой подгруппе она относится. В разделе “Узлы и детали” на рисунке, относящемся к данной группе или подгруппе, найти деталь, (по внешнему виду и месту ее расположения в узле), а затем по номеру рисунка и номеру позиции найти строку в тексте, где помещены обозначение и наименование данной детали. В каталогах, издаваемых в последние годы, номера деталей указываются сразу на рисунках.

В разделе “Номерной указатель” перечислены в порядке возрастания номеров детали автомобилей (кроме нормализованных деталей). Против номера детали указаны, количество деталей на автомобиль и номера подгрупп, где применяется данная деталь.

В старых каталогах можно видеть для каждой детали “Код ОКП”. Это код “Общесоюзного классификатора продукции”, применявшийся для централизованного планирования производства и сейчас, не нужный.

Для узлов и деталей шасси гусеничных тракторов принята семизначная система обозначения, в которой первые две цифры указывают на принадлежность узлов и деталей к данной марке трактора, две вторые цифры – номер конструкторской группы и три последние цифры – номер узла или детали.

Например, 77.32.012, где первые две цифры (77) указывают на то, что данный узел принадлежит трактору ДТ-75; две последующие цифры (32) – номер группы, к которой относится узел или деталь (в данном примере – “Колесо направляющее”); последние три цифры (012) – порядковый номер узла или детали (в данном примере – “Корпус уплотнения в сборе”).

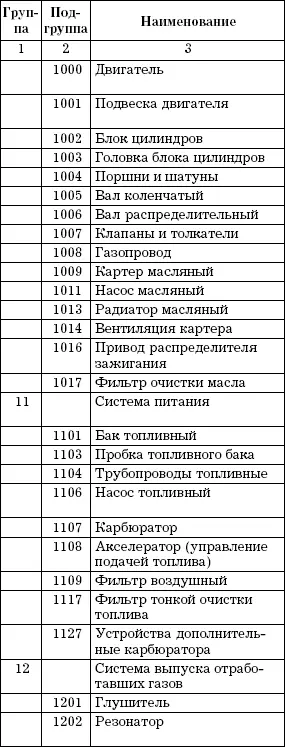

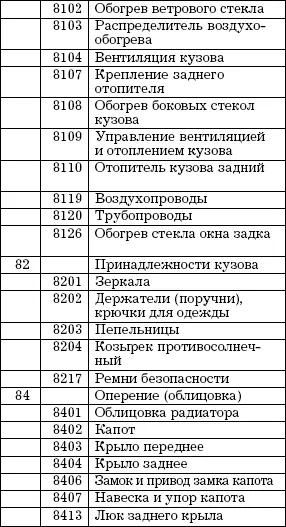

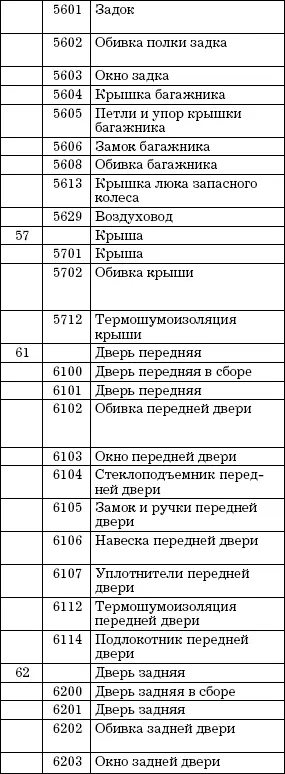

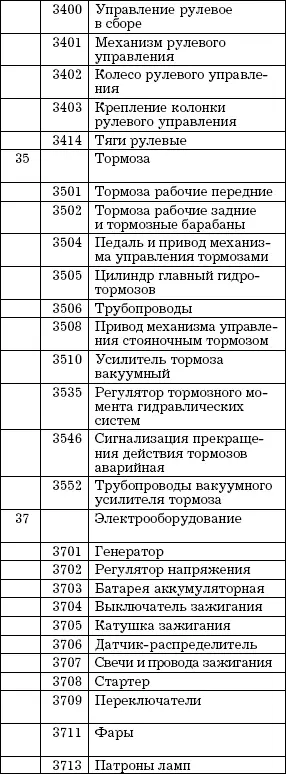

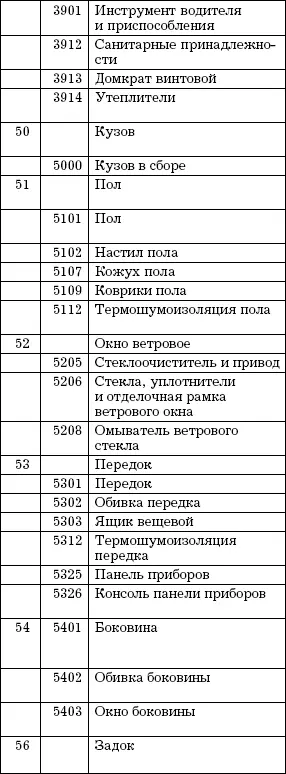

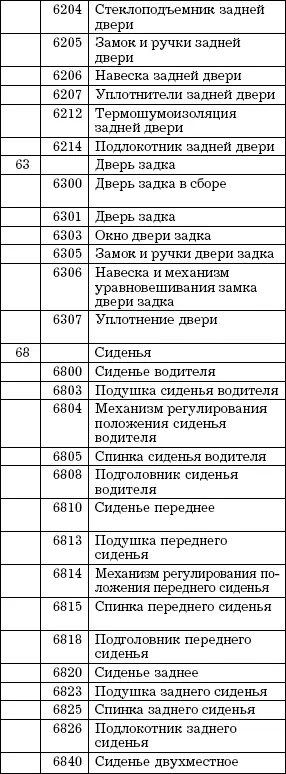

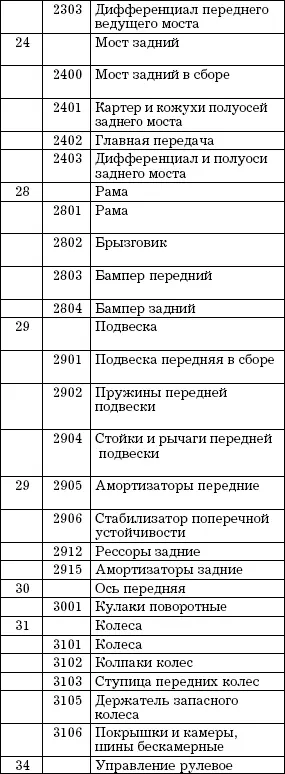

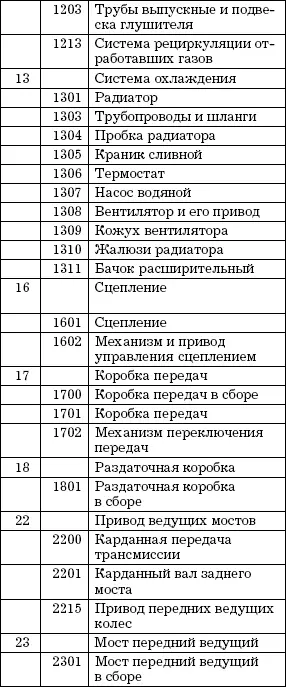

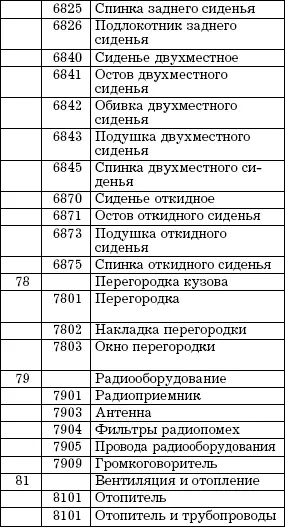

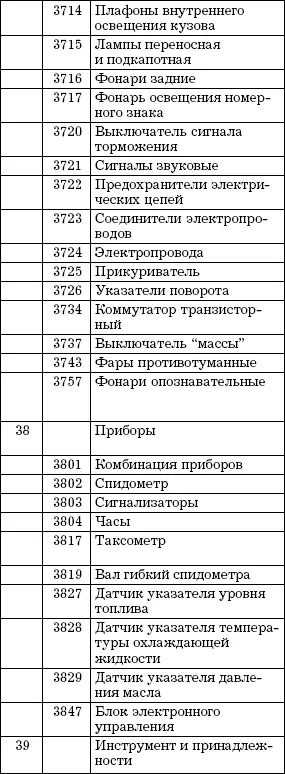

Таблица 3

Указатель групп и подгрупп

Номера общих видов групп обозначаются тремя последними цифрами от 001 до 010, номера узлов – от 011 до 100, номера деталей – от 101 до 999. Прописная буква, стоящая в конце номера узла или детали, или восьмая цифра, отделенная от основного номера дефисом, означает то же, что и соответствующие обозначения, принятые для узлов и деталей двигателей. Если деталь применяется в нескольких группах, то она имеет номер по основной группе, и под этим номером, как заимствованная деталь, указана в других группах.
