Важным понятием любого метода моделирования бизнес-процессов являются связи (как правило, в графических нотациях их изображают в виде стрелок). Связи служат для описания взаимоотношений объектов и/или бизнес-функций друг с другом. К числу таких взаимоотношений могут относиться: последовательность выполнения во времени, связь с помощью потока информации, использование другим объектом и т. д.

Модели бизнес-процессов применяются предприятиями для различных целей, что определяет тип разрабатываемой модели. Графическая модель бизнес-процесса в виде наглядной, общепонятной диаграммы может служить для обучения новых сотрудников их должностным обязанностям, согласования действий между структурными единицами компании, подбора или разработки компонентов информационной системы и т. д. Описание с помощью моделей такого типа существующих и целевых бизнес-процессов используется для оптимизации и совершенствования деятельности компании путем устранения узких мест, дублирования функций и проч. Имитационные модели бизнес-процессов позволяют оценить их эффективность и посмотреть, как будет выполняться процесс с входными данными, не встречавшимися до сих пор в реальной работе предприятия. Исполняемые модели бизнес-процессов могут быть запущены на специальном программном обеспечении для автоматизации процесса непосредственно по модели.

Поскольку модели бизнес-процессов предназначены для широкого круга пользователей (бизнес-аналитиков, рядовых сотрудников и руководства компании), а их построением часто занимаются неспециалисты в области информационных технологий, наиболее широко используются модели графического типа, в которых, в соответствии с определенной методологией, бизнес-процесс представляется в виде наглядного графического изображения – диаграммы, состоящей в основном из прямоугольников и стрелок. Такое представление обладает высокой, многомерной информативностью, которая выражается в различных свойствах (цвет, фон, начертание и т. д.) и атрибутах (вес, размер, стоимость, время и т. д.) каждого объекта и связи. В последние годы разработчики программных средств моделирования бизнес-процессов уделяют большое внимание преобразованию графических моделей в модели других видов, в частности в исполняемые, назначением которых является обеспечение автоматизации бизнес-процесса и интеграция работы задействованных в его исполнении информационных систем.

Согласно еще одной классификации, пришедшей из моделирования сложных систем, выделяют следующие виды моделей бизнес-процессов:

1. функциональные, описывающие совокупность выполняемых системой функций и их входы и выходы;

2. поведенческие, показывающие, когда и/или при каких условиях выполняются бизнес-функции с помощью таких категорий, как состояние системы, событие, переход из одного состояния в другое, условия перехода, последовательность событий;

3. структурные, характеризующие морфологию системы – состав подсистем, их взаимосвязи;

4. информационные, отражающие структуры данных – их состав и взаимосвязи.

История описания бизнес-процессов насчитывает уже почти столетие, хотя вплоть до начала 1990-х гг., когда термин «бизнес-процесс» вошел в широкое употребление, говорили об описании того, каким образом организация осуществляет свои функции и выполняет те или иные задачи. Развитие методов графического представления и автоматизации бизнес-процессов принято разделять на три этапа, или три «волны». Началом каждой из них явился очередной всплеск интереса к повышению эффективности деятельности предприятий и процессному управлению, происходивший каждый раз на новом качественном уровне. Начало первого этапа относят к 1920-м гг. XX в. и связывают с именем Фредерика Тейлора и его книгой «Принципы научного управления». В этот период впервые была осознана необходимость исследовать бизнес-процессы, описывать их в различных документах и действовать в соответствии с этими описаниями. Описание бизнес-процессов производится в текстовом, табличном и графическом виде, причем последний все более формализуется.

В период «первой волны» для графического представления бизнес-процессов используются блок-схемы, ориентированные графы, сети Петри, методологии SADT, IDEF, DFD. Блок-схемы на основе, определенной в ГОСТ 19.701-90 нотации схем алгоритмов, программ, данных и систем (в англоязычной литературе – ANSI flowcharts), остаются и сегодня простейшим, но практически важным формальным графическим языком описания бизнес-процессов. Пример описания процесса с помощью блок-схемы приведен на рис. 1.3. Блок-схемы позволяют быстро и наглядно показать шаги бизнес-процесса в понятной каждому форме, однако их нотация не предусматривает формализованного описания многих деталей процесса, в частности исполнителей бизнес-функций.

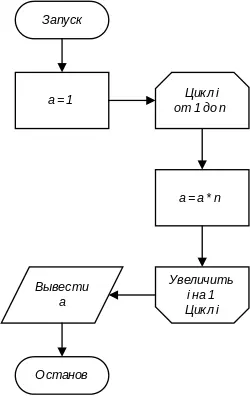

Рисунок 1.3 – Пример простой блок-схемы

Следует отметить возможность использования для описания бизнес-процессов сетей Петри. Использование этого аппарата непосредственно для описания бизнес-процессов, хотя и имеет своих сторонников, не завоевало широкой популярности, так как его графическая нотация не является интуитивно понятной (с ней сложно работать бизнес-аналитикам и менеджерам). Кроме того, есть процессы, которые невозможно описать с его помощью. Однако, забегая вперед, отметим, что сети Петри лягут в основу ряда языков, специально разработанных для моделирования бизнес-процессов в рамках «третьей волны».

В 1980-х гг. предпринимаются первые попытки автоматизации бизнес-процессов (уточним, не отдельных шагов, а хода процесса в целом) путем реализации в программном обеспечении для управления документами (системы электронного документооборота) функций по отслеживанию последовательности выполняемых действий для автоматизации процедур утверждения и выпуска документов. Успех таких систем вдохновляет разработчиков ПО на распространение аналогичного подхода на автоматизацию других функциональных областей бизнеса.

Бизнес-моделирование выделяется в самостоятельное научно-прикладное направление только к началу 1990-х гг. Большинство созданных и применяемых до этого момента методологий не предназначались специально для описания бизнес-процессов, а разрабатывались для моделирования сложных систем и проектирования ПО. Они зачастую лишены строго определенной семантики.

Модели, полученные с помощью таких методологий, как правило, воспринимаются интуитивно, и их интерпретация может меняться в зависимости от пользователя или области приложений модели. Эти модели хорошо подходят для обсуждения бизнес-процессов между сотрудниками компании и руководством, для чего они, собственно, и применялись, но не могут быть основой для работы информационной системы, так как неполны и допускают различные интерпретации.
