Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь по крайней мере одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен проходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.

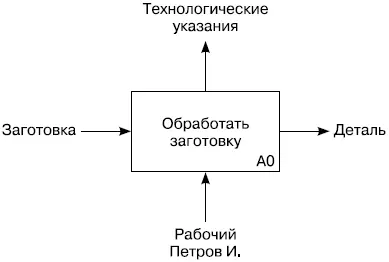

При построении IDEFo-диаграмм важно правильно отделять входящие интерфейсные дуги от управляющих, что часто бывает непросто. К примеру, на рис. III.5 изображен функциональный блок «Обработать заготовку».

В реальном процессе рабочему, производящему обработку, выдают заготовку и технологические указания по обработке (или правила техники безопасности при работе со станком). Ошибочно может показаться, что и заготовка, и документ с технологическими указаниями являются входящими объектами, однако это не так. На самом деле в этом процессе заготовка обрабатывается по правилам, отраженным в технологических указаниях, которые должны соответственно изображаться управляющей интерфейсной дугой.

Рис. III.5

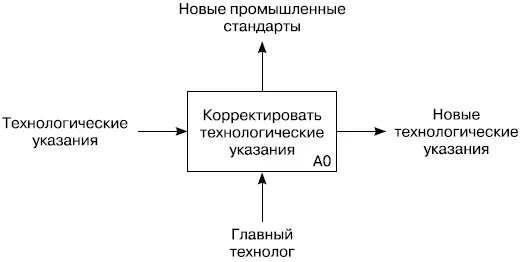

Другое дело, когда технологические указания обрабатываются главным технологом и в них вносятся изменения. В этом случае они отображаются уже входящей интерфейсной дугой, а управляющим объектом являются, например, новые промышленные стандарты, исходя из которых производятся данные изменения (рис. III.6).

Рис. III.6

Приведенные выше примеры подчеркивают внешне схожую природу входящих и управляющих интерфейсных дуг, однако для систем одного класса всегда есть определенные разграничения. Например, в случае рассмотрения предприятий и организаций существуют пять основных видов объектов: материальные потоки (детали, товары, сырье и т. д.), финансовые потоки (наличные и безналичные, инвестиции и т. д.), потоки документов (коммерческие, финансовые и организационные документы), потоки информации (информация, данные о намерениях, устные распоряжения и т. д.) и ресурсы (сотрудники, станки, машины и т. д.). При этом в различных случаях входящими и исходящими интерфейсными дугами могут отображаться все виды объектов, управляющими – только относящиеся к потокам документов и информации, а дугами-механизмами – только ресурсы.

Обязательное наличие управляющих интерфейсных дуг является одним из главных отличий стандарта IDEFo от других методологий классов DFD (Data Flow Diagram) и WFD (Work Flow Diagram).

Часто бывают случаи, когда отдельные интерфейсные дуги не имеет смысла продолжать рассматривать в дочерних диаграммах ниже какого-то определенного уровня в иерархии или, наоборот, – отдельные дуги не имеют практического смысла выше какого-то уровня. Например, интерфейсную дугу, изображающую «деталь» на входе в функциональный блок «Обработать на токарном станке», не имеет смысла отражать на диаграммах более высоких уровней – это будет только перегружать диаграммы и делать их сложными для восприятия. Но при этом бывает и необходимость избавиться от отдельных «концептуальных» интерфейсных дуг и не детализировать их глубже некоторого уровня. Для решения подобных задач в стандарте IDEFo предусмотрено понятие туннелирования.

Обозначение «туннеля» (Arrow Tunnel l) в виде двух круглых скобок вокруг начала интерфейсной дуги обозначает, что эта дуга не была унаследована от функционального родительского блока и появилась (из «туннеля») только на этой диаграмме. В свою очередь, такое же обозначение вокруг конца (стрелки) интерфейсной дуги в непосредственной близи от блока-приемника означает тот факт, что в дочерней по отношению к этому блоку диаграмме эта дуга отображаться и рассматриваться не будет.

Чаще всего бывает, что отдельные объекты и соответствующие им интерфейсные дуги не рассматриваются на некоторых промежуточных уровнях иерархии; в таком случае они сначала «погружаются в туннель», а затем, при необходимости, «возвращаются из туннеля».

Третьим основным понятием стандарта IDEFo является декомпозиция (Decomposition) . Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.

Декомпозиция позволяет постепенно и структурировано представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной и легко усваиваемой.

Модель IDEFo всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой и обозначается идентификатором «А-0».

Обычно IDEFo-модели несут в себе сложную и концентрированную информацию, и для того, чтобы ограничить их перегруженность и сделать удобочитаемыми, в соответствующем стандарте приняты соответствующие ограничения сложности:

• ограничение количества функциональных блоков на диаграмме тремя-шестью. Верхний предел (шесть) заставляет разработчика использовать иерархии при описании сложных предметов, а нижний предел (три) гарантирует, что на соответствующей диаграмме достаточно деталей, чтобы оправдать ее создание;

• ограничение количества подходящих к одному функциональному блоку (выходящих из одного функционального блока) интерфейсных дуг четырьмя.

Разумеется, строго следовать этим ограничениям вовсе не обязательно, однако, как показывает опыт, они являются весьма практичными в реальной работе.

Очень важно при построении модели четко обозначить цель ( purpose ) и точку зрения (viewpoint) модели.

Цель и точка зрения являются весьма важными моментами, влияющими на само содержание модели. Модель бизнес-процессов предприятия, которую создают с целью разработки корпоративной информационной системы, будет существенно отличаться от модели, созданной для регламентации деятельности подразделений компании.

Необходимо понимать, что модель БП с точки зрения главного инженера и с точки зрения главного бухгалтера будут существенно различаться. Точка зрения – это своего рода «фильтр» для процесса.

В основе нотации DFD лежат следующие понятия:

• работа;

• дуга;

• внешняя ссылка;

• хранилище данных.

Работыв DFD обозначают функции или процессы, которые обрабатывают и изменяют информацию. Работы представлены на диаграммах в виде прямоугольников со скругленными углами.
