Изобретение относится к нефтяной промышленности и может найти применение при добыче жидкого топлива. Сущность изобретения заключается в бурении вертикального ствола скважины большого диаметра, который затем обсаживают и производят установку цементного моста в нижней его части. Через установленный цементный мост производят бурение нескольких скважин на проектную глубину, а затем производят установку эксплуатационных колонн в каждой из пробуренных скважин. После цементирования и спуска в вертикальный ствол скважины большого диаметра лифтовых колонн в вертикальном стволе скважины выше цементного моста на лифтовых колоннах монтируют скважинные камеры для установки клапанов или пробок, которые располагают ниже предполагаемого динамического уровня пластовой жидкости при эксплуатации скважины и выше допустимой глубины спуска насосного оборудования, располагаемого в лифтовой колонне наибольшего диаметра.

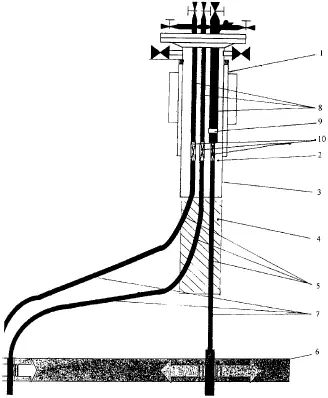

Рис.Способ сооружения скважины

Выше каждой из скважинных камер монтируют клапан-отсекатель, при этом производят обвязку всех установленных эксплуатационных колонн с образованием гидравлически сообщенной системы, смонтированной с возможностью совместного или раздельного функционирования всех эксплуатационных колонн, клапанные устройства с запорной арматурой, посредством которых гидравлически связывают все эксплуатационные колонны, расположенные ниже цементного моста. Одну из лифтовых колонн устанавливают с пропускным сечением, превышающим пропускное сечение каждой из остальных лифтовых колонн, и оборудуют ее противовыбросовым оборудованием, а клапанное устройство располагают ниже предполагаемого динамического уровня пластовой жидкости при эксплуатации скважины и выше допустимой глубины спуска насосного оборудования, располагаемого в лифтовой колонне наибольшего диаметра. Изобретение обеспечивает повышение эффективности добычи углеводородного сырья [152] На момент написания книги патент прекратил действие. .

Нужно отметить, что среди патентообладателей можно встретить и организации, которые прямо или косвенно связаны с нефтяной компанией «ЮКОС». К ним можно отнести такие патенты, как:

Патент РФ № 2160852 на изобретение «Привод штангового глубинного насоса» [153] На момент написания книги патент может прекратить действие. (патентообладатель: ЗАО «Инжиниринговый Центр ЮКОС»; приоритет от 1 июня 1999 г.)

Извлечения из реферата изобретения

Привод предназначен для использования в оборудовании для добычи нефти и может создавать возвратно-поступательное движение штангового насоса. Привод штангового глубинного насоса содержит электропривод, систему преобразования вращения в возвратно-поступательное движение, соединенную с насосом, аккумулятор для утилизации энергии при движении насоса вниз, гибкую связь, соединяющую все элементы конструкции с насосом.

Система преобразования вращения в возвратно-поступательное движение выполнена в виде цепной передачи, содержащей расположенные друг над другом на одной вертикали звездочки с натянутой на них втулочно-роликовой цепью. Одна из боковых ветвей шарнирно соединена с насосом. Звездочки закреплены на одном основании, имеющем возможность горизонтального перемещения с помощью зубчато-реечной передачи, в которой рейка закреплена неподвижно, а шестерня закреплена соосно со звездочкой и приводится во вращение цепью через рычаг, соединенный с шестерней. Аккумулятор выполнен в виде маховика, соединенного с системой преобразования вращательного движения в возвратно-поступательное через повышающий редуктор-мультипликатор.

Электропривод выполнен в виде регулируемого следящего асинхронного электродвигателя, система управления которого соединена с системой преобразования вращательного движения в возвратно-поступательное, а выходной вал – с маховиком. Накопитель энергии содержит маховик с регулируемым маховым моментом, причем механизм изменения махового момента выполнен в виде архимедовой спирали. С архимедовой спиралью соединены по крайней мере два груза, имеющие возможность радиального перемещения в противоположных направлениях относительно оси вращения. Упрощается конструкция, снижается энергоемкость, повышается надежность и универсальность за счет возможности регулирования параметров работы привода и насоса.

Патент РФ № 2242591 на изобретение «Привод штангового глубинного насоса» [154] На момент написания книги патент может прекратить действие. (патентообладатель: ООО «Центр исследований и разработок ЮКОС»; приоритет от 13 мая 2003 г.)

Извлечения из реферата изобретения

Изобретение относится к нефтедобывающей промышленности и может быть использовано при эксплуатации глубинно-насосных скважин, в которых продуктивный пласт разделен на водонасыщенный и нефтенасыщенный интервалы. Обеспечивает повышение нефтеотдачи залежи.

Сущность изобретения: способ включает перфорирование обсадной колонны в нефтенасыщенном и водонасыщенном интервалах пласта, спуск на насосно-компрессорных трубах глубинного насоса так, чтобы он располагался выше продуктивного пласта и был соединен с колонной хвостовых труб, нижний конец которой опускают до забоя, и откачивание пластовой жидкости.

Рис.Привод штангового глубинного насоса (из реферата к патенту)

Согласно изобретению повышают скорость движения нефти в полости обсадной колонны напротив перфорации в нефтенасыщенном интервале пласта. Это осуществляют за счет сужения канала прохода нефти. Для этого на конце колонны хвостовых труб укрепляют устройство – наконечник в виде обтекаемого веретенообразного тела с утолщением длиной, выбранной исходя из протяженности нефтенасыщенного интервала.

Патент РФ № 2166630 на изобретение «Способ контроля за разработкой нефтяного месторождения» [155] На момент написания книги патент может прекратить действие. (патентообладатель: ЗАО «Инжиниринговый центр ЮКОС»; приоритет от 3 сентября 1999 г.)

Извлечения из реферата изобретения:

Изобретение относится к нефтяной промышленности, а именно к способам контроля за разработкой нефтяных месторождений. Обеспечивает повышение эффективности и достоверности способа контроля за разработкой нефтяных месторождений за счет нестационарных процессов фильтрации и определения гидродинамически изолированных участков месторождения, а также позволит обеспечить эффективность проводимых геолого-технических мероприятий. Сущность изобретения: дополнительно исследуют упругие свойства агента вытеснения и вытесняемой жидкости и пористую среду на сжимаемость. Собирают промыслово-технологическую информацию о работе каждой скважины. С учетом этой информации осуществляют математическое моделирование процессов фильтрации с приемлемой степенью совпадения расчетных и фактических технологических показателей и построение математической модели выбранной области нефтяной залежи.
