Владимир Петров - Универсальные приемы разрешения противоречий. ТРИЗ

ТЕХНИЧЕСКОЕ ПРОТИВОРЕЧИЕ (ТП) – это противоречие между определенными частями, качествами или параметрами системы.

ТП возникает при улучшении одних частей (качеств или параметров) системы за счет недопустимого ухудшения других.

Оно представляет собой причину возникновения административного противоречия (АП), углубляя его. В глубине одного АП, чаще всего, лежит несколько ТП.

Изображение технического противоречия

А улучшаем, а Бухудшается.

Как правило, улучшая одни характеристики объекта (например, « А»), мы резко ухудшаем другие (например, « Б»). Обычно приходится искать компромисс, то есть чем-то жертвовать.

Техническое противоречие возникает в результате диспропорции развития различных частей (параметров) системы. При значительных количественных изменениях одной из частей (параметров) системы и резком «отставании» другой (других) ее частей возникают ситуации, когда количественные изменения одной из сторон системы вступают в противоречие с другими.

Продолжим рассмотрение задачи об автобусе.

Задача 1. Автобус(продолжение)

Разбор задачи

Чтобы перевозить много пассажиров, автобус должен быть вместимым, т. е. больших размеров. Однако большой автобус плохо маневрирует.

Таким образом можно сформулировать техническое противоречие (ТП).

ТП:Противоречие между вместимостьюавтобуса и маневренностью.

ФИЗИЧЕСКОЕ ПРОТИВОРЕЧИЕ (ФП) – предъявление диаметрально противоположных свойств (например, физических) к определенной части технической системы.

Оно необходимо для определения причин, породивших техническое противоречие , т. е. является дальнейшим его углублением. Уточнение (углубление) противоречий может продолжаться и дальше для выявления первопричины.

Для человека, не знакомого с ТРИЗ, формулировка ФП звучит непривычно и даже дико – некоторая часть системы должна находиться сразу в двух взаимоисключающих состояниях: быть холодной и горячей , подвижной и неподвижной , длинной и короткой , гибкой и жесткой , электропроводной и неэлектропроводной, быть и не быть и т. д.

Представление физического противоречия

Представление физического противоречия

Представление физического противоречия

Продолжим разбор задачи об автобусе.

Задача 1. Автобус(продолжение)

Разбор задачи

Сформулируем физическое противоречие (ФП) для данной задачи.

ФП:Автобус должен быть большим , чтобы вмещатьмного пассажиров, и маленьким , чтобы быть маневренным.

Если более точно, то эти требования не ко всему автобусу, а только к салону .

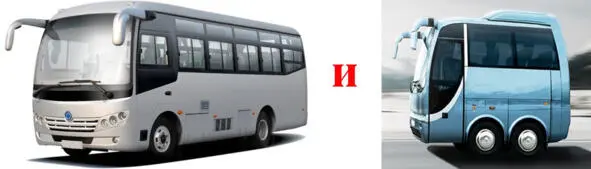

Физическое противоречие

Решение задачи

1. Автобус необходимо сделать динамичным – гибким, например, как змея.

Гибкое судно

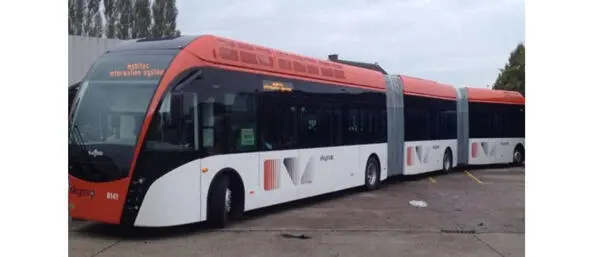

Такой автобус будет вместительным и очень маневренным . Пока таких автобусов не создано, но имеется частичное решение – соединяют два и более автобусов гибким соединением – «гармошкой».

Соединение «гармошкой»

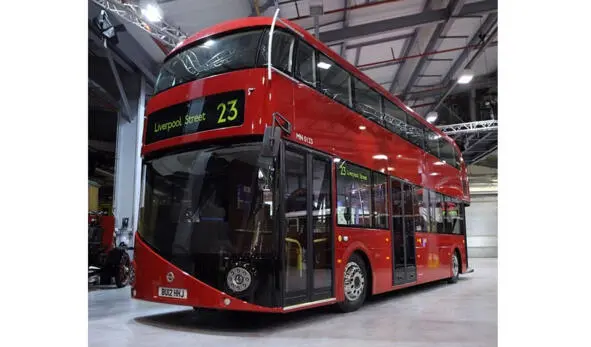

2. Автобус ставится на автобус – двухэтажный автобус.

Двухэтажный автобус

В Лондоне построили 5-этажный автобус. Впервые его использовали во время «Олимпиады-2012». Он высотой 17,68 м.

Пятиэтажный автобус

3. Используют маленькие автобусы, но их пускают столько, сколько нужно в данных момент.

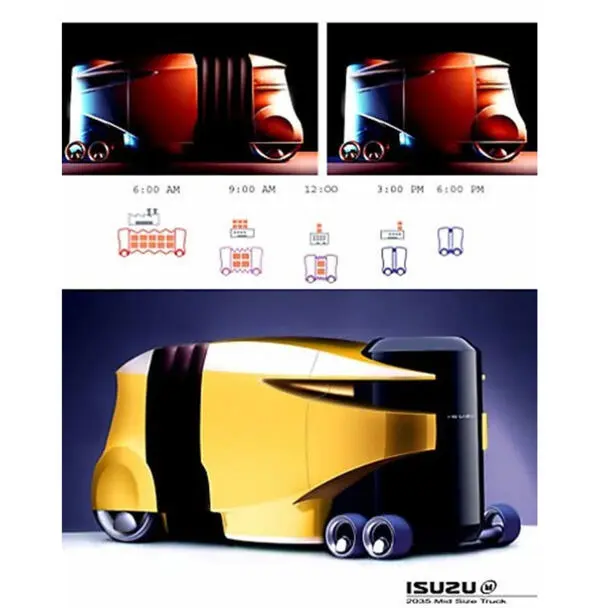

Существует проект автобуса, складывающегося или растягивающегося с помощью гармошки в зависимости от потребности – количество пассажиров. В часы пик автобус растягивается полностью, а при малом количестве пассажиров – полностью складывается.

Раздвигающийся автобус

В данной книге мы будем рассматривать только технические противоречия 2 2 Подробное описание всех трех видов противоречий в: Петров Владимир. Основы ТРИЗ: Теория решенияи зобретательских задач/ Владимир Петров. [б. м.]: Издательские решения, 2018. —720 с. – ISBN 978-5-4493-3726-9 Петров В. М. Теория решения изобретательских задач – ТРИЗ: учебник по дисциплине «Алгоритмы решения нестандартных задач». М: Солон-Пресс, 2017. – 500 с.: ил. ISBN: 978-5-91359-207-1 Петров В. М. ТРИЗ. Теория решения изобретательских задач. Уровень 1. М: Солон-Пресс, 2017. – 252 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-239-2 Петров В. М. ТРИЗ. Теория решения изобретательских задач. Уровень 2. М: Солон-Пресс, 2017. – 224 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-246-0 Петров В. М. ТРИЗ. Теория решения изобретательских задач. Уровень 3. М: Солон-Пресс, 2017. – 220 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-268-2 Петров В., Абрамов О. ТРИЗ. Теория решения изобретательских задач. Уровень 6. Учебник – М.: СОЛОН-Пресс, 2018 – 408 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-319-1 Петров В., Абрамов О. ТРИЗ. Теория решения изобретательских задач. Уровень 6. Задачник. – М.: СОЛОН-Пресс, 2018 – 212 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-320-7 .
