Таких репитеров можно присоединить к матке сколько угодно. Один из репитеров помещается перед рулевым.

С магнитным же компасом никаких репитеров связать нельзя.

Едва ли следует напоминать о том, что на гирокомпас магнитные силы не действуют и что на него, следовательно, железные и стальные массы корабля никакого влияния не оказывают.

Из всех механических роботов гирокомпас является бесспорно наиболее замечательным и удивительным.

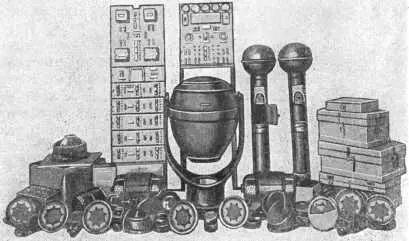

Гирокомпас со всеми принадлежностями для линейного корабля. Гирокомпас-матка (виден посредине, справа от него два репитера (высокие тумбы).

В мировом пространстве вот уже два миллиарда лет носится вокруг Солнца огромный земной шар, в каждые двадцать четыре часа совершающий один оборот вокруг своей оси. Это величественное движение происходит бесшумно, спокойно, без малейших сотрясений, и поэтому ни одно живое существо его не ощущает, даже не подозревает о нем. Более того, человеческий род считал Землю совершенно неподвижной и еще недавно — с исторической точки зрения — посылал на костер тех дерзких мыслителей, которые утверждали, что Земля вертится.

И вот теперь изобретательная человеческая мысль создала такое механическое «существо», для которого вопрос о том, вращается ли Земля, становится праздным, наивным, даже глупым, так как оно отлично «чувствует» вращение Земли в каждое мгновение своей «жизни». И не только чувствует, но еще обязательно само располагается по меридиану. Если что-либо его выведет из этого положения, оно начинает «беспокоиться» и вертеться до тех пор, пока опять не совпадет с меридианом. Находиться в меридиане для него «высшее блаженство». Это механическое «существо» — гирокомпас, прошедший долгий путь от опытов Леона Фуко до последних работ многих сотен исследователей в различных странах земного шара.

Изобретение робота-компаса привело к появлению ряда других роботов, тесно связанных с ним и имеющих большое значение в мореходном деле. К ним в первую очередь относится курсограф — аппарат, непрерывно записывающий на бумажной ленте курс корабля, то есть направление, по которому он плывет. Курс математически определяют углом между северным направлением меридиана места наблюдения и направлением движения корабля.

Курсограф по внешности представляет собою небольшой металлический ящик, укрепляемый на стенке штурманской рубки. В верхней части крышки курсографа находится круглый прорез, края которого разделены на градусы. Вверху стоит нуль. Счет градусов идет по движению часовой стрелки. Внутри прореза помещается стрелка в виде кораблика. Эта стрелка показывает курс корабля в каждый момент его движения. В нижней части крышки курсографа имеется окно, через которое видна широкая полоса бумаги, разграфленная на клетки.

Внешний вид курсографа. Вверху в круглом отверстии виден диск со стрелкой в виде кораблика. Внизу в окне — движущаяся лента бумаги, на которой два пера записывают курс корабля. Правое перо отмечает градусы курса.

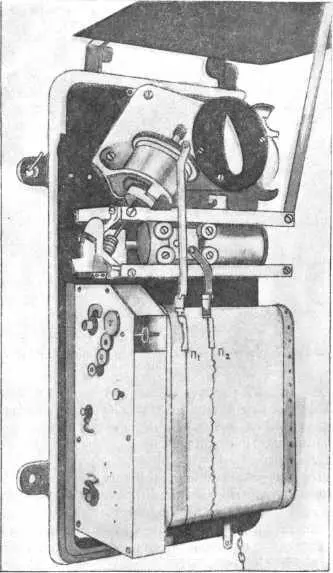

Курсограф со снятой крышкой. Видно внутреннее устройство: диск с корабликом, движущаяся лента бумаги, самопишущие перья и другие части.

На поперечных линиях указаны градусы, на продольных — часы и минуты. Бумага приводится в медленное движение часовым механизмом. Над бумагой помещены два пера с чернилами. Каждое из них чертит на бумаге непрерывную линию. Правая линия и представляет курс корабля в градусах.

Курсограф работает автоматически. Это робот. Внутри его коробки скрыт электромоторчик-репитер такого же типа, как и у компасов-репитеров. Этот моторчик электрически связан с гирокомпасом и в точности воспроизводит его показания с помощью стрелки-кораблика и самопишущих перьев.

Кормовые (задние) весла на древнегреческом корабле, служившие для управления им.

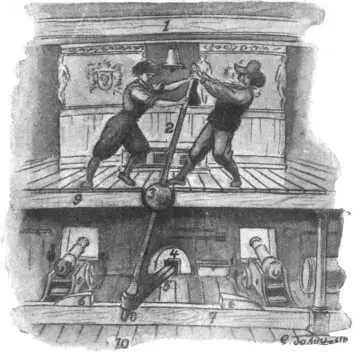

Управление рулем на корабле XVI века. 1 — верхняя палуба; 2 — ворот, свободно скользящий в шаровом шарнире, 3 — шар, служащий универсальным шарниром для ворота, 4 — руль; 5 — румпель; 6 — стопор; 7 — бимс, поддерживающий румпель; 8 — железный шкворень; 9 — железная палуба; 10 — батарейная палуба.

Гирокомпас позволил также полностью автоматизировать управление кораблем, идущим по прямой линии, точнее — с неизменным курсом.

Мысль об использовании волчка для управления корабельным рулем возникла давно, еще в конце прошлого века, когда Обри применил гироскоп Фуко для мин Уайтхеда. Но тогда осуществить ее нельзя было из-за того, что волчок гироскопа, сохраняя положение своей оси в пространстве, непрерывно меняет его относительно Земли. В торпедах, движение которых продолжается лишь несколько десятков секунд, перемещение оси волчка почти незаметно — оно лишь незначительно сказывается на направлении пути торпеды. Не то получается на корабле, идущем по заданному курсу многие часы, а иногда и несколько суток. Здесь гироскоп ничего поделать не может.

Спаренные штурвалы, применявшиеся для управления рулем на больших судах в начале XIX века.

Лишь изобретение гирокомпаса дало техническую возможность для превращения волчка в рулевого. Такой механизм был сконструирован за последние пятнадцать лет и получил название гирорулевого. Это высшее достижение техники в деле управления кораблем, завершающее развитие рулевого дела на протяжении по крайней мере пяти тысяч лет.

Самый древний способ поворачивать корабль в ту или другую сторону состоял в действии веслами, расположенными в кормовой части. Такие рулевые весла применяли, например, египтяне еще за полторы тысячи лет до начала нашего летоисчисления.

Около тысячи лет тому назад был изобретен корабельный руль. Управление рулем на средневековых парусниках было делом тяжелым и требовало иногда усилий нескольких человек.

Руль английского океанского парохода «Беренджерия». Вес руля — 55 тонн. Для починки руль был снят с парохода и на специальной прицепной тележке, которую тащил мощный тягач, был отправлен из Саутгемптона в Дарлингтон. По железной дороге его нельзя было перевезти — не было подходящей платформы.
