Стоит теперь это реле поместить возле открытой форточки вашей комнаты, и оно будет следить за всяким влетающим или вылетающим комаром. Каждый комар своим писком будет зажигать лампу, звонить, пускать в ход электродвигатель или даже стрелять из пушки.

От звукового реле с одной функцией (одним действием) нетрудно перейти к звуковому реле со многими функциями.

Таким и является «мистер Телевокс», человекоподобный робот наших дней, изобретенный американским инженером Венсли. Внешность «мистера Телевокса» не очень привлекательна: квадратная голова с какими-то прямоугольниками вместо глаз и рта, дамская шпилька вместо носа, открытое деревянное туловище со сложным переплетением проводов и механизмов внутри, наконец, нелепые руки и ноги.

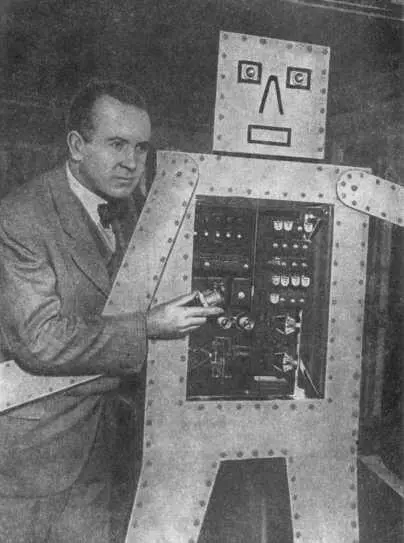

Слышащий робот (телевокс) и его изобретатель инженер Венсли.

Что это? Неудачная работа мастера или шутка изобретателя?

Конечно, это шутка, имеющая целью все же указать на человекоподобные действия робота. Телевокс обладает способностью слышать и исполнять несколько различных приказаний, отдаваемых при помощи звуков свистка.

Лет семь назад инженер Венсли в первый раз демонстрировал своего телевокса представителям печати.

Сидя за столиком, Венсли взял в руки телефонную трубку с аппарата, стоявшего перед ним. В этот самый момент что-то щелкнуло в другом телефонном аппарате перед телевоксом, и затем раздалось жужжание: з-з-з-з.

По-видимому, телевокс отвечал, что слушает. Тогда Венсли поднес к губам свисток и издал протяжный звук: ту-у-у-ут. Телевокс снова ответил, но на этот раз прерывистым жужжанием: дз…дз…дз…

Венсли снова свистит. Теперь телевокс отвечает уже действием: он как-то странно, не двигая руками, поднимает американский национальный флаг, открывая портрет Вашингтона, первого американского президента.

Присутствовавшие в лаборатории Венсли журналисты и сотрудники газет разразились аплодисментами, приветствуя первое проявление способностей телевокса.

После этого, давая различное число повторных свистков, Венсли заставил телевокса пустить в ход вентилятор, зажечь лампы в комнате, открыть окна, закрыть двери, пустить в ход пылесос.

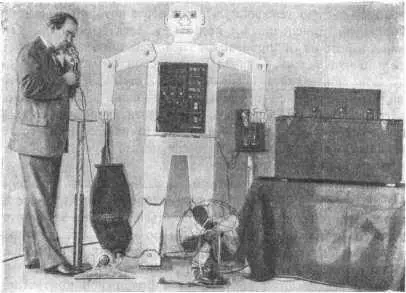

Телевокс, получив команду Венсли по телефону, действует — пускает в ход пылесос (слева с черным мешком) и вентилятор.

Присутствующих особенно поражало то обстоятельство, что телевокс исполнял все эти приказания, не сходя с места, не двигая ни одним членом своего деревянного нескладного тела.

Телевокс выполнил еще несколько приказаний, отданных свистками. После этого Венсли сообщил присутствующим, что телевоксу можно отдавать приказания не только по телефону, находящемуся возле него, но, что очень важно, и из любого места Нью-Йорка. Сейчас этот опыт будет проделан.

Через полминуты раздался звонок городского телефона, который Венсли поставил к телевоксу. Снова в аппарате что-то щелкнуло, и телевокс оживленно зажужжал. Потом жужжание прекратилось, и телевокс стал повторять прежние действия — подъем флага, открывание окон.

— Послушайте, мистер Венсли, — воскликнул один из нетерпеливых посетителей, — что за странность: как это ваш глубокоуважаемый механический джентльмен может поднимать флаг, не двигая руками, закрывать или открывать двери, не сходя с места, и вообще разбираться во всех ваших бесчисленных свистках, в которых и живой человек ничего не поймет?

— В этом нет ничего странного, — улыбнулся Венсли. — Все объясняется довольно просто.

— Смешная человекообразная внешность телевокса в его действиях никакой роли не играет. Мой робот, если отбросить его оболочку, представляет собою центральную автоматическую телефонную станцию, к которой в качестве абонентов присоединено несколько электромоторов. Эти электромоторы и производят все действия, которые вы только что видели, — начал Венсли свои объяснения. — Вон там, — указал Венсли, — находятся электродвигатели, открывающие и закрывающие окна. Вот дверной электромотор. Ну, а что в каждом вентиляторе и в каждом пылесосе имеются электромоторы, это вам всем известно. Каждый из этих электромоторов можно пустить в ход при помощи обычного выключателя. Вот посмотрите, — с этими словами Венсли повернул выключатель оконных электромоторов. Электромоторы заработали, и окна стали закрываться. — Вся задача телевокса заключается в том, чтобы по моему или по вашему приказанию делать соответствующее включение или выключение. Это производится специальным распределителем с несколькими контактами и подвижной контактной ручкой. Взгляните вот на эту схему. На ней показано устройство телевокса.

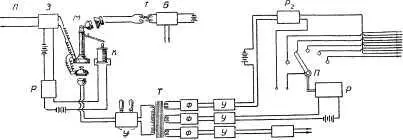

Схема устройства телевокса. Л — телефонная линия; 3 — зуммер; М — микрофон; К — катушка; Т — трансформатор; У — усилитель; Ф — фильтр; Р2— исполнительное реле; П — переключатель.

Вот электродвигатели, их у меня пять. Все они получают ток из осветительной сети. Для этого я вставляю вилку в обычную штепсельную розетку.

Один провод от штепсельной вилки идет к подвижной ручке распределителя, другой через исполнительное реле дает ветви к моторам. Когда телевокс не работает, ручка распределителя покоится на нулевом контакте. Чтобы пустить в ход какой-либо электродвигатель, скажем номер второй, нужно поместить ручку на его контакт и затем с помощью исполнительного реле замкнуть цепь. Тогда электромотор номер второй начнет работать.

Перемещение ручки распределителя с одного контакта на другой производится короткими свистками. Один свисток переводит ручку с нулевого на первый контакт, два — с нулевого на второй и т. д.

Для замыкания цепи служит другой свисток, с другим тоном, например ми. Наконец, для приведения всех аппаратов в начальное состояние служит третий свисток, с новой высотой тона, скажем соль.

Ухом телевокса служит обычный микрофон, превращающий звуковые волны в электрические переменные токи, которые очень слабы и непосредственно не могут действовать на приборы. Поэтому их подвергают сначала усилению, потом через трансформатор подводят к трем электрическим фильтрам. Каждый фильтр пропускает электрические колебания только одной определенной частоты, соответствующие либо тону до, либо ми, либо соль.
