Подобные же радиоуправляемые самолеты-мишени применялись и в германской армии.

Но одними самолетами-мишенями военное применение радиоуправляемых аэропланов, конечно, не ограничится. Это видно хотя бы из того, что английское министерство авиации в марте 1936 года передало аэропланостроительной фирме Ди-Хэвленд крупный заказ на постройку радиоуправляемых самолетов-бомбардировщиков. В 1937 году эти воздушные корабли без экипажей войдут в строй английского военно-воздушного флота.

Несомненно, что примеру Англии последуют и другие государства.

В грядущей войне радиоуправляемые самолеты-бомбардировщики будут принимать деятельное участие в боевых операциях, совершая налеты на противника и сбрасывая там бомбы. Управление ими может производиться с командного самолета, летящего где-либо далеко в стороне или в стратосфере.

За последние годы появились также сведения о том, что изобретены воздушные торпеды, управляемые по радио. Такая торпеда представляет собой небольшой самолет-автомат, в корпусе которого находятся взрывчатые вещества. Эти торпеды предназначаются для отправки на противника с тяжелых бомбардировщиков или дирижаблей. Они могут применяться для атаки как по наземным, так и по воздушным целям.

Опыты с управлением машинами на расстоянии по радио настолько увлекательны, что ими все больше начинают заниматься и ребята, достигая значительных успехов.

Так, например, в 1932 году два американских школьника, Давид Бамз и Гомер Ховард, из города Гомоны (в Калифорнии), построили модель парусной яхты, управляемую по радио. Сначала они хотели сделать кораблик, приводящийся в движение электродвигателем. Но потом отказались от этой мысли:

— Слишком тяжелы аккумуляторы, да и мощность мотора будет незначительная, чтобы быстро двигать наш кораблик. То ли дело ветер и паруса! Аккумуляторов им не нужно! — решили ребята.

Работа по изготовлению самой яхты происходила в модельном кружке помонского яхтклуба под руководством кружковода. Яхта была длиною в два с четвертью метра и получилась очень красивая. Подводная часть ее была окрашена в красный цвет, надводная — в белый.

Передатчик и приемник Бамз и Ховард, будучи опытными радиолюбителями, сделали самостоятельно.

Посмотреть на плавание «Элайты» — так назвали яхту ее юные строители — собрался весь яхтклуб. Был яркий майский полдень. Дул легкий ветерок. И маленький кораблик, резво рассекая волны, быстро стал удаляться от берега Помонского озера.

— Здорово идет, как настоящая! — восхищались ребята, толпившиеся возле передатчика.

— Ну-ка, Давид, начинай действовать! Поверни-ка ее вправо! — торопили Бамза любопытные зрители.

Бамз нажал на кнопку, и в то же мгновение «Элайта» плавно стала заворачивать влево.

— Поворачивает! Только почему влево, а не вправо? — закричали ребята.

— Можно и вправо, — с деланным спокойствием ответил Бамз, стараясь скрыть свое радостное волнение. Два последовательных нажатия на кнопку действительно заставили изящную модель повернуть направо.

Плавание «Элайты» продолжалось целый час. За это время кораблик, подчиняясь велению неосязаемых электромагнитных волн, множество раз менял свой курс, плывя и по ветру и против ветра, лавируя зигзагами. В конце концов «Элайта» самостоятельно подошла к маленькой пристани, которая была сооружена для нее у берега. Гордые своим успехом, Бамз и Ховард осторожно понесли ее в яхт- клуб.

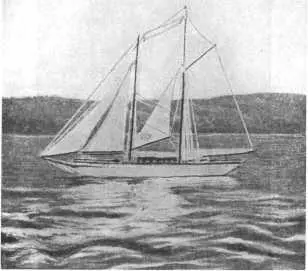

Модель парусной яхты «Элайта», управляемая по радио.

Американский школьник Гомер Ховард устанавливает в модели яхты радиоприемник для управления по радио.

Радиоаппарат для управления «Элайтой» был совсем простой, так как от кораблика требовалось выполнение только трех приказаний: прямо, поворот направо, поворот налево.

Это достигалось следующим образом. Румпель (рычаг, поворачивающий руль) был соединен со стержнем из мягкого железа (см. схему), который мог втягиваться внутрь двух проволочных катушек, расположенных по обеим сторонам от румпеля. Если стержень втягивается в левую катушку, то руль поворачивается вправо, и кораблик идет вправо. Если же стержень втягивается в правую катушку, то руль поворачивается влево, и кораблик идет влево.

Обе катушки — их называют еще соленоидами — соединены последовательно. Для питания катушек током служит батарея аккумуляторов, один полюс которой присоединяется к ручке распределителя, а другой — к тому проводу, который соединяет соленоиды.

Распределитель состоит из двух горизонтально один над другим расположенных дисков. Нижний — подвижной — имеет изогнутые в одну сторону зубцы. Его называют храповым колесом. С ним наглухо соединена рукоятка распределителя. Верхний диск неподвижен. На нем по окружности на равных расстояниях размещены шестнадцать контактов. Занумеруем их цифрами от 1 до 16. Часть контактов (номера 1, 5, 9, 13) соединена друг с другом и еще с проводом, идущим в левый соленоид; другая часть (номера 3, 7, 11, 15) тоже соединена друг с другом и еще с проводом, идущим в правый соленоид; все остальные контакты пустые, то есть ни с чем не соединены.

При вращении храпового колеса рукоятка распределителя будет попадать то на контакты первой группы, и тогда ток будет пробегать по левому соленоиду, то на контакты второй группы, и тогда ток будет проходить по правому соленоиду, то, наконец, на контакты третьей группы — пустые, и тогда ток в соленоиды не пойдет. В первом случае руль повернется вправо, во втором — влево, а в третьем — станет в прямое положение (под давлением воды при движении кораблика).

Американский школьник Давид Бамз, нажимая на ключ передатчика, по радио заставляет «Элайту» маневрировать.

Для вращения храпового колеса служит криволинейный рычажок, один конец которого притягивается электромагнитом, другой же упирается в зубец. Этот электромагнит называется «реле распределителя или коммутатора». Для его питания служит вторая батарея аккумуляторов.

Нормально цепь этой батареи разомкнута. Но в нее включено еще одно так называемое первичное реле. Это тоже электромагнит. Но его обмотка питается током, который дает радиоприемник. Сердечник же служит проводником для цепи реле распределителя.

Если в радиоприемник этого устройства попадет электромагнитная волна, тогда по обмотке электромагнита первичного реле пробежит слабый электрический ток. Электромагнит притянет к сердечнику якорек. Это замкнет цепь реле распределителя. К его электромагниту притянется конец криволинейного рычажка, другой конец которого, зацепив за один из шестнадцати зубьев храпового колеса, повернет его на одну шестнадцатую оборота. При этом рукоятка распределителя передвинется с одного контакта на другой, соседний. Контакты расположены так, что первый дает поворот налево, второй — ход прямо, третий — поворот направо, четвертый — опять прямо, пятый — поворот налево, шестой — прямо и так далее.
