Но вот командир поворачивает рукоятку, и наружная башня вдруг начинает вращаться. Казалось бы, что это верный способ полностью ослепить наблюдателя. Однако в действительности происходит совсем обратное: щели как будто растягиваются, броневые промежутки между ними исчезают. И через несколько секунд башня становится прозрачной. Наблюдатель видит вокруг себя всю местность. Отчего это?

Причина такого любопытного явления кроется в нашем глазу. Он обладает способностью задерживать на десятую долю секунды то изображение вещи, которое в нем получается. Когда щель стробоскопа перемещается, отдельные полоски, видимые через щель, сливаются в одну общую картину. Для этого требуется только, чтобы стробоскоп вращался со скоростью приблизительно четырехсот оборотов в минуту.

Если в стробоскоп попадет пуля, свинцовые брызги могут пройти сквозь щели наружной башни, но они будут задержаны триплексом внутренней башни.

Танковый стробоскоп. На наружной стенке видны узкие прорези, на внутренней — окна, закрытые триплексом.

Башенный (цилиндрический) стробоскоп — ценный прибор для наблюдения, так как дает круговой обзор, что очень важно, например, для командира танка. Такие стробоскопы применяются и в наши дни.

Однако у стробоскопа имеется все же серьезный недостаток — сквозь узкие щели он пропускает очень мало света. Сквозь него хорошо видно в яркий солнечный день, если же небо закроется тучами, видимость значительно ослабляется, а в сумерки и вовсе ничего не увидишь.

Это заставляет искать более совершенный прибор для кругового наблюдения. Таким является в настоящее время оптический танковый купол системы Герца. Состоит он, как и стробоскоп, из двух башен, вставленных одна в другую.

В наружной башне, которая, в отличие от стробоскопа, неподвижна, по окружности высверлено двенадцать круглых десятимиллиметровых отверстий. К ним приставлено двенадцать сложно устроенных перископов. Перископы направляют лучи света вниз и внутрь второй тоже неподвижной башни. Каждый перископ дает изображение местности на стеклянной пластинке. Командир смотрит на пластинки, как в окна, и видит все, что делается вокруг танка, видит даже свой танк, его края.

Если пуля испортит какой-либо объектив перископа, его тут же заменяют новым.

Оптический танковый купол имеет светосилу почти в три раза бóльшую, чем стробоскоп, и предоставляет наблюдателю большие удобства.

Для водителей танков, чтобы они могли во время боя следить за местностью впереди машины, устраивают геоскопы. Название это происходит от греческих слов «ге» — земля и «скопео» — смотрю.

Геоскоп — это сложный перископ. Один конец его с объективом просовывается наружу, другой, загнутый книзу, остается внутри танка. Геоскоп дает довольно большое поле зрения и гораздо удобнее простой смотровой щели.

Танковый купол Герца. Состоит из 12 призматических перископов: 1 — наружная броневая башня, 2 — отверстие, 3 — объектив, 4 — призма-отражатель, 5 — матовая пластинка, 6 — конденсор, 7 — собирательная линза, 8 — вспомогательные линзы (оборачивающие изображение), 9 — внутренний броневой колпак, 10 — зеркало.

Геоскоп — зрительный прибор для водителя.

Для стрельбы из пушек и пулеметов применяются панорамные перископы специального устройства. Их называют панорамно-перископически — ми прицелами. Устанавливают прицелы в крыше боевой башни в особом станке так, чтобы между окуляром (часть прицела, куда смотрят глазом) и стенкой башни было свободное пространство для головы стрелка.

Прицел позволяет точно наводить орудие или пулемет на цель.

Смотровые щели, перископы, стробоскопы, геоскопы — это глаза танка. Они позволяют танкистам видеть, что делается вокруг, и целиться в противника. Они устроены так, что защищают наблюдателя от пуль. Но когда танк движется по пересеченной местности, все предметы в глазах наблюдателей начинают плясать, и чем быстрее идет танк, тем неистовее делается пляска: деревья, холмы, кочки то подпрыгивают вверх до неба, то проваливаются куда-то под землю.

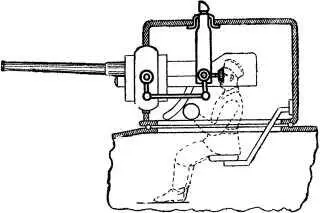

Панорамно-перископический прицел для пушки. Верхняя часть прицела пропущена через крышу башни.

При такой пляске от каждого члена экипажа, ведущего наблюдение, требуются большое искусство и большая выучка, чтобы хорошо разобраться в том, что делается вокруг. Впрочем, все вокруг может видеть только один командир танка, и то если он находится в достаточно большой машине; остальные видят каждый только кусочек местности перед собой. Поэтому можно сказать, что хотя у танка и много глаз, но в целом он все еще остается довольно близоруким.

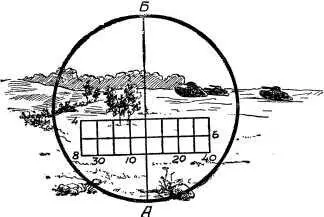

Что видит башенный стрелок через трубу прицела (поле зрения прицела): АБ — линия вертикальной наводки, — линия горизонтальной наводки при стрельбе на расстояние до 400 метров, то же на расстояние до 600 метров, 8 — то же до 800 метров, 10, 20, 30, 40 — деления угломера (в тысячных долях расстояния до цели).

При движении танка внутри машины становится шумно. Каждый звук в закрытой со всех сторон броневой коробке, многократно отражаясь от стенок, утраивается в силе. В бою же, когда начинают говорить пушки и пулеметы, шум превращается в грохот. Голос человеческий в нем теряется.

Чтобы танк мог в полной мере проявить свою боевую силу, его командир должен руководить всеми действиями экипажа. Однако, если командир начнет выкрикивать слова команды в бою, его никто не услышит.

Тут требуются какие-то дополнительные средства внутренней связи. Если командир находится вблизи водителя, то он может передавать командные сигналы просто рукой. Скажем, танку требуется повернуть влево. Тогда командиру достаточно прикоснуться к левому плечу водителя. Для поворота вправо командир положит руку на правое плечо водителя. Пушку противника он может обозначить двумя вытянутыми пальцами и указать ими в ту сторону, где пушка находится.

Если командир танка расположен от водителя на таком расстоянии, что рукой до него уже не дотянешься, то пользуются переговорной трубкой — танкофоном.
