Для смягчения ударов балки заднего моста о раму при работе автомобиля в тяжелых дорожных условиях на лонжеронах рамы установлены резиновые буфера.

Подвеска автомобиля воспринимает основные динамические нагрузки от воздействия неровностей дороги. Для обеспечения большей плавности хода и для гашения колебаний автомобиля в его передней подвеске установлены гидравлические амортизаторы двухстороннего действия.

Передняя подвеска автомобилей (рисунок 4.23) состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. В средней части рессоры прикреплены двумя стремянками 7 к площадке балки передней оси. Между рессорами и балкой установлены кронштейны 10 амортизаторов 11.

Передние концы рессор с помощью отъёмных ушков 23 и пальцев 21 прикреплены к кронштейнам 20. Втулки 22 отъёмных ушков изготовлены из антифрикционного ковкого чугуна, повышающего износостойкость соединений с пальцами рессор. Задние концы передних рессор скользящие и опираются на сменные защитные сухари 15 и боковые вкладыши 19.

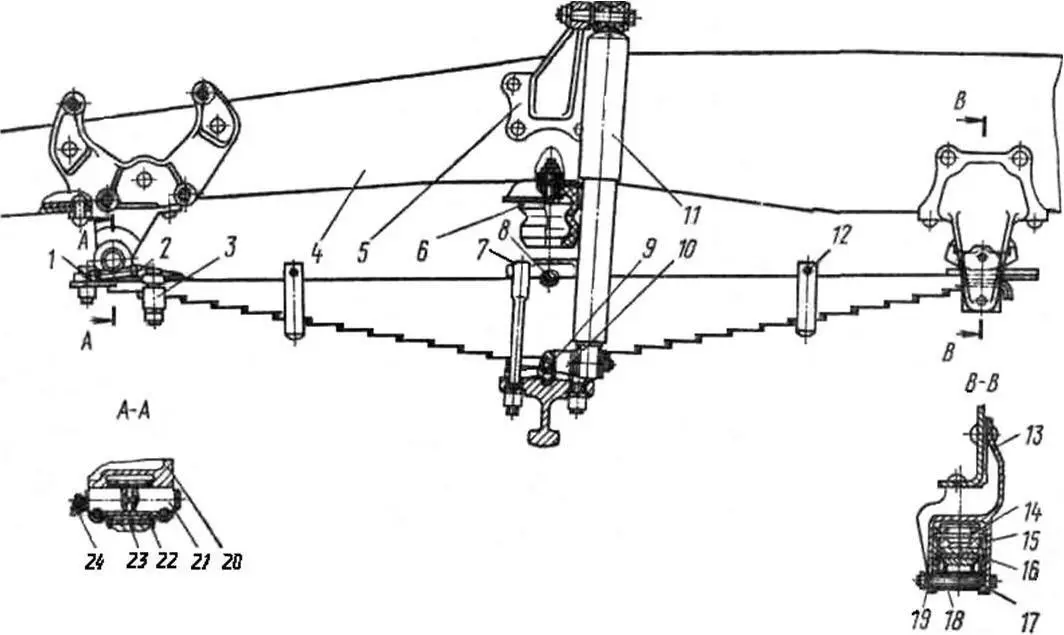

Рисунок 4.23 – Передняя подвеска

1 – болт крепления ушка; 2, 17 – болты стяжные; 3 – накладка ушка; 4 – рама автомобиля; 5, 10 – кронштейны амортизатора верхний и нижний; 6 – буфер рессоры; 7 – стремянка рессоры; 8 – накладка; 9 – штифт, 11 – амортизатор; 12 – хомут; 13 – кронштейн задний рессоры; 14 – палец сухаря; 15 – сухарь; 16 – накладка коренного листа; 18 – втулка; 19 – вкладыш; 20 – кронштейн передний рессоры; 21 – палец ушка; 22 – втулка ушка; 23 – ушко рессоры; 24 – маслёнка

Рессора состоит из 15 листов. Коренной лист рессоры прямоугольного сечения, а остальные листы Т-образного сечения. На скользящем конце коренного листа заклёпками закреплена накладка 16, предохраняющая его от износа. Пальцы рессор смазываются через маслёнку.

Амортизаторы передней подвески соединены с рамой автомобиля и передней осью при помощи пальцев и резиновых втулок. Втулки компенсируют перекосы и смягчают ударные нагрузки, передаваемые от оси автомобиля на раму. С обоих торцов резиновых втулок установлены шайбы.

При движении автомобиля по дороге с небольшими препятствиями амплитуда колебаний подвески незначительна и сопротивление, создаваемое амортизаторами, невелико. На неровной дороге амплитуда колебаний подвески возрастает, при этом амортизатор оказывает большое сопротивление, предотвращая раскачивание автомобиля и поглощая энергию, как при плавном, так и при резком сжатии и отдаче рессор.

Для ограничения хода передней подвески служат резиновые полые буфера 6, закреплённые на лонжеронах рамы.

Передняя подвеска некоторых автомобилей КамАЗ имеет стабилизатор поперечной устойчивости, который увеличивает угловую жёсткость подвески, уменьшая угол крена подрессоренной части автомобиля при действии на автомобиль поперечной (боковой) силы, повышает устойчивость движения автомобиля.

Штанга стабилизатора в средней части закреплена на балке передней оси в резиновых подушках с помощью обойм, накладок и стремянок. Штанга стабилизатора стойками шарнирно соединена с кронштейнами, установленными на левом и правом лонжеронах рамы. Соединение стоек с кронштейнами рамы аналогично креплению амортизатора.

Задняя подвеска автомобилей балансирного типа. Она обеспечивает равенство вертикальных нагрузок, приходящихся на средние и задние колеса одной стороны. Это достигается тем, что сама рессора выполняет функции балансира, так как средней частью она установлена на качающейся опоре, а концы рессоры опираются на балки мостов.

Задняя подвеска автомобиля КамАЗ представлена на рисунке 4.24. Качающаяся опора 12 свободно (на втулке) установлена на оси 13, закреплённой в кронштейне 6. К опоре 12 стремянками 7 прикреплена рессора 5. Своими концами рессора через кронштейны 4 и 8 опирается на балки среднего и заднего мостов. Поскольку продольное перемещение концов рессоры в кронштейнах 4 и 8 не ограничено, она разгружена от передачи продольных усилий и моментов, действующих в продольной плоскости, но воспринимает боковые усилия.

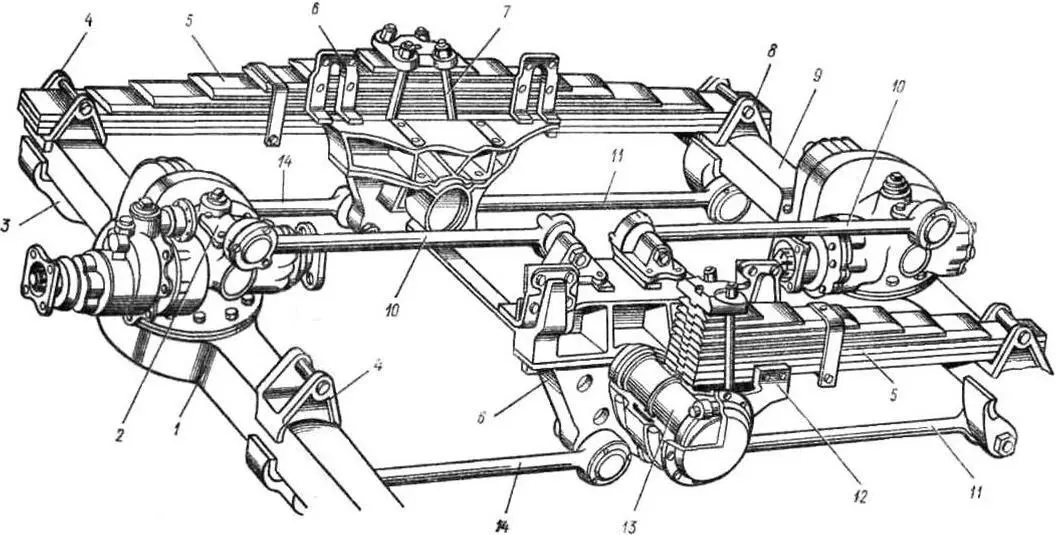

Рисунок 4.24 – Задняя подвеска автомобиля КамАЗ

1 – средний мост; 2 – кронштейн верхней реактивной штанги; 3 – кронштейн нижней реактивной штанги; 4, 8 – кронштейны установки рессоры; 5-рессора; 6 – кронштейн подвески; 7 – стремянка рессоры; 9 – задний мост; 10 – верхняя реактивная штанга; 11, 14 – нижние реактивные штанги; 12 – качающаяся опора; 13 – ось опоры

Продольные силы и моменты передаются системой реактивных штанг – верхних 10 и нижних 11 и 14. Каждая из штанг шарнирно соединяется с балкой моста и с рамой автомобиля. Таким образом балансирная подвеска образует сложный многозвенник, необходимая кинематика которого обеспечивается большим числом шарнирных соединений.

Подвеска переднего моста (рисунок 4.25) состоит из двух продольных полуэллиптических рессор 10, работающих совместно с двумя гидравлическими амортизаторами 4 двойного действия телескопического типа.

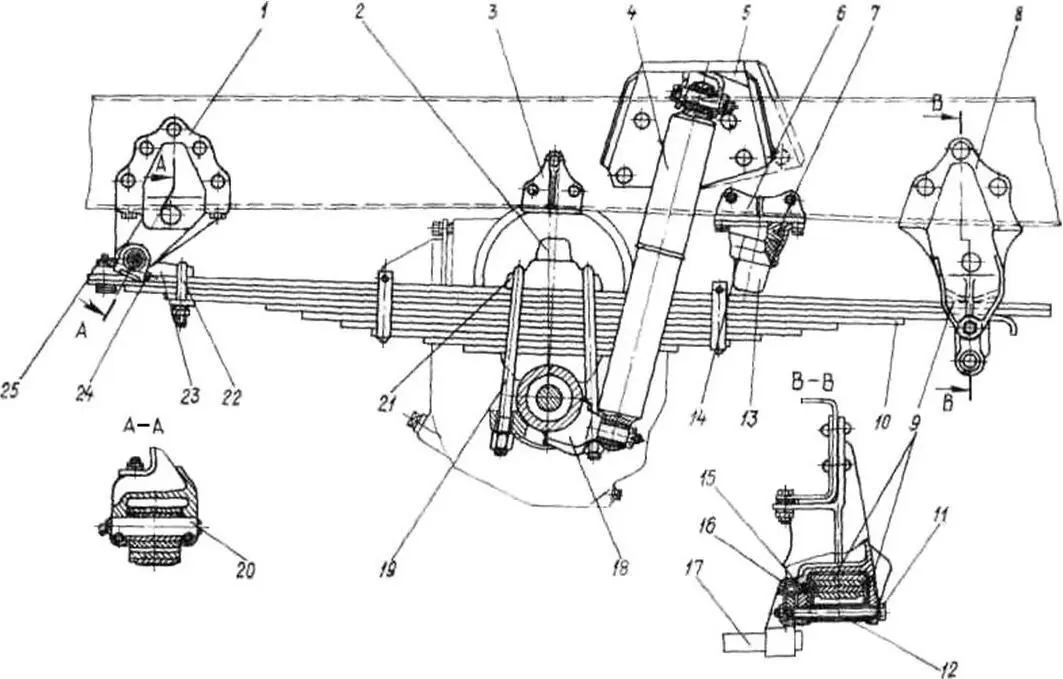

Рисунок 4.25 – Подвеска переднего моста

1, 8 – кронштейны передний и задний; 2 – буфер рессоры; 3 – кронштейн буфера упорный; 4 – амортизатор; 5, 18 – кронштейн амортизатора; 6 – кронштейн дополнительного буфера; 7 – подкладка; 9 – вкладыши; 10 – рессора; 11 – болт; 12 – втулка распорная; 13 – буфер дополнительный; 14 – обойма; 15 – пластина регулировочная; 16 – пластина стопорная; 17 – стяжка задних кронштейнов; 19, 22 – стремянки; 20 – палец ушка рессоры; 21 – накладка; 23 – ушко рессоры; 24 – клин; 25 – гайка

Верхние проушины амортизаторов через резиновые втулки прикреплены к скобе кронштейнов 5, нижние проушины – к кронштейнам 18, приваренным к балке. В средней части рессора стремянками 19 закреплена на балке переднего моста. Ход моста вверх ограничивается резиновыми буферами 2, закреплёнными в накладке 21 рессоры, и дополнительными буферами 13, установленными в обойме 14. Обоймы соединены с кронштейнами 6, прикреплёнными к лонжеронам рамы. Дополнительные буфера, кроме того, уменьшают напряжения в рессоре при резком торможении, ограничивая закрутку рессор.

На передних концах рессор с помощью стремянок 22 и пальцев с гайками 25 крепятся ушки 23. Рессоры через ушки соединены с передними кронштейнами 1 пальцами 20, которые фиксируются в кронштейнах клиньями 24. Задние концы рессор свободно входят в проушины задних кронштейнов 8 и удерживаются от выпадания при ходе моста вниз стяжными болтами 11, на которые надеты распорные втулки 12.
