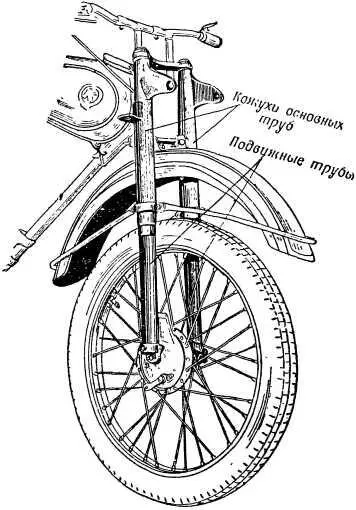

Рис. 86. Телескопическая вилка .

Она состоит из двух труб (перьев), которые соединены между собою двумя мостиками: верхним и нижним. В верхней части вилка имеет стержень, который запрессован в нижний мостик. При помощи этого стержня вилка закреплена в головке рамы. К верхнему мостику крепится руль. При помощи руля стержень вместе с мостиками и перьями может поворачиваться в головке рамы. На нижних концах труб-перьев установлено по одному наконечнику, сделанному из труб. В эти наконечники вставлена ось переднего колеса, на которой сидит ступица колеса.

Эти наконечники могут перемещаться вверх и вниз, скользя по чугунным или бронзовым втулкам.

Трубы заключены в телескопические кожухи, которые защищают внутреннее устройство вилок от попадания грязи и влаги. Внутри вилки расположен механизм, поглощающий толчки (рис. 87).

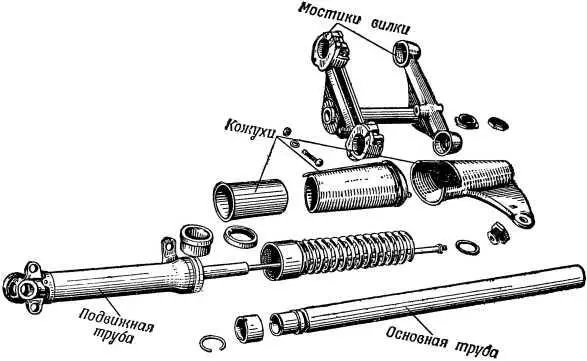

Рис 87. Детали телескопической вилки мотоцикла М-72 .

Этот механизм состоит из пружин и гидравлического амортизатора. Когда колесо наедет на выступ дороги, то оно приподнимется кверху. Наконечники вместе с осью колеса также поднимутся кверху и сожмут пружину. Пружина поглотит толчок. Амортизатор действует так же, как и амортизатор задней подвески, о котором мы говорили раньше. Здесь амортизатор гасит колебания как при сжатии пружины, так и при ее разжатии. Такие амортизаторы называются амортизаторами двойного действия.

Амортизатор заполняется маслом в количестве 80-100 кубических сантиметров. Когда переднее колесо наезжает на выступ дороги, то, как мы уже знаем, колесо перемещается вверх, а пружина при этом сжимается, поглощая удар.

Способность вилки поглощать удары тем больше, чем выше могут подняться наконечники вместе с осью и колесом.

Для того чтобы управлять мотоциклом было легче и безопаснее, передняя вилка всегда должна обладать свойством при отклонении возвращаться в первоначальное положение. Для этого вилка расположена с некоторым наклоном. Ось нижней части ее пересекается с дорогой несколько впереди.

Если измерить расстояние между точкой дороги, с которой касается колесо, и точкой пересечения мысленно продолженной оси вилки с дорогой, то мы получим какое-то расстояние. Это расстояние называется вылетом вилки. Обычно вылет вилки составляет 30–75 миллиметров.

Когда мы движемся по извилистой дороге, то вылет вилки должен быть меньше, а при быстром движении по прямой дороге он должен быть больше.

На мотоциклах М-72 последних выпусков применена рычажная вилка с гидравлическим амортизатором.

На мотоцикле М-1-М применена рычажная вилка (рис. 88).

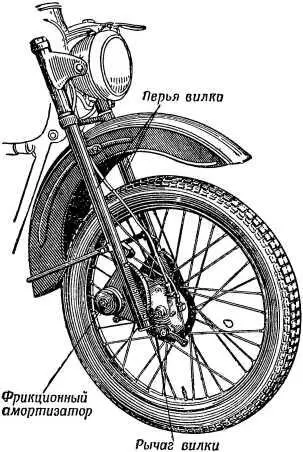

Рис. 88. Рычажная передняя вилка мотоцикла М-1-М .

Эта система проста по своему устройству и имеет малый вес неподрессоренных частей (связанных с колесами). Для гашения колебаний эта вилка снабжена амортизатором, который гасит колебания за счет трения.

В отличие от гидравлических амортизаторов такой амортизатор называется фрикционным.

Когда мотоцикл движется по дорогам и улицам, ему много раз приходится замедлять свой ход, а то и совсем останавливаться, делать повороты направо, налево. Обратите внимание, с какой легкостью водитель управляет мотоциклом.

Мотоциклист должен уметь вовремя остановить мотоцикл или изменить направление его движения. Для этого мотоцикл снабжен механизмами управления. Эти механизмы — наиболее ответственны в мотоцикле. От того, как они работают, как мотоциклист их изучил и умеет с ними обращаться, в большой мере зависит безопасность движения. Мотоциклист должен отлично знать действие механизмов управления и умело с ними обращаться.

Рулевое управление. Рулевое управление дает возможность повернуть переднюю вилку вместе с колесом в ту сторону, в какую необходимо направить мотоцикл. Поворачивать же руль приходится очень часто — не только тогда, когда надо изменить направление движения, но и тогда, когда требуется поддержать равновесие.

Рулевая колонка состоит из стержня, головки рамы и подшипников. Стержень крепится к мостикам передней вилки, верхнему и нижнему. Руль — изогнутая трубка, укрепленная в верхней части передней вилки. На руле укреплены органы управления мотоциклом. На правом конце руля помещена вращающаяся ручка, при помощи которой можно управлять дроссельным золотником. Чтобы уменьшить обороты коленчатого вала, надо прикрыть золотник, а для этого ручку следует повернуть от себя. Чтобы, наоборот, увеличить число оборотов, надо больше открыть золотник, повернув ручку на себя (рис. 89, 90, 91).

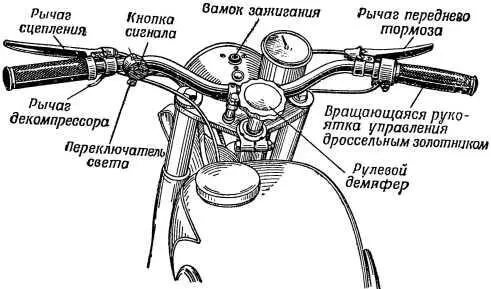

Рис. 89. Руль мотоцикла М-1-М .

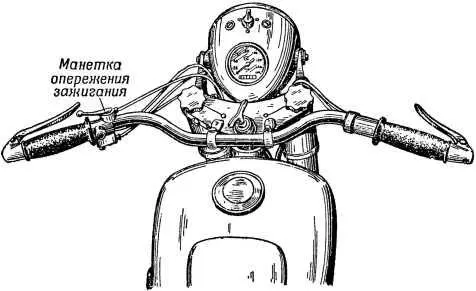

Рис. 90. Руль мотоцикла М-72 .

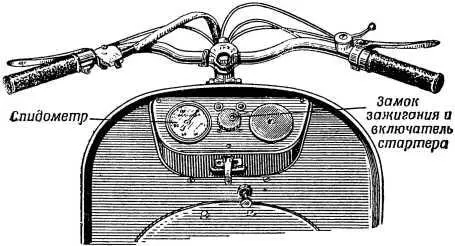

Рис. 91. Руль мотороллера «Тула»-200 .

На этой же стороне руля помещен рычаг тормоза переднего колеса. Чтобы затормозить переднее колесо, рычаг надо притянуть к рулю. У мотоцикла ИЖ-56 здесь же размещен рычаг воздушной заслонки карбюратора.

На левой стороне руля расположен рычаг выключения сцепления. У мотоциклов, имеющих декомпрессор, на левой стороне руля помещен рычаг управления им. У мотоцикла М-72 на этой стороне есть вращающаяся монетка, при помощи которой можно изменять момент опережения зажигания. На левой стороне также установлен переключатель света, кнопка электрического сигнала.

Кроме перечисленных органов управления, есть еще и другие. У некоторых мотоциклов (М-72, ИЖ-48) рычаг ручного переключения передач помещается с правой стороны мотоцикла. С левой стороны мотоцикла имеются педаль ножного переключения передач и педаль пускового механизма. С правой стороны педаль тормоза.

При движении мотоцикла переднее колесо наезжает на неровности дороги и испытывает боковые толчки. Эти толчки вызывают боковые колебания колеса руля — мотоцикл теряет устойчивость движения. Чтобы избежать этого, рулевые управления снабжаются амортизаторами. Амортизатор состоит из двух групп дисков. Одна группа этих дисков связана с рамой, а другая — с передней вилкой. Эти диски при боковых ударах могут перемещаться друг относительно друга. При перемещении этих дисков между ними происходит трение. За счет этого трения и происходит гашение колебаний передней вилки.
