С 1840 года Пруссия начинает вооружать свои войска винтовкой Дрейзе.

Во время войны между Пруссией и Австрией в 1866 году австрийцы всегда бросались в атаку на пруссаков густыми колоннами, чтобы разбить врага штыками. Но пруссаки открывали из своих игольчаток жестокий огонь. Австрийцы гибли массами, и атакующие колонны поворачивали вспять, далеко не дойдя до противника.

Все же у винтовки Дрейзе был крупный недостаток: ее тонкая игла часто гнулась, а то и вовсе ломалась. Правда, каждый солдат имел при себе запасную иглу. Поставить ее на место сломанной было нетрудно. Но в разгар боя на это тратились драгоценные две-три минуты, которые могли стоить бойцу жизни.

Иголка в ружье Дрейзе была длинная, потому что она должна была протыкать весь патрон, чтобы ударить по капсюлю.

Во время гражданской войны в Америке (с 1861 по 1864 год) американцы додумались делать гильзу из меди вместо бумаги.

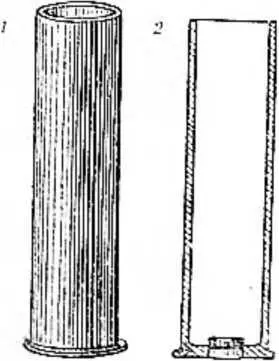

1 — Гильза из меди. Вид снаружи. 2 — Разрез. В донышке помещен капсюль .

Эта простая замена слабого материала более прочным имела большое значение.

Прежде всего стало возможным капсюль с донышка пули перенести на донышко гильзы. От этого иголка затвора должна была сильно укоротиться. Она сделалась прочней и уже не доставляла никаких забот стрелку.

Вторым усовершенствованием было введение в затвор механизма для выбрасывания из ствола стреляного патрона.

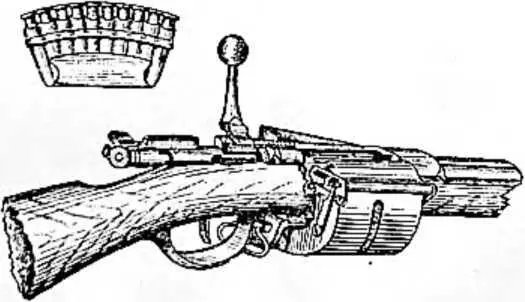

Одна из первых магазинных винтовок. Магазин окружает винтовку снизу. В нем помещается двенадцать патронов. Вверху — магазин оружейника Крнка .

К винтовке присоединена была коробка, или магазин, с несколькими запасными патронами. В магазине была пружина, которая после выбрасывания стреляной гильзы сама подавала боевой патрон в ствол. На все это требовалось только два действия — открыть и закрыть затвор.

Первые магазинные винтовки появились в Америке.

С тех пор и до наших дней они еще больше усовершенствовались.

До какого могущества и совершенства дошло теперешнее ручное огнестрельное оружие, показывает наша красноармейская винтовка. Эта винтовка введена в русской армии в 1891 году. И называлась она поэтому винтовкой образца 1891 года.

После Октябрьской революции в ней были сделаны до 1930 года некоторые улучшения. С тех пор она называется винтовкой образца 1891–1930 года.

Это очень удобное и легкое ружье. Весит оно всего четыре с половиной килограмма, в то время как вес первых аркебуз, или пищалей, доходил до сорока килограммов.

Длина винтовки с примкнутым штыком равна росту среднего человека — сто шестьдесят пять сантиметров. Длина винтовки без штыка — сто двадцать сантиметров.

Длина винтовки с примкнутым штыком равна росту среднего человека — сто шестьдесят пять сантиметров .

Главная часть винтовки — ствол. Делается он из специальной очень прочной стали. Казенная часть ствола, где происходит взрыв пороха, для большей крепости утолщена.

В стволе проходит сквозной канал с четырьмя винтовыми нарезками в виде канавок.

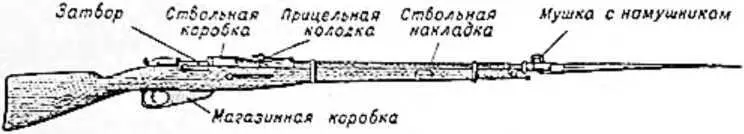

Красноармейская винтовка образца 1891–1930 года. Общий вид .

Задняя часть канала расширена. Она служит для вкладывания патрона и потому называется патронником. Патрон в патроннике сидит очень плотно.

К патроннику плотно присоединена ствольная коробка. В ней два окна: через верхнее вкладываются в винтовку патроны; через нижнее патроны проходят в магазинную коробку.

Главная часть винтовки — ствол. Казенная часть (слева) утолщена.

Магазинная коробка расположена под ствольной коробкой. В ней помещаются четыре патрона. Еще один патрон находится в патроннике. Винтовка, значит, пятизарядная. Патроны подает магазинная пружина, находящаяся в магазинной коробке.

В ствольной коробке ходит вперед и назад затвор.

На затворе — короткая рукоятка с шариком.

Чтобы закрытый затвор открыть, красноармеец берет его за рукоятку, поворачивает влево и потом оттягивает назад до отказа. При этом происходят любопытные вещи: выбрасыватель затвора выбрасывает стреляную гильзу, а подающий механизм из магазинной коробки подает в ствольную коробку новый боевой патрон.

Теперь стоит только двинуть затвор вперед, повернуть вправо, — и вот винтовка уже готова к выстрелу! Затвор сам вдвинул патрон в патронник и взвел курок.

Курок красноармейской винтовки совсем не похож на курок-крючок охотничьего ружья. Это короткий толстый стержень с несколькими выступами с передней стороны и пуговкой сзади.

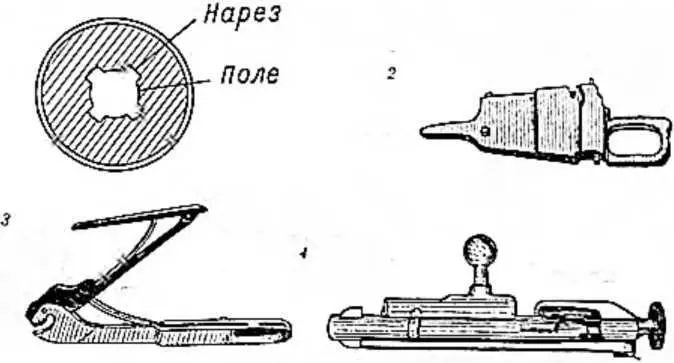

1 — Разрез поперек ствола. В стволе проходит сквозной канал с четырьмя винтовыми нарезками в виде канавок. 2 — Магазинная коробка. В ней помещается четыре патрона. 3 — Магазинная пружина. Служит для подачи патронов из магазинной коробки. 4 — Затвор. Справа — курок, сверху — рукоятка для передвижения затвора .

К курку привинчен длинный, более тонкий стержень, похожий на заостренный карандаш. Это ударник. Передний его конец ударяет по капсюлю патрона и потому называется боек. На ударник надета тугая спиральная пружина.

Когда затвор был оттянут назад, боевая пружина сжалась. В этот самый момент за один из выступов курка (за боевой выступ) зацепилась затворная задержка. Это тоже маленький выступ на спусковом механизме.

При движении затвора вперед и вправо ствол прочно запирается. А курок остается в оттянутом положении.

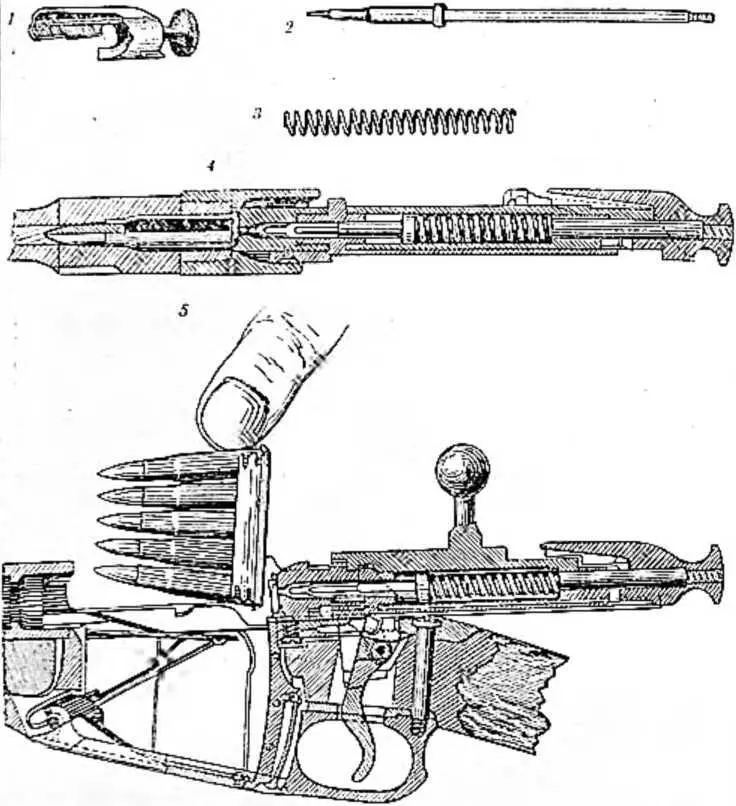

1 — Курок. Справа — пуговка курка. 2 — Ударник. Справа навинчивается курок, слева боек. Этот боек разбивает капсюль патрона. На ударник надевается боевая пружина. 3 — Боевая пружина. Надевается на ударник. 4 — Ударник перед выстрелом. Надетая на него боевая пружина сжата. В патроннике находится боевой патрон. При нажатии пальцем на спусковой крючок боевая пружина разжимается и с силой толкает ударник вперед. 5 — Так заряжают винтовку патронами. Открыв затвор, в верхнее окно ствольной коробки вставляют обойму с пятью патронами и нажимают на патроны пальцем. От этого патроны из обоймы переходят в магазинную коробку .
