BD – долота для бурения с одновременным расширением скважины;

CB – долота-головки бурильные для отбора керна.

M – Тип породы:

S – Мягкие;

SM – Мягкие-средние;

M – Средние;

MH – Средние-твердые;

H – Твердые.

Рис. 5.1. Шарошечное долото

Шарошечные долота выпускаются: с одной, двумя и тремя шарошками. По характеру воздействия на горную породу подразделяются: дробящего действия, дробяще-скалывающего действия, истирающе-режущего типа, режуще-скалывающего типа. [9]

Долота типа М Рис. 44– предназначены для бурения самых мягких, нецементированных, а также более плотных и менее пластичных сланцевых глин, пористых мергелей, песчаников, органогенных и органогенно-обломочных сильнопористых известняков, рыхлых песков, чередующихся слабоцементированных песчаников и глин. Имеют самоочищающиеся шарошки, оси шарошек смещены в направлении вращения, чем достигается эффект резания. Большой угол наклона оси шарошки к оси долота позволяет вписать в скважину шарошки больших диаметров.

Долота типа МС– предназначены для разбуривания вязких, пластичных, абразивных пород, бурение которых долотами типа М вызывает интенсивный износ вооружения. Оси шарошек также смещены в сторону вращения относительно оси долота. Отличие двух типов долот в вооружении. Долота типа МС применяются для проходки мягких, с прослойками средней твердости абразивных пород; сланцевых глин плотных и слабопористых, глинистых мергелей, пористых глинистых сланцев и аргиллитов плотных и слабопористых, твердых сланцев с раковистым изломом и метаморфизованных, гипса, каменной соли, меловых отложений, цементированных ангидридов, известняков средней твердости, доломитов.

Шарошки двух и трех конусные самоочищающиеся, со смещенными осями долота в сторону вращения, но меньше, чем у долот типа М. Вооружение то же, но высота меньше. [8]

Долота типа МС3– Рис. 5.3 применяются для проходки мягких с прослойками средней твердости абразивными породами. Аналогичны долотам МС, но в шарошках вместо литых зубьев запрессованы твердосплавные зубки клиновидной формы. Рис. 5.4.

Рис. 5.2.Долото тип С

Рис. 5.3.Долото типа М

Рис. 5.4.Долото типа МСЗ

Долота типа СРис. 5.2 используются для бурения средних по твердости малоабразивных пород (пластичных, хрупких): глинистых песчанистых сланцев и аргиллитов сильнопористых, алевролитов кварцевых с глинистым базальным цементом плотных и слабопористых, алевролитов с глинистым поровым цементом, пористых известняков.

Долота дробящего действия (долота типа СТ) –применяются для бурения пород средней твердости с пропластками твердых пород (хрупких и пластичных); алевролитов кварцевых с глинистым цементом плотных и слабопористых, алевролитов кварцевых с карбонатным базальным цементом плотных и слабопористых песчаников кварцевых с контактным цементом пористых, известняков пористых органогенных и органогенно-обломочных мелкозернистых, доломитов сильно пористых, слабопористых, доломитов чередующихся с глинистыми и гипсовыми прослойками, ангидридов и конгломератов твердых и других пород, перемежающиеся с прослойками более твердых и окременелых, и более абразивных пород.

У этих долот, как правило, двух или трех конусные самоочищающиеся шарошки, оси которых пересекаются в одной точке на оси долота. Шарошки снабжены мелкими зубьями с большими углами заострения. [9]

Долота типа Т– предназначен для бурения твердых хрупких скальных малоабразивных с пропластками крепких абразивных пород: песчаников кварцевых, плотных слабопористых, с карбонатным или сульфатным базальным цементом, с регенерационным цементом, чередующихся с пропластками окремелых пород, сильноабразивных, доломитов плотных слабопористых, кремниевых сланцев. Отличие от долот типа Т и ТЗ наличием на периферийной части венца шарошек вставных твердосплавных зубов с полусферической рабочей частью. Применяются для бурения с промывкой и продувкой воздухом.

Долота типа ТКЗ– применяются для бурения скальных пород с прослоями абразивных. Отличаются от долот типа Т и ТК вооружением шарошек, в которые вместо фрезерованных зубьев впрессованы штыри с клиновидной формой.

Долота типа К– применяются для разбуривания самых твердых и крепких абразивных пород (хрупких) окременелых и кремнистых, мелкокристаллических известняков, доломитов, кварцитов, нитритов и др. Оснащен полусферическими зубками.

Долота типа ОК– предназначены для разбуривания очень крепких пород, сильно абразивных (горнорудная промышленность). Вылет зубка малый.

Шарошечными долотами бурили 90 % скважин на нефть и газ, в настоящее время долота PDC вытесняют повсеместно шарошечные долота. Несмотря на более высокую стоимость долот PDC, они эффективней шарошечных долот, но полностью заменить шарошечные не смогут. [48]

По конструкции корпуса шарошечных долот делятся на две группы: А – секционные долота от 46 до 346 мм, корпус сварной; Б – корпус целый, литой. Шарошки на долоте вращаются на шариковых и роликовых подшипниках. Шариковый также служит замком, удерживающим шарошку на цапфе. В зависимости от комбинации подшипников долота могут быть: низкооборотные, преобладают ролики, в шифре долота имеется буква Н; высокооборотные, преобладают шарики, в шифре имеется буква А; долота с герметизированной опорой, где подшипники герметизированы специальным сальниковым уплотнением, а смазка подается по каналам в лапах из специальной полости, в шифре присутствует ГНУ и ГАУ. У серии ГНУ – опора качения (ролики), ГАУ – опора скольжения. Характерная особенность долот этих серий: вращение долот невозможно без приложения начальной нагрузки. [9]

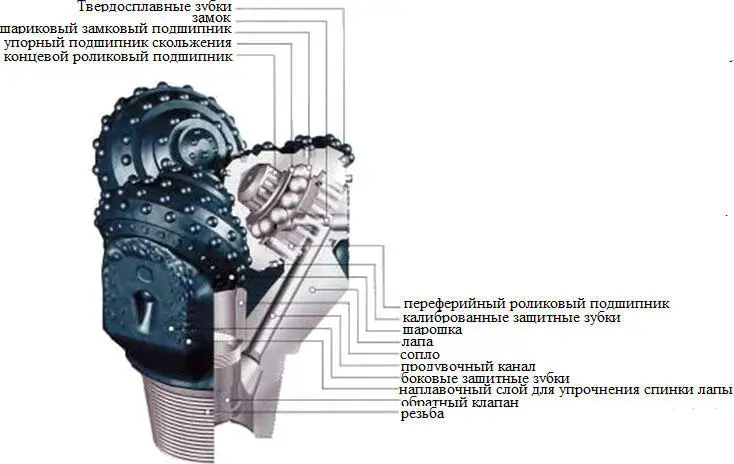

Компоновка узлов и деталей шарошечного долота приведена на Рис. 5.5.

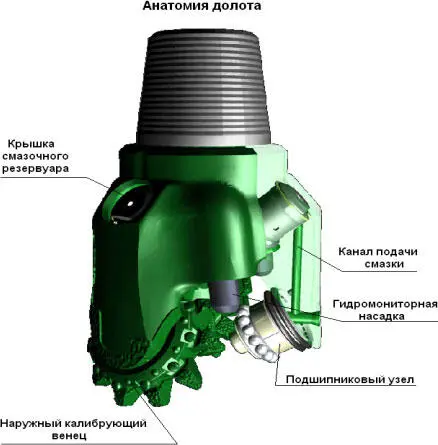

Рис. 5.5.Компановка шарошечного долота

Существуют различные виды узлов промывки: центральная, гидромониторная, асимметричная, с горизонтальным направлением одного сопла, с вертикальным направлением. Для гидромониторной промывки применяются насадки, изготовляются за рубежом из вольфрама кобальтового твердого сплава, устойчивого к абразивному износу, в России из металлокерамики. Диаметр и количество насадок рассчитываются для конкретных условий бурения, для создания гидромониторного эффекта и эффективной очистке забоя. Насадки могут быть мини удлиненные и макси удлиненные. Также изготавливаются щелевые насадки из высокопрочного чугуна. [9]
