Валентин Лощинин - Структурная геология и геологическое картирование

Цветовые обозначения стратифицированных образований должны соответствовать цветам раскраски, принятых для групп и систем – подразделений единой стратиграфической шкалы (таблица 1.1). Выделяются следующие (снизу вверх) основные подразделения – группы (эратемы): AR – архей, PR – протерозой, PZ – палеозой, МZ – мезозой, КZ – кайнозой. Индекс подгруппы образуется путем прибавления к индексу группы (эратемы) арабских цифр (РZ 1– нижний палеозой, РZ 2– верхний палеозой; индекс отдела состоит из буквенного индекса и системы и арабских цифр (Р 2– верхний отдел пермской системы, С 2– средний отдел каменноугольной системы и т.д.).

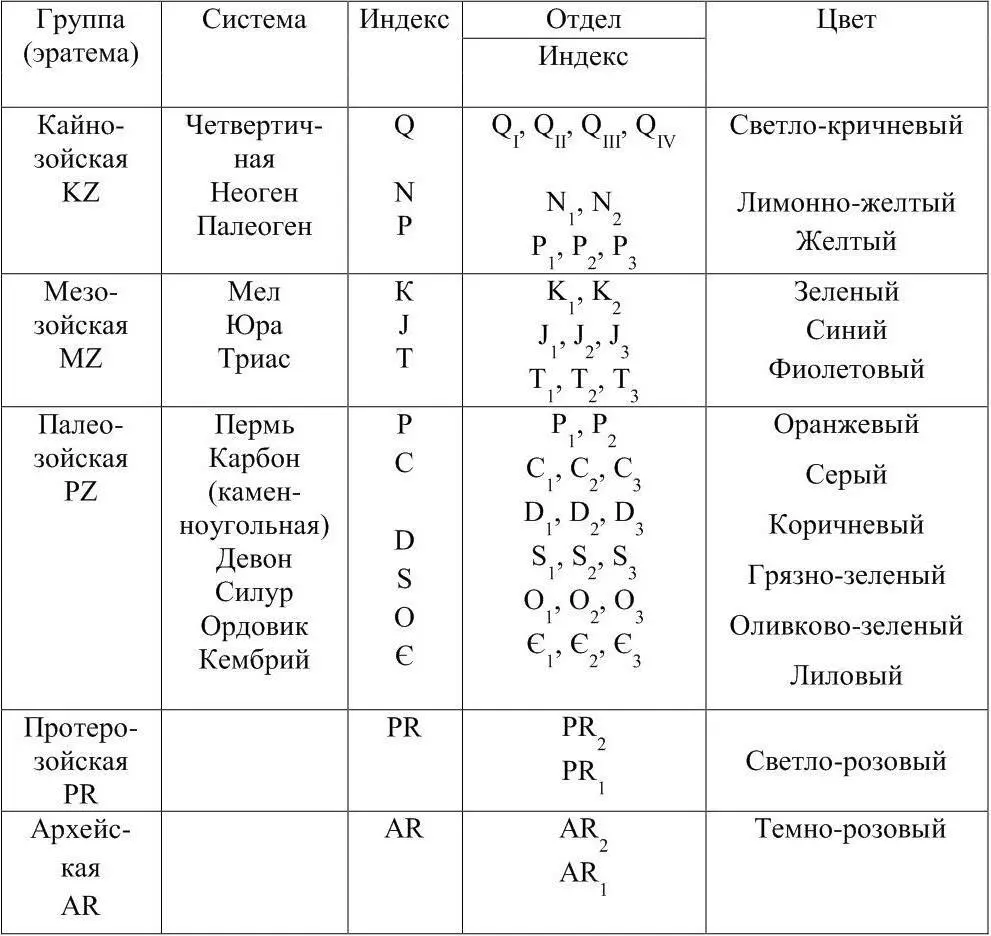

Таблица 1.1 – Цвета раскраски и индексы основных стратиграфических подразделений на геологических картах [по 12]

Отделы и ярусы обозначаются оттенками цветов соответствующих групп и систем, при этом существует традиционное правило: чем моложе возраст образований, тем светлее их оттенок на геологических картах и разрезах. Это правило распространяется на интрузивные и нестратифицированные вулкаогенные и метаморфические образования одинакового состава, но различного возраста.

Основные подразделения четвертичной системы в отличии от отделов других систем обозначаются римскими цифрами (от древних к молодым): Q I– нижнечетвертичные , Q II -среднечетвертичные, Q III -верхнечетвертичные и Q 1v – современные отложения.

Интрузивные и вулканогенные образования обозначаются на геологической карте цветом, индексом и крапом. Каждая петрографическая группа раскрашивается своим цветом и имеет свой буквенный индекс (таблица 1.2).

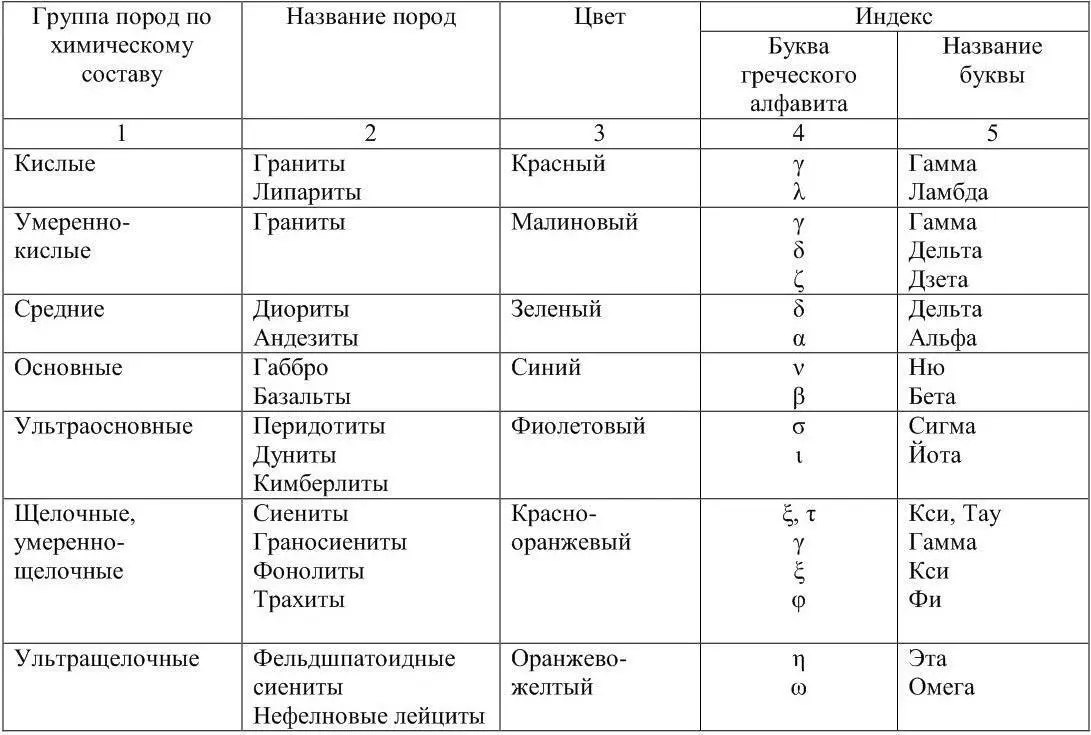

Таблица 1.2 – Условные знаки магматических пород [по Г.Н.Сапфирову]

Внемасштабными или линейными знаками на карте обозначаются маркирующие горизонты (пласты, слои), дайки, силы, жилы, геологические границы, разрывные нарушения и их морфологические разновидности, условия залегания слоев, ориентировка шарниров складок, главнейшие палеонтологические находки, пункты определения абсолютного возраста пород, минералов, геологоразведочные выработки – скважины, шурфы, канавы, расчистки (рисунок 1.1).

В расположении условных знаков соблюдается строгий порядок. В первой вертикальной колонке сначала идут условные обозначения, характеризующие стратифицированные образования (осадочные, вулканогенные и метаморфические), располагаемые сверху вниз от более молодых к более древним, затем условные обозначения интрузивных и нестратифицированных вулканогенных образований (также от поздних к ранним).

Во второй колонке, которая располагается правее первой, находятся условные обозначения, объясняющие специальные знаки (крап), используемые при составлении геологической карты. К низу от них в этой же колонке даются обозначения геологических границ, разрывных нарушений и их морфологических разновидностей. Далее следуют условные обозначения элементов залегания слоев, мест находок ископаем ой фауны и флоры, горных выработок и буровых скважин, геофизических кривых (сопровождающих геологические разрезы и пунктов определения абсолютного возраста горных пород).

Условные обозначения помещаются справа о карты и заключаются в прямоугольники размером 8 х 15 мм. Прямоугольник окрашивается соответствующим цветом и внутри его проставляется индекс. Справа дается словесное объяснение условного знака.

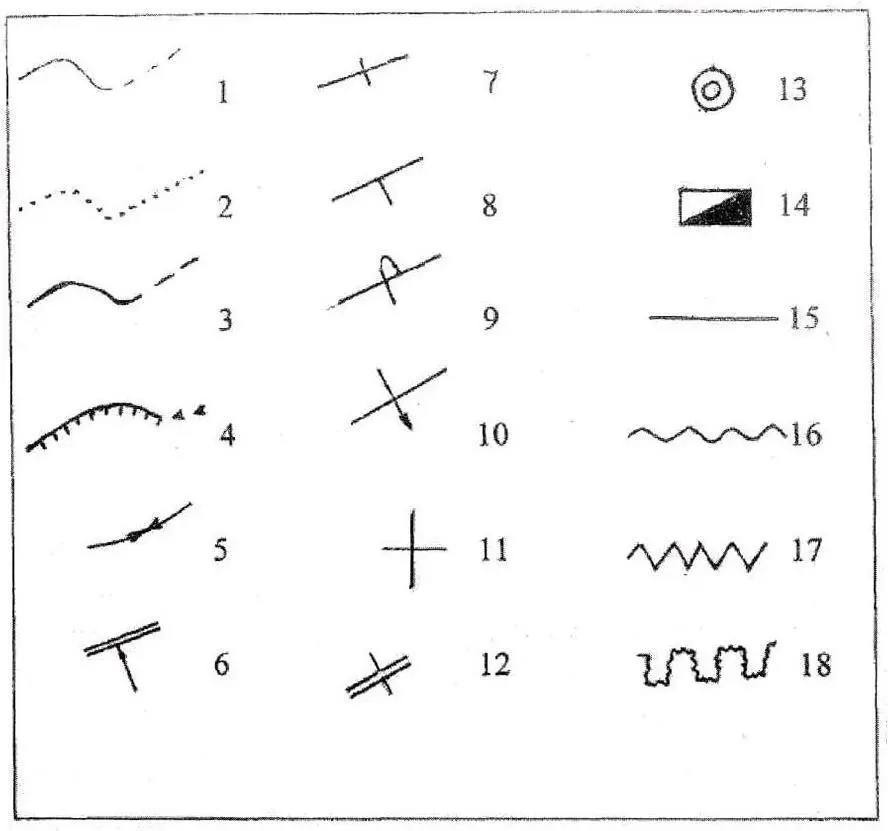

Линейные знаки на геологических картах. Геологические границы : 1 – между разновозрастными образованиями, достоверные – сплошная линия, пунктирная линия – предполагаемые; 2 – фациальных и литологических подразделений одного и того же возраста; 3 – разрывные нарушения, достоверные – сплошная линия, предполагаемые – пунктирная; 4 – разрывные нарушения, с указанием направления падения смесителя (бергштрихами); 5 – разрывы без смещения блоков (трещины); 6 – линии долгоживущих разломов.
