Подобные графические схемы удобны для наглядного представления модели решения задачи. В ТРИЗ существуют определённые правила составления таких схем и их преобразования в процессе решения. Фактически это инструмент наглядного моделирования задачи и её решения, он получил название «Вепольный [4] Слово «веполь» составлено из двух слов: «вещество» и «поле». анализ».

Для тех задач, для которых нет стандартной схемы решения или она ещё не выявлена, есть другие инструменты. В частности, для решения сложных задач разработаны алгоритмы, включающие разные инструменты ТРИЗ, и рекомендации по последовательности их использования. При решении задачи по такому алгоритму изобретатель по установленным правилам корректирует первоначальную формулировку задачи, строит модель задачи, определяет имеющиеся ресурсы, формулирует идеальный конечный результат, выявляет и анализирует противоречия, применяет специальные приёмы против психологической инерции. Последним таким алгоритмом в классической ТРИЗ стал АРИЗ-85В [5] АРИЗ расшифровывается как «алгоритм решения изобретательских задач». Этот алгоритм был разработан Г. Альтшуллером и группой его учеников в 1985 году. .

Особое место в ТРИЗ занимают информационные фонды физических, химических, геометрических и биологических эффектов, описанных так, чтобы ими было удобно пользоваться в изобретательской работе.

Например, для решения некоторой задачи нужно выполнить точное микроперемещение небольшого объекта. Как быть? Фонд физических эффектов подскажет, что это можно сделать с помощью пьезоэффекта, магнитострикции, теплового расширения, эффекта памяти формы, эффекта изменения объёма вещества при фазовых переходах и пр. Что из этого набора выбрать, инженер решает исходя из условий задачи.

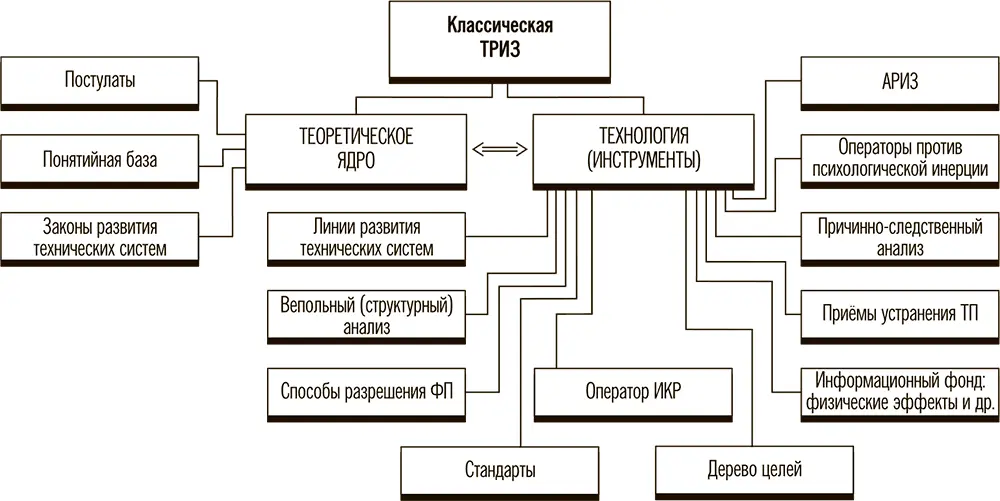

Составные части классической ТРИЗ можно представить следующей схемой (рис. 5):

Рис. 5

Техника — совокупность объектов природного и искусственного происхождения, повышающих эффективность деятельности человека сверх возможностей, присущих ему биологически.

Издавна человек использовал природные объекты в своих целях. Палкой можно сбить плод с дерева, перевернуть камень, её можно применить в качестве оружия — дротика. Выступая в качестве инструмента достижения цели, природный объект уже может считаться техническим объектом.

Если технический объект состоит из двух или более частей и благодаря этому имеет какие-то особые свойства, не сводящиеся к свойствам любой отдельной части, то такой объект называется технической системой (ТС).

Так, специально выбранная и обработанная палка-дротик имеет две явно различающиеся части: древко, за которое удобно держаться рукой, и остриё. Такой дротик является уже простейшей ТС.

Техническая система — совокупность взаимосвязанных материальных частей (элементов), предназначенная для повышения эффективности деятельности человека (общества) и обладающая хотя бы одним свойством, которым не обладает ни одна из составляющих её частей.

Каждая ТС создаётся для выполнения своей главной функции (ГФ).

Главная функция — функция, ради выполнения которой создаётся техническая система.

Полная формулировка ГФ включает две части. Первая часть показывает главную цель, ради которой создана и обычно используется потребителем данная ТС, — это её предназначение. Она отвечает на вопрос «Что делает система?» с позиции потребителя. Вторая часть показывает конкретный способ действия данной ТС — это техническая функция. Она отвечает на вопрос «Как система это делает?».

Полная формулировка ГФ объединяет предназначение и техническую функцию.

ГФ = Предназначение + Техническая функция.

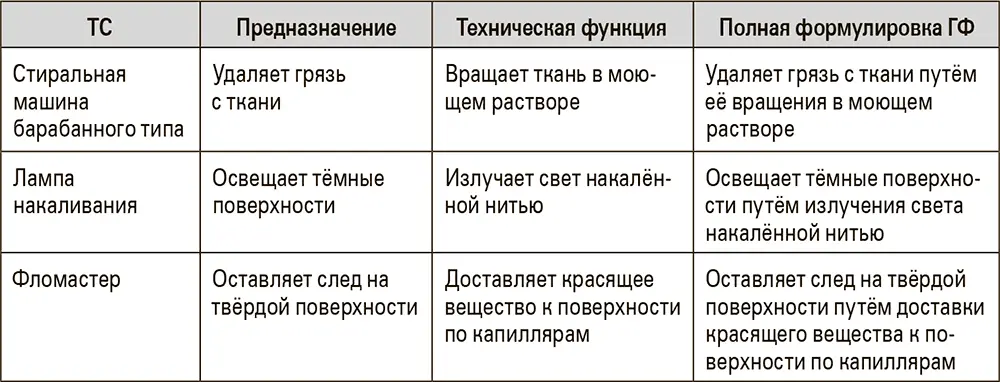

Рассмотрим несколько примеров формулирования ГФ.

Сформулируем ГФ молотка: молоток изменяет форму, свойства, положение в пространстве объектов путём нанесения по ним ударов. Однако молоток может иметь и дополнительные функции.

Дополнительная функция — это функция, выполнение которой придаёт новое потребительское качество объекту.

Например, столярному молотку можно добавить ряд дополнительных функций: «выдирание гвоздей» с помощью специального устройства, «хранение гвоздей» [6] Здесь в кавычках мы обозначаем функции, не давая их полную формулировку, подобно формулировке ГФ. Для практических нужд этого обычно и не требуется. благодаря ёмкости в ручке. Такие дополнительные функции делают молоток более совершенным и удобным. Некоторые системы могут иметь огромное число дополнительных функций.

Техническая система далеко не всегда применяется по назначению. Так, например, молотком можно подпереть дверь или измерить расстояние. В этом случае молоток не выполняет ГФ, а используется для достижения других, ситуативно возникших целей. Достижение этих целей оказывается возможным потому, что технические системы имеют возможность выполнять не присущие им по предназначению функции. Такие функции называются латентными [7] То есть скрытыми, не явными. .

• Парус можно использовать как средство не только для создания тяги, но и для передачи информации (вспомните древнегреческий миф о царе Эгее, который по цвету паруса на возвращающемся с Крита корабле хотел заранее узнать о том, смог ли его сын Тезей победить Минотавра).

• Стул можно использовать не только для сидения, но и как возвышенность, позволяющую достать предмет с высоко расположенной полочки, или как спортивный тренажёр.

• Книгу можно не только читать, но и использовать для засушки листьев гербария.

Иногда решение изобретательской задачи сводится к нахождению необычного применения ТС.

Все рассмотренные выше функции (главная, дополнительная, латентная) имеют общее — они отражают возможности ТС удовлетворять запросы потребителя.

Свои функции имеют и отдельные части (элементы) ТС. Если функции отдельных частей ТС непосредственно помогают осуществлять главную функцию, то их называют основными. Основные функции выполняются в отношении того же объекта, что и главная функция.

Основные функции, осуществляемые подсистемами стиральной машины: переворачивание белья, смачивание белья.
