• Книгу можно не только читать, но и использовать для засушки листьев гербария.

Иногда решение изобретательской задачи сводится к нахождению необычного применения ТС.

Все рассмотренные выше функции (главная, дополнительная, латентная) имеют общее – они отражают возможности ТС удовлетворять запросы потребителя.

Свои функции имеют и отдельные части (элементы) ТС. Если функции отдельных частей ТС непосредственно помогают осуществлять главную функцию, то их называют основными. Основные функции выполняются в отношении того же объекта, что и главная функция.

Основные функции, осуществляемые подсистемами стиральной машины: переворачивание белья, смачивание белья.

Если функции подсистем ТС предназначены для обслуживания (обработки) других подсистем ТС, то такие функции называются вспомогательными.

Вспомогательные функции стиральной машины: перемещение барабана стиральной машины (электродвигателем), фиксация люка защёлкой во время работы.

Технические системы со временем эволюционируют. Ряд закономерностей их развития мы рассмотрим позже, а пока покажем одну важную линию развития: от простейшего технического объекта до полной (развитой) ТС.

Простейший технический объект представляет собой рабочий орган: то, что непосредственно действует на предмет обработки. Таковы первобытный молоток-камень, скребок-ракушка, палка-рычаг. У простейшего объекта нет двигателя, нет трансмиссии, нет органов управления. Трансмиссией является рука человека, двигателем – его мышцы, орган управления – тоже человек. Со временем рабочий орган дополняется трансмиссией, например, у молотка появляется ручка. Таким молотком удобнее пользоваться, его удар гораздо сильнее. Следующий этап развития – появление у ТС двигателя (сначала мышцы прирученного животного, связанные, например, с плугом или телегой простейшей трансмиссией). И наконец, система дополняется органами управления, позволяющими изменять её свойства в зависимости от режима работы или свойств обрабатываемого объекта [8] Органы управления у системы иногда появляются раньше, чем двигатель. Например, так было у первых летательных аппаратов – планеров. .

Рабочий орган, трансмиссия, двигатель и орган управления – основные функциональные блоки ТС. Техническая система, имеющая все основные функциональные блоки, называется полной (развитой).

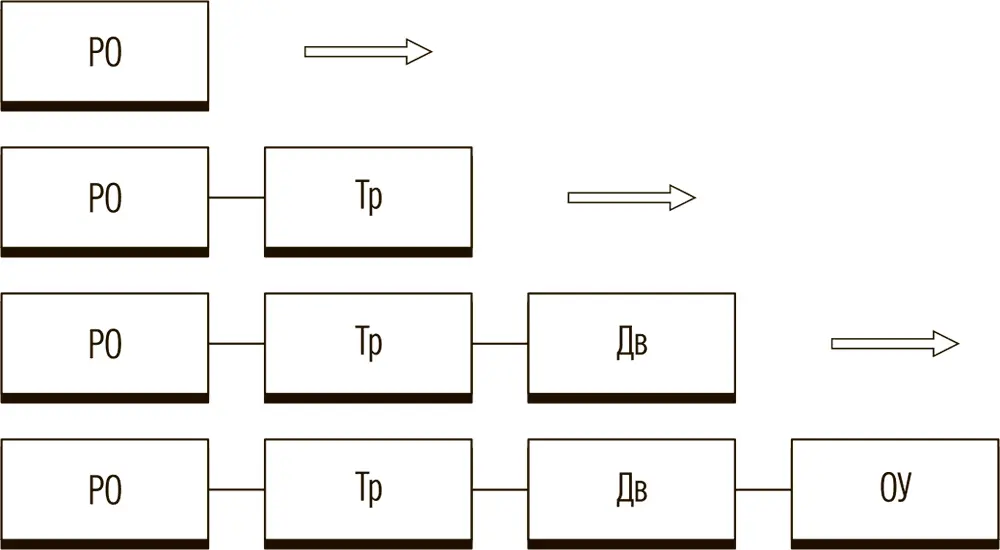

Линия эволюции ТС схематически выглядит так (рис. 6):

Рис. 6. РО – рабочий орган, Тр – трансмиссия, Дв – двигатель, ОУ – орган управления

1. Всегда ли развитие идёт от простейшего технического объекта к полной ТС?

– Техническая система может остановиться в своём развитии по данной линии. Так, обычный столярный молоток, как и столетия назад, представляет собой рабочий орган с трансмиссией, а функции двигателя и органа управления по-прежнему выполняет человек. В то же время семейство молотков включает и такую специализированную ТС, как устройство для забивания свай в грунт, имеющее уже и двигатель, и орган управления.

2. Приведите пример развитой ТС со всеми основными функциональными блоками.

– Самолёт. Он имеет РО – винт (движитель) и фюзеляж с крыльями, двигатель [9] Или несколько двигателей. , трансмиссию, органы управления. Обратите внимание, что любой из функциональных блоков можно рассматривать как самостоятельную ТС, которая также может иметь свои функциональные блоки. Например, система управления современного самолёта – сама по себе сложная ТС, имеющая свои двигатели и трансмиссии.

3. Выше сформулирована ГФ молотка. Но ведь молотки бывают разные – от обычного столярного или кулинарного до молота для забивания свай. Разве у них одна ГФ?

– Главная функция первобытного молотка осталась таковой для всего семейства: изменять форму, свойства, положение в пространстве объекта путём нанесения ударов по его поверхности. В то же время для специализированного молотка мы можем сформулировать ГФ точнее, с учётом его специализации.

4. Вы привели формулировки ГФ для сравнительно простых объектов. А как быть со сложными, многофункциональными системами, например компьютером?

– То, что сейчас называют компьютерами – это большое семейство ТС, которые используются с разными целями. Техническая функция компьютера – это обработка электрических сигналов. А вот назначений (которые также можно назвать потребительскими функциями) даже у обычного офисного компьютера действительно очень много. При использовании различных программ ГФ может меняться.

5. Технические системы, выполняющие функции измерения или обнаружения, например микроскоп, имеют те же функциональные блоки?

– В измерительных системах присутствуют те же функциональные блоки. Так, рабочими органами микроскопа являются или окуляр, или экран, на который проецируется изображение. Система линз, по которым проходит световой поток, – это трансмиссия. Источник света (лампа или зеркальце, которое посылает солнечный свет на обследуемое поле) – это двигатель. Есть в микроскопе и своя система управления – это система наведения на резкость или система смены уровня увеличения.

6. Можно ли считать развитыми ТС, работающие как статические конструкции, например телевизионную антенну или здание?

– Многие статические конструкции (свая, столб) до сих пор являются простыми техническими системами, находящимися в начале развития. Но современные статические конструкции представляют собой уже развитые ТС. Например, московская телевизионная башня – это пустотелая конструкция, внутри которой проходят сотни тросов, натянутых мощными моторами. Датчики следят за нагрузками, и если с какой-то стороны они увеличиваются, моторы натягивают или отпускают тросы по сигналу центрального компьютера. Можно видеть, что здесь есть и двигатель, и трансмиссия, и органы управления.

Упражнение 1

Сформулируйте ГФ для следующих технических систем [10] Ответы в приложении 1. :

• шариковая ручка;

• колесо телеги;

• броня танка;

• кулинарный молоток для отбивания мяса.

Упражнение 2

1. Перечислите несколько возможных дополнительных функций ТС «шариковая ручка».

2. Найдите несколько возможных латентных функций ТС «воздушный шар».

Как правило, ТС рассматривается не абстрактно, а в контексте какой-либо задачи.
