1 – рама несущая; 2 – рама боковая; 3 – рыхлитель пружинный; 4 – планочно-зубовый выравниватель; 5 – борона роторная; 6 – навесное устройство

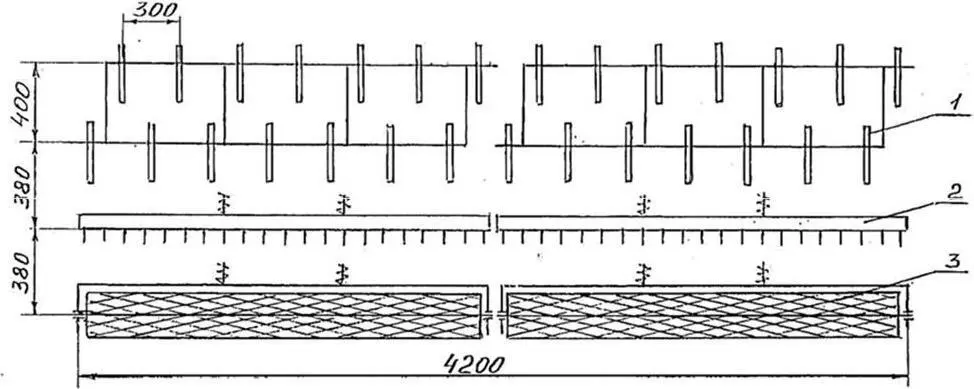

Рисунок 4.2 – Схема расположения рабочих органов КБМ-4,2 Н:
1 – Рыхлитель пружинный; 2 – планочно-зубовый выравниватель; 3 – борона роторная

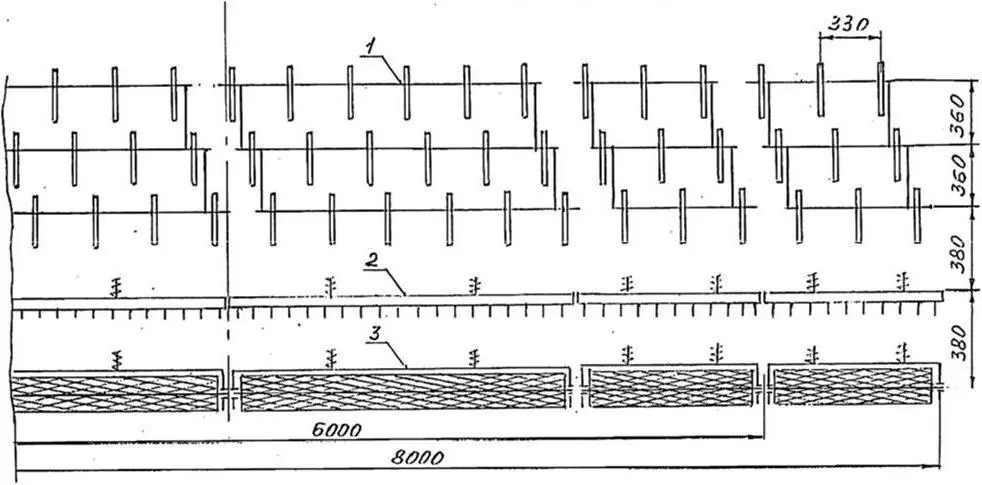

Рисунок 4.3 – Схема расположения рабочих органов КБМ-6,0 НУ, КБМ-8,0 НУ:
1– рыхлитель пружинный; 2 – планочнозубовый выравниватель; 3 – борона роторная
1. Назначение культиватора блочно модульного КБМ-4,2.
2. Перечислите основные рабочие органы культиватора блочномодульного КБМ-4,2, расскажите об их назначении.
3. Особенности применения культиватора блочно-модульного КБМ-4,2.
4. Число одновременно производимых операций культиватором блочно-модульного КБМ-4,2.
5. Перечислите выполняемые операции культиватором КБМ-4,2.
6. Назовите основные показатели качества выполнения технологического процесса работы культиватора КБМ-4,2.
7. Подготовка культиватора КБМ-4,2 к работе.
8. Перечислите основные регулировки культиватора КБМ-4,2.
9. Особенности эксплуатации культиватора КБМ-4,2.
10. Возможные неисправности работы культиватора КБМ-4,2 и их влияние на качество работы.
5 КУЛЬТИВАТОР КОМБИНИРОВАННЫЙ КУК-4
5.1 Назначение
Культиватор усиленный комбинированный КУК-4 предназначен для паровой предпосевной обработки различных почв, в т.ч. стерневой зяби, глыбистых и заплывших. Допускается его использование для послеуборочного рыхления полей со стерней колосовых и зернобобовых на глубину до 10 см при твердости почвы не более 2 МПа, высоте стерни менее 20 см и отсутствии на поле куч растительных остатков.
По комплектации культиватор имеет четыре основных модификации. Культиватор КУК-4 навесной к тракторам класса тяги 2 и 3. Культиватор КУК-4-01 навесной с рамками для борон БЗСС-1 или БЗТС-1; агрегатируется с колесными тракторами класса тяги 2 и 3.
Культиватор КУК-4-02 навесной с тремя секциями катков планчато-зубчатых; агрегатируется с колесными тракторами класса тяги 2 и 3.
По требованию заказчика культиватор может быть дополнительно укомплектован паровыми лапами.

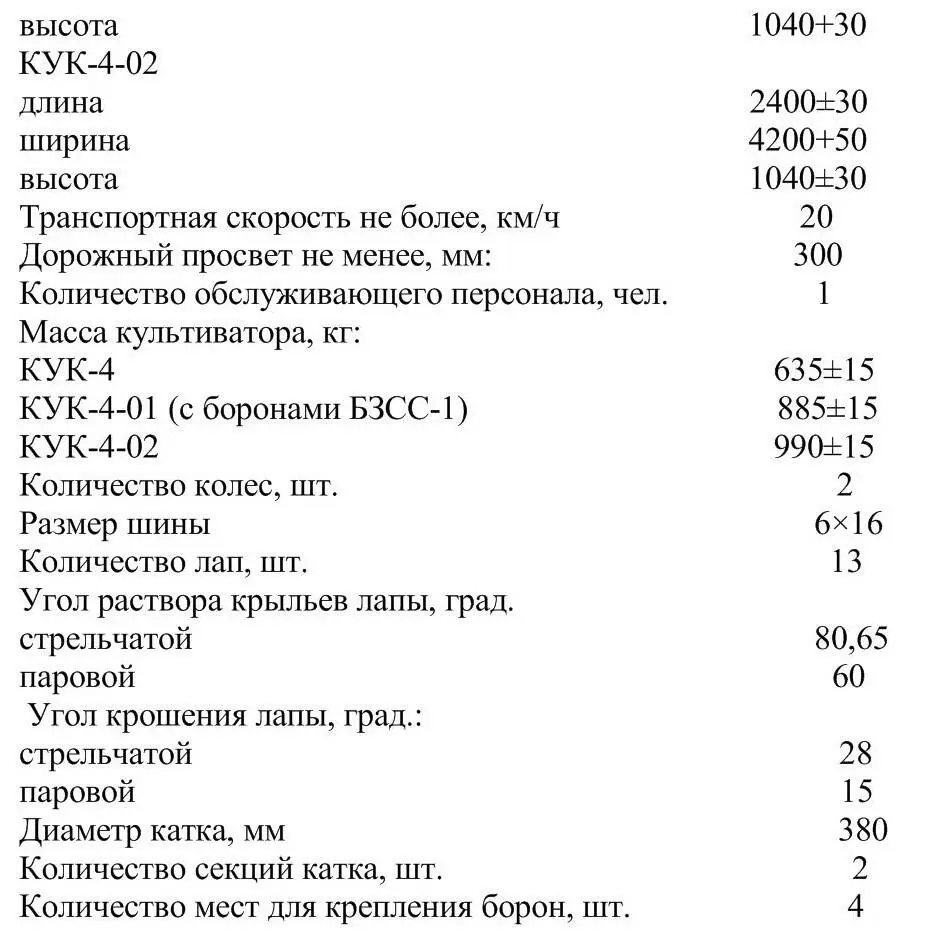

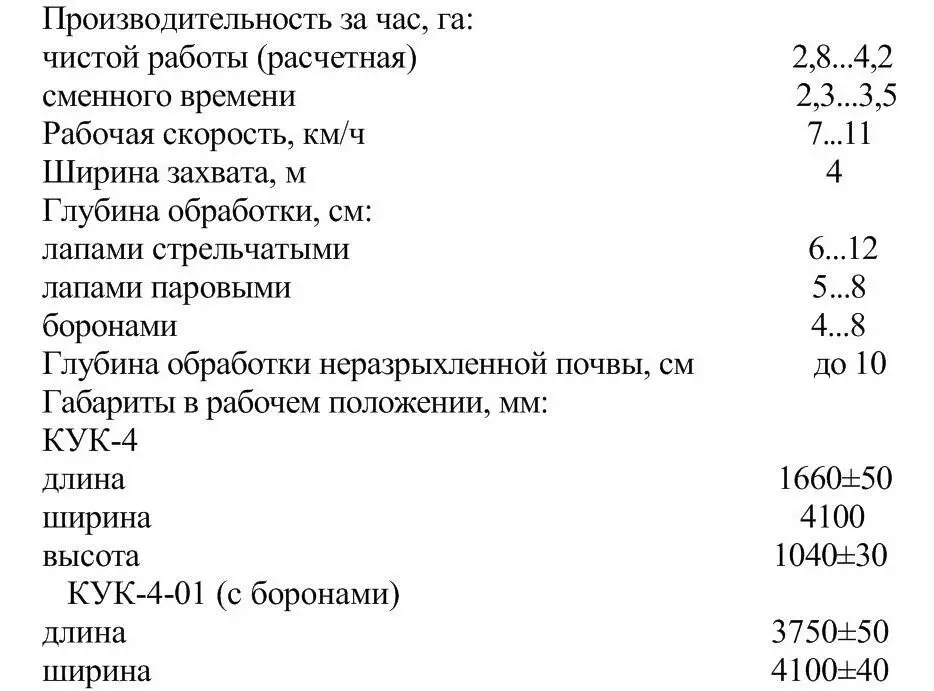

5.2 Техническая характеристика


5.3 Устройство и работа культиватора
Культиватор КУК-4 (рисунок 5.1) и его модификации содержат сварную раму I, опорные колеса 2 с винтовым механизмом 3 регулировки глубины обработки, навеску 4 с осью подвеса 5, подпружиненные кронштейны 6 со стойками 7 и лапами 8 и щиток сигнальный 9.
Культиватор КУК-4-01 (рисунок 5.2) дополнительно содержит рамки 10 и 11 с цепями 12 для крепления шести зубовых борон 13.
Культиватор КУК-4-02 (рисунок 5.3) дополнительно содержит стойки 10, подпружиненные рамки 11 и барабаны 12 планчатозубчатых катков.
При работе культиватора лапы, заглубленные в почву, подрезают обрабатываемый слой и сорную растительность, рыхлят и крошат почву.
За счет переменного сжатия пружин лапы при работе совершают колебания, что способствует снижению тягового сопротивления и очистке стоек от нависающих растительных остатков. При полном сжатии пружин лапа выглубляется и обходит препятствие.

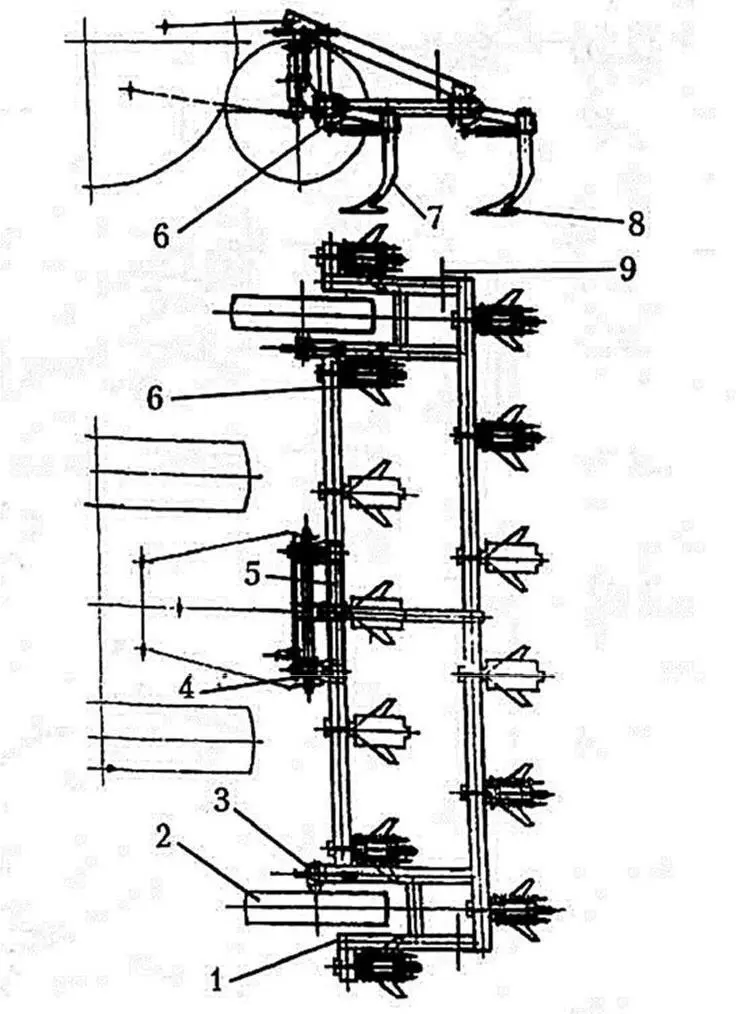

Рисунок 5.1 – Культиватор усиленный комбинированный КУК-4: 1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 – щиток сигнальный
При аварийной нагрузке на стойку из-за невозможности обойти препятствие срезается палец, удерживающий кронштейн, со стойкой и пружинным механизмом, и лапа стойкой выглубляется и свободно обходит препятствие. При работе с катками их зубья дополнительно крошат верхний слой, вычесывают корни сорной растительности и выравнивают поверхность. При работе с катками их зубчатые планки крошат верхний слой, уплотняют почву и выравнивают ее поверхность.
Подъем и опускание культиватора в работе производится при помощи механизма навески трактора.

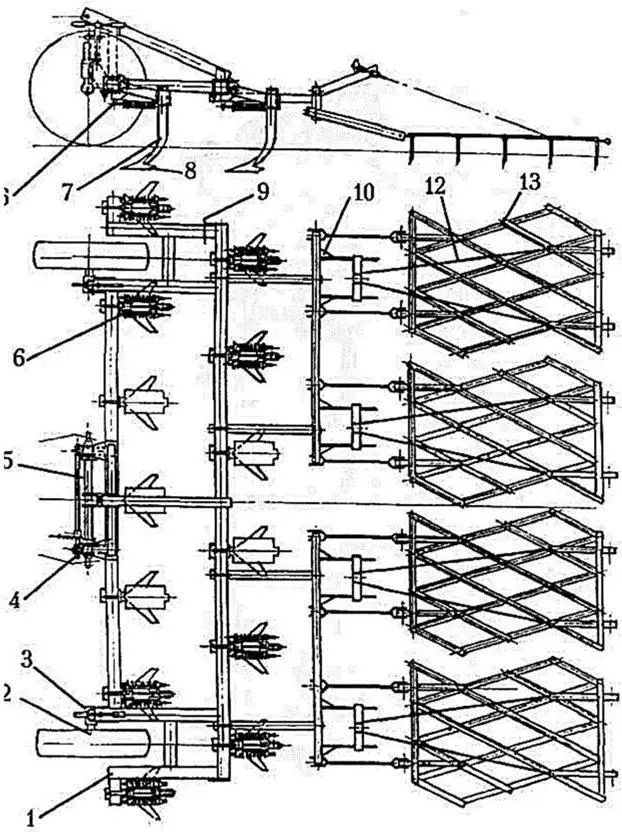

Рисунок 5.2 – Культиватор усиленный комбинированный КУК-4-01:
1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 – щиток сигнальный; 10 – рамка для борон; 11 – цепь; 12 – борона

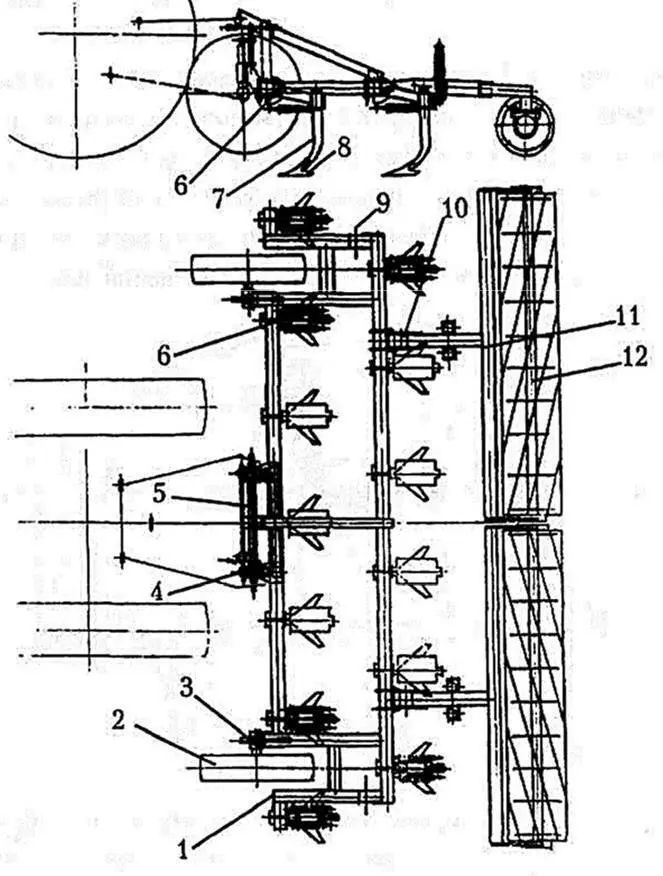

Рисунок 5.3 – Культиватор усиленный комбинированный КУК-4-02:
1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 – щиток сигнальный; 10 – стойка; 11 – рамка подпружиненная; 12 – барабан
5.4 Устройство и работа составных частей
Рама (рисунок 5.4) сварная из труб содержит балки передние 1, 5, 6, продольные – 8 и 9, задняя – 7 и перемычки 10. На балке 1 имеются кронштейны 2 для установки оси подвеса и подпружиненного прутка для её фиксации. К торцам продольных балок 9 приварены направляющие 4 для стоек колес. К балкам 1 и 7 приварены роскосы 3 и 11 навески. На раме имеются метки для точного размещения лап.

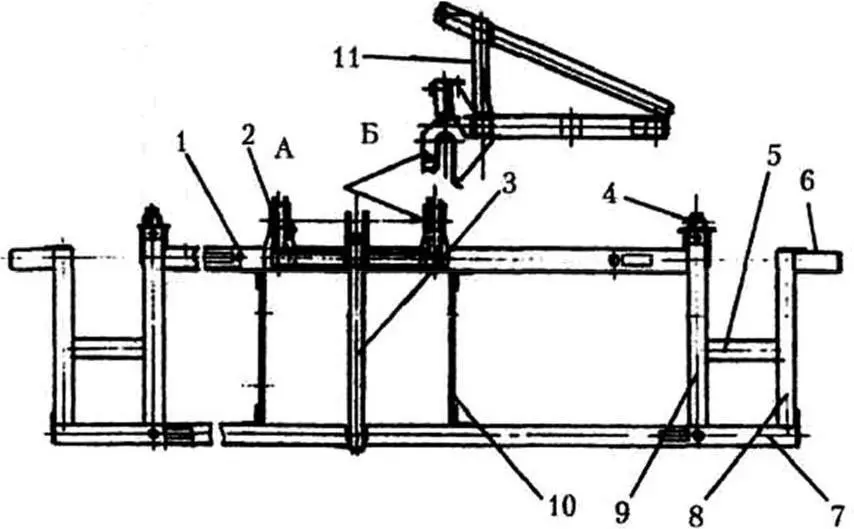

Рисунок 5.4 – Рама: 1 – рама; 2 – колесо опорное; 3 – механизм регули ровки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружинненый; 7 – стойка; 8 – лапа; 9 – щиток сигнальный; 10 – стойка; 11 – рамка подпружиненная; 12 – барабан А – вид на плане; Б – вид сбоку
Ось подвеса (рисунок 5.5) включает ось 1 и фланцы 2. Ось устанавливается в кронштейны 2 рамы (рисунок 5.4) снизу и фиксируется планками, закрепленными на подпружиненном прутке, установленном в тех же кронштейнах.
