Стабилизатор.Стабилизатор можно считать самым главным модулем блока питания, мало того, он построен с применением интегральных схем, что говорит о его некоторой интеллектуальности. Стабилизатор состоит из так называемых каналов, каждый из которых рассчитан на обработку конкретного напряжения и контроль над ним. Параллельно с каналами работает еще одна схема управления, которая, кстати, отвечает за формирование сигнала Power Good.

У многих дешевых блоков питания могут отсутствовать некоторые из мелких элементов, которые, тем не менее, выполняют очень важные функции. Так, часто производители экономят на различных фильтрах, конденсаторах и т. п., которые необходимы для нормальной стабилизации выходного напряжения.

Ремонт блока питания – дело непростое, особенно для начинающего пользователя. Мало того, чтобы ремонтировать электрические цепи, нужно обладать достаточными знаниями в радиоэлектронике.

Если ваш блок питания «приказал долго жить», то возможны два варианта действий.

• Выбросить старый блок питания и купить новый.

Преимущества этого варианта очевидны.

· Можно приобрести более мощный блок питания.

· Можно подобрать блок питания с вентиляторами, скорость вращения которых регулируется, что позволяет уменьшить издаваемый ими шум и добиться отличного температурного режима как внутри блока питания, так и в системном блоке.

· Покупая новый блок питания, вы тем самым отодвигаете его будущую кончину, по крайней мере, на несколько лет.

Недостатки этого варианта.

· Новый блок питания может оказаться более шумным, нежели старый.

· Возможно, старый блок питания вышел из строя только по вашей вине, а до этого вел себя идеально. Скорее всего, это обеспечивалось высоким качеством сборки, что означает его высокую цену. Именно поэтому не хотелось бы его менять на любой другой, возможно, дешевый блок питания.

• Отремонтировать блок питания самому или отнести его в сервисный центр. Здесь есть сложности, поскольку неисправность блока питания может быть серьезной, то есть вы не сможете его сами отремонтировать. Что касается сервисного центра, если ваш блок питания дорогой, то лучше всего его отдать на ремонт специалистам. Это будет гарантировать вам еще несколько лет его нормальной работы.

Если вы все-таки решили заменить блок питания новым, то вам остается только отключить его от материнской платы и питаемых им устройств, выкрутить и вынуть его из корпуса. После покупки нового блока питания сделайте все с точностью до наоборот (см. видеоролик «Урок 2.2. Замена блока питания»).

Если же вы решили заняться его ремонтом, то в этом случае нужно знать, что существует множество причин поломок. Поскольку в домашних условиях и с минимальными знаниями электроники ремонт блока питания достаточно сложен, ниже приведено несколько примеров поиска и устранения неисправности, с которыми справится даже новичок в радиоэлектронике.

Внимание!

Ни в коем случае не ремонтируйте блок питания, если он подключен к сети переменного тока, поскольку это может привести к непредсказуемым последствиям для вашего здоровья. Обязательно отключите его от сети!

Еще один важный момент. Блок питания не любит работать без нагрузки, поэтому к нему, например, можно подключить резистор сопротивлением 2–5 Ом и мощностью 25 Вт, соединив его одним выводом с напряжением 5 В, а дру208 гим – с корпусом. Правда, это только в том случае, когда вы уже якобы отремонтировали блок питания и хотите проверить этот факт.

Для проверки работоспособности компонентов блока питания вам пригодится мультиметр (рис. 18.2), который проверяет разнообразные электрические показатели.

Рис. 18.2. Многофункциональный мультиметр

Большая часть блоков питания, как и большая часть бытовых устройств, снабжена плавким или керамическим предохранителем (рис. 18.3). Его основное предназначение – срабатывать и перегорать, если происходит повышенное потребление тока или резкий скачок напряжения, что может произойти по разным причинам. В этом случае тонкая проволока (или керамический корпус) внутри предохранителя перегорает, и напряжение перестает поступать на другие компоненты блока питания, тем самым предохраняя их от поломки.

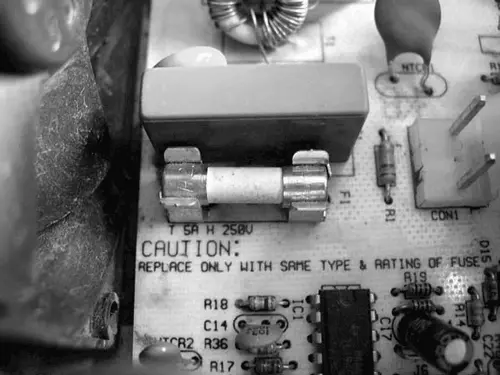

Рис. 18.3. Керамический предохранитель

Первым делом необходимо снять с блока питания защитный кожух. Сняв кожух, внимательно рассмотрите плату блока питания. Поскольку предохранитель устанавливается непосредственно за кабелем питания, то и искать его нужно в месте, где этот кабель припаян к печатной плате.

Как правило, он выглядит как деталь со стеклянным или керамическим корпусом, внутри которой расположена проволока. Возможен вариант, когда предохранитель имеет другую форму и припаян непосредственно к плате. В этом случае вам придется его выпаять.

Прежде чем менять предохранитель, стоит его проверить: если он исправен, зачем его выпаивать или доставать? Это очень просто сделать – исправный предохранитель имеет очень маленькое сопротивление, практически близкое к нулю. Именно поэтому часто используют понятие прозвонки (определение короткого замыкания), поскольку в этом случае имеется потенциальное короткое замыкание. Если прибор показывает очень большое сопротивление или предохранитель не прозванивается, значит, «его песня спета», и необходимо его заменить.

Для этого используйте аналогичный по параметрам предохранитель. Как правило, в блоках питания устанавливаются предохранители с током сгорания 4 А, хотя бывают и исключения. Поэтому внимательно смотрите его маркировку, нанесенную либо на один из металлических контактов, либо на стеклянный (керамический) корпус. Многие пользователи вместо предохранителя используют тонкую проволоку (так называемый «жучок»), припаяв ее к контактам крепления предохранителя. Этот способ имеет свои недостатки, поскольку слишком толстая проволока может не перегореть, когда это нужно, что приведет к выходу из строя других модулей блока питания.

После замены предохранителя и подачи напряжения на блок питания возможно несколько вариантов развития событий.

• Блок питания заводится, предохранитель не перегорает, компьютер включается и загружается. В этом случае вероятной причиной выхода из строя блока питания можно считать случайный скачок напряжения либо кратковременную перегрузку блока питания.
