2 У старых устройств сигнал может иметь тип OK (при разнотипных сигналах на одной шине возможен конфликт).

3 Сигналы, приведенные после символа /, используются только в режиме Ultra DMA (ATA-4).

4 У ведущего устройства — вход, у ведомого — выход.

5 У ведомого устройства — только выход.

6 Контакты 41–44 используются только для миниатюрных дисков.

7 Начиная с ATA-3 — только CSEL.

8 Начиная с ATA-3 зарезервирован.

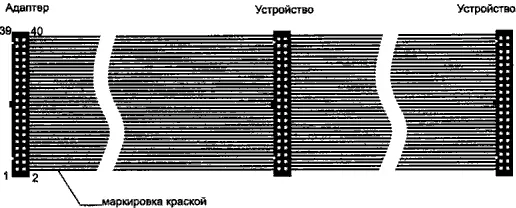

Рис. 9.2. Интерфейсный кабель ATA

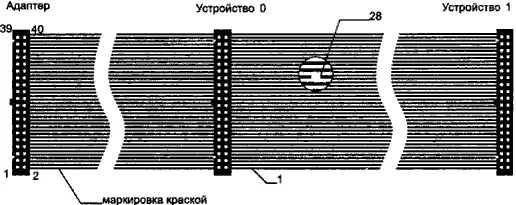

Рис. 9.3. Ленточный кабель интерфейса ATA с кабельной выборкой

Начиная с ATA/ATAPI-4 в шлейфах узаконили кабельную выборку и для подключения устройства 1 определили средний коннектор. В нем контакт 28 либо не соединен с проводом, либо просто отсутствует. Вполне понятно, что при использовании кабельной выборки хост-контроллер подключать к среднему коннектору нельзя (как и к правому на рис. 9.3). Если номер устройства назначается джампером, то для 40-проводного кабеля можно подключать устройства и хост-контроллер к любым коннекторам произвольно (но желательно избегать «висячих» концов).

Для устойчивой работы в режиме Ultra DMA рекомендуется применение 80-проводных кабелей, обеспечивающих чередование сигнальных цепей и проводов схемной земли ( GND). Такие кабели требуются для режимов UltraDMA выше 2 (скорость выше 33 Мбайт/с). Эти кабели разделываются на специальные разъемы, имеющие 40-контактные гнезда с обычным назначением контактов, но ножевые контакты для врезки 80 проводов. В шлейфе для схемной земли используются либо все четные, либо все нечетные провода — это зависит от применяемых разъемов (на них должна быть маркировка EVN GNDили ODD GNDсоответственно). Установка на одном шлейфе разнотипных разъемов недопустима (тогда все 80 проводов окажутся соединенными вместе). На 80-проводном кабеле в разъеме для подключения контроллера контакт 34 соединен с шиной GNDи не соединен с проводом шлейфа; этим обеспечивается идентификация типа кабеля ( CBLID). Провод шлейфа соединяет контакты 34 разъемов устройств, что обеспечивает прохождение сигнала PDIAG#от ведомого устройства к ведущему. С учетом возможности кабельной выборки на 80-проводном шлейфе положение коннекторов уже однозначно.

♦ Коннектор хост-контроллера расположен на конце шлейфа, у него контакт 34 заземлен и не соединен со шлейфом. Корпус коннектора должен быть синего цвета.

♦ Коннектор устройства 0 расположен на противоположном конце шлейфа, у него все контакты соединены со шлейфом. Корпус коннектора должен быть черного цвета.

♦ Коннектор устройства 1 (необязательный) расположен в середине шлейфа, у него контакт 28 не соединен со шлейфом. Корпус коннектора должен быть серого цвета.

Если кабельная выборка не используется, то устройства 0 и 1 можно менять местами.

Спецификация ATA «узаконивает» как 40-контактный интерфейсный разъем, так и 4-контактный разъем питания (рис. 9.4), но для малогабаритных устройств питание может подаваться по 44-проводному интерфейсному кабелю.

Рис. 9.4. Разъемы интерфейса ATA (вилки на устройствах): а — интерфейсный, б — питания

Для большинства устройств применяется 40-контактный разъем с шагом контактов 2,54 мм. Рядом с ним могут располагаться дополнительные контакты, служащие для конфигурирования устройства и технологических целей (диагностики и других операций по служебному последовательному интерфейсу). Спецификация ATA/ATAPI предусматривает два варианта, приведенные на рис. 9.5, а и б . Здесь пустым квадратиком обозначены позиции ключевых (пропущенных) выводов, контакты 1-40 используются для интерфейса (см. табл. 9.3), а контакты А-Н — для установки джамперов (табл. 9.4) и технологических целей. Для миниатюрных устройств предназначен 50-контактный разъем с шагом выводов 2 мм (рис. 9.5, в ), у которого контакты 1-44 соответствуют табл. 9.3, контакты A-D — табл. 9.4 (используются для конфигурирования, а пара пропущенных контактов является дополнительным ключом). Для 50-контактного кабеля принято назначение выводов накопителей IBM Thinkpad/Travelstar:

♦ контакт Ачерез резистор 10 кОм соединяется с шиной +5 В;

♦ контакт Вдля устройства задает его роль: низкий уровень — устройство 0, высокий — устройство 1;

♦ контакт Сопределяет режим устройства по включении питания: низкий уровень — Standby, высокий — Idle;

♦ контакт Dсоединяется с контактом 28 (CSEL) и через резистор 10 кОм — с шиной +5 В.

Это назначение, позволяющее конфигурировать и адресацию, и режим потребления, применяется не на всех устройствах. На винчестерах фирмы Toshiba контакты Аи Вмогут использоваться как выход и вход последовательного интерфейса ( Вподтянут к шине +5 В через резистор 47 кОм), С— GND, D— роль устройства (низкий уровень для устройства 1).

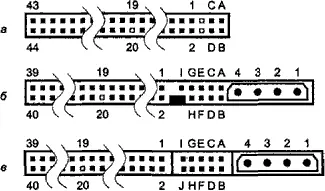

Рис. 9.5. Дополнительные контакты на разъемах интерфейса ATA: а — SFF8057, б — SFF8058, в — SFF8212 (50-контактный разъем)

Таблица 9.4. Использование дополнительных контактов

Для малогабаритных внешних устройств существует довольно распространенный разъем HP 36, но в спецификацию ATA/ATAPI он не входит. Для устройств хранения на флэш-памяти используется коннектор, соответствующий спецификации CompactFlash Association.

В документации на устройства могут быть указаны несколько отличающиеся обозначения сигналов. Здесь приведены обозначения из стандарта ATA/ATAPI- 4.

♦ RESET#(Device Reset) — сброс устройства (инвертированный сигнал сброса системной шины). Сигнал длительностью не менее 25 мкс вырабатывается после установления питающих напряжений. Сигнал вызывает сброс интерфейса в исходное состояние и устанавливает параметры по умолчанию.

♦ DA[2:0](Device Address) — три младших бита системной шины адреса, используемые для выбора регистров устройств.

♦ DD[15:0](Device Data) — двунаправленная 16-битная шина данных между адаптером и устройствами. При 8-битных обменах используются младшие биты D[7:0]. У устройства не должно быть «подтягивающего» резистора на линии DD7— на хост-контроллере эта линия через резистор 10 кОм соединена с шиной GND. Это позволяет хосту определить факт отсутствия устройства на шине сразу после аппаратного сброса: при чтении регистра состояния отсутствующего устройства бит BSYокажется сброшенным.
