♦ Для любых сетей: диаметр домена коллизий — самое большое расстояние («электрическая» длина кабелей между парой узлов) — не должен превышать 5 км.

♦ Число узлов в домене коллизий — не более 1024 (реально их не должно быть более 30–50).

Для сетей Fast Ethernet ограничения жестче.

♦ Диаметр домена коллизий — не более 205 м.

♦ Число повторителей в домене коллизий — не более двух класса II, не более одного класса I.

В Gigabit Ethernet применяются только коммутаторы, так что действуют только ограничения на длину соединений.

Для оптических соединений применяемые разъемы разнообразны: ST, SC, MT-RJ и другие. Коаксиальные разъемы для «толстого» и «тонкого» кабелей различны (серии «N» и BNC соответственно). Отметим, что каждый сегмент коаксиала должен оканчиваться терминаторами 50 Ом и быть заземлен в одной точке. «Схемная земля» компьютера не имеет гальванической связи с экраном коаксиального разъема, так что следует избегать случайного касания BNC-разъемов с металлическими частями, связанными с шасси компьютера. Сети на коаксиале требуют правильного заземления, нарушение правил чревато выгоранием адаптеров.

Для витой пары применяются разъемы RJ-45 (рис. 10.1), назначение контактов разъема сетевого адаптера (порт MDI) приведено в табл. 10.1. Порты концентраторов 10BaseT, 100BaseTX и 100BaseT4 имеют тип MDIX, у них сигналы TX и RX поменяны местами. Для подключения конечных узлов к портам активного оборудования (соединение портов MDI-MDIX, рис. 10.2, а ) используется «прямой» кабель (рис. 10.3, а ), для непосредственного соединения адаптеров (MDI-MDI, рис. 10.2, б ) или соединения двух коммуникационных устройств (MDIX-MDIX) применяют «перекрестный» кабель (рис. 10.3, б ). В коммуникационных устройствах, как правило, один из портов снабжают переключателем MDI-MDIX или дополнительным разъемом.

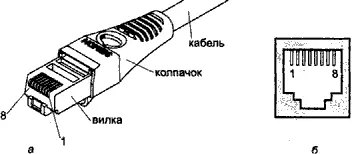

Рис. 10.1. Разъем RJ-45: a — вилка, б — розетка

Таблица 10.1. Разъем RJ-45 адаптера Ethernet

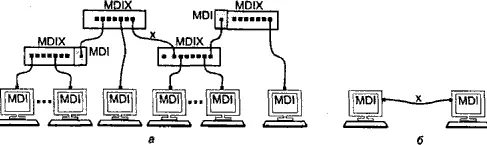

Рис. 10.2. Сеть 10BaseT/100BaseTX: а — звезда, б — двухточечное соединение

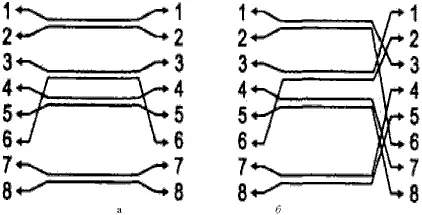

Рис. 10.3. Интерфейсные кабели Ethernet: а — «прямой», б — «перекрестный»

В локальных сетях обычно используется кабельная проводка, состоящая из стационарных кабелей, оканчивающихся розетками, и коммутационных шнуров. Стационарную проводку выполняют так, что она обеспечивает «прямое» соединение контактов своих интерфейсных разъемов. Коммутационные шнуры могут быть как «прямыми», так и «перекрестными». Заметим, что связи контактов 4, 5, 7 и 8 требуются только в 100BaseT4 и 1000BaseTX, но для 10BaseT и 100BaseTX они не мешают, так что кабельное хозяйство едино.

В Gigabit Ethernet 1000BaseTX применяются только «прямые» кабели. Универсальные порты совместимы с Fast Ethernet (поддерживают автосогласование). Если два порта Gigabit Ethernet соединить «перекрестным» кабелем, они свяжутся в режиме 100BaseTX.

Для приведенных выше реализаций Ethernet на витой паре предусмотрен протокол согласования режимов (autonegotiation), который исполняется каждый раз при установлении соединения после физического подключения и (или) инициализации портов. Протокол основан на обмене служебными импульсами (они отличны от кадров передаваемой информации). Этот протокол позволяет соединяемым портам выбрать самый эффективный из режимов, доступных обоим портам. Приоритеты режимов в порядке убывания: 1000BaseT, 100BaseTX полнодуплексный, 100BaseT4, 100BaseTX полудуплексный, 10BaseT полнодуплексный, 10BaseT полудуплексный. Протокол автоматического согласования может быть отключен (или не реализован), в этом случае режим работы задается принудительно при конфигурировании порта. Возможность переключения режимов отражается в названиях портов (например, Fast Ethernet 10/100), поддержка режима 100BaseT4 встречается нечасто.

Для оптических вариантов тоже появился протокол согласования, но его возможности ограничиваются из-за вероятного несовпадения длин волн, используемых в разных вариантах. Правда, здесь автосогласование не так уж и необходимо, поскольку оптических соединений гораздо меньше, их тщательно планируют и не так уж часто реконфигурируют.

В стандарте Ethernet (10 Мбит/с) определен интерфейс AUI (Attachment Unit Interface — интерфейс устройства подключения), с помощью которого к адаптеру можно подключать трансивер (приемопередатчик) для любой среды передачи. В трансивере располагаются оконечные цепи передатчика, приемника и детектор коллизий. Назначение контактов интерфейса AUI приведено в табл. 10.2, здесь используется разъём DB-15 (розетка на адаптере, вилка на трансивере).

Таблица 10.2. Разъем AUI-интерфейса Ethernet

В стандарте на Fast Ethernet фигурирует интерфейс MII (Media Independent Interface — интерфейс, независимый от среды передачи). В MII данные для приемника и передатчика передаются в некодированном виде по 4-битным параллельным шинам (с частотой синхронизации 2,5 и 25 МГц для скоростей 10 и 100 Мбит соответственно) или в последовательном коде (для 10 Мбит/с). В интерфейсе имеются сигналы синхронизации и управления приемником и передатчиком, состояния линии (наличие несущей, коллизия), а также последовательный интерфейс управления SMI (см. п. 11.2), по которому можно общаться с управляющими регистрами трансивера. Определен и физический разъем для подключения сменных модулей (40-контактный двухрядный), но в ПК он практически не встречается.

Интерфейсы локальных сетей в ПК обеспечивают сетевые адаптеры , или сетевые интерфейсные карты (Network Interface Card, NIC). Адаптеры имеют передающую и принимающую части, которые в случае поддержки полного дуплекса должны быть независимы друг от друга. Задача передающей части: по получении со стороны центрального процессора (ЦП) блока данных и адреса назначения для передачи получить доступ к среде передачи, сформировать и передать кадр (добавить преамбулу, CRC-код), делая повторные попытки в случае обнаружения коллизий. Адаптер должен сообщить процессору об успехе или невозможности передачи. Приемная часть, просматривая заголовки всех кадров, проходящих в линии, «выуживает» из этого потока кадры, адресованные данному узлу уникальным, широковещательным или групповым способом. Адаптер можно программно настроить и на «неразборчивый» режим (promiscuous mode), в котором он будет принимать все кадры без разбора. Кадры принимаются в буфер и проверяются на отсутствие ошибок (длина кадра, корректность CRC). О приеме корректных кадров уведомляется центральный процессор и организуется передача кадра из локального буфера адаптера в системную память компьютера. Ошибочные кадры, как правило, игнорируются, хотя адаптер может собирать статистику их появления. На практике попадаются и адаптеры, не обнаруживающие ошибок в поврежденных кадрах. Диагностика сети с таким адаптером непроста.
