Михаил Гук - Аппаратные интерфейсы ПК. Энциклопедия

Для управления потоком данных (Flow Control) могут использоваться два варианта протокола — аппаратный и программный. Иногда управление потоком путают с квитированием. Квитирование (handshaking) подразумевает посылку уведомления о получении элемента, в то время как управление потоком предполагает посылку уведомления о возможности или невозможности последующего приема данных. Зачастую управление потоком основано на механизме квитирования.

Аппаратный протокол управления потоком RTS/CTS (hardware flow control) использует сигнал CTS, который позволяет остановить передачу данных, если приемник не готов к их приему (рис. 2.13). Передатчик «выпускает» очередной байт только при включенной линии CTS. Байт, который уже начал передаваться, задержать сигналом CTSневозможно (это гарантирует целостность посылки). Аппаратный протокол обеспечивает самую быструю реакцию передатчика на состояние приемника. Микросхемы асинхронных приемопередатчиков имеют не менее двух регистров в приемной части — сдвигающий, для приема очередной посылки, и хранящий, из которого считывается принятый байт. Это позволяет реализовать обмен по аппаратному протоколу без потери данных.

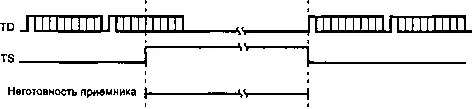

Рис. 2.13. Аппаратное управление потоком

Аппаратный протокол удобно использовать при подключении принтеров и плоттеров, если они его поддерживают. При непосредственном (без модемов) соединении двух компьютеров аппаратный протокол требует перекрестного соединения линий RTS— CTS.

При непосредственном соединении у передающего терминала должно быть обеспечено состояние «включено» на линии CTS (соединением собственных линий RTS — CTS), в противном случае передатчик будет «молчать».

Применяемые в IBM PC приемопередатчики 8250/16450/16550 сигнал CTSаппаратно не отрабатывают, а только показывают его состояние в регистре MSR(см. п. 2.5). Реализация протокола RTS/CTS возлагается на драйвер BIOS Int 14h, и называть его «аппаратным» не совсем корректно. Если же программа, пользующаяся СОМ-портом, взаимодействует с UART на уровне регистров (а не через BIOS), то обработкой сигнала CTSдля поддержки данного протокола она занимается сама. Ряд коммуникационных программ позволяет игнорировать сигнал CTS(если не используется модем), и для них не требуется соединение входа CTSс выходом даже своего сигнала RTS. Однако существуют и иные приемопередатчики (например, 8251), в которых сигнал CTSотрабатывается аппаратно. Для них, а также для «честных» программ, использование сигнала CTSна разъемах (а то и на кабелях) обязательно. Преимущество протокола RTS/CTS во времени реакции (по сравнению с программным методом XON/XOFF) остается лишь для буферированной (в режиме FIFO) передачи.

Программный протокол управления потоком XON/XOFF предполагает наличие двунаправленного канала передачи данных. Работает протокол следующим образом: если устройство, принимающее данные, обнаруживает причины, по которым оно не может их дальше принимать, оно по обратному последовательному каналу посылает байт-символ XOFF(13h). Противоположное устройство, приняв этот символ, приостанавливает передачу. Когда принимающее устройство снова становится готовым к приему данных, оно посылает символ XON(11h), приняв который противоположное устройство возобновляет передачу. Время реакции передатчика на изменение состояния приемника по сравнению с аппаратным протоколом увеличивается, по крайней мере, на время передачи символа ( XONили XOFF) плюс время реакции программы передатчика на прием символа (рис. 2.14). Из этого следует, что данные без потерь могут приниматься только приемником, имеющим дополнительный буфер принимаемых данных и сигнализирующим о неготовности заблаговременно (имея в буфере свободное место).

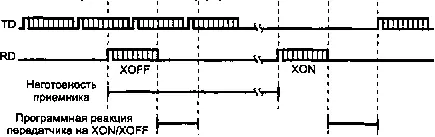

Рис. 2.14. Программное управление потоком XON/XOFF

Преимущество программного протокола заключается в отсутствии необходимости передачи управляющих сигналов интерфейса — минимальный кабель для двустороннего обмена может иметь только 3 провода (см. рис. 2.5, а ). Недостатком, помимо обязательного наличия буфера и большего времени реакции (снижающего общую производительность канала из-за ожидания сигнала XON), является сложность реализации полнодуплексного режима обмена. В этом случае из потока принимаемых данных должны выделяться (и обрабатываться) символы управления потоком, что ограничивает набор передаваемых символов.

Кроме этих двух распространенных стандартных протоколов, поддерживаемых и ПУ, и ОС, существуют и другие.

В СОМ-портах преобразование параллельного кода в последовательный для передачи и обратное преобразование при приеме данных выполняют специализированные микросхемы UART (Universal Asynchronous Receiver-Transmitter — универсальный асинхронный приемопередатчик). Эти же микросхемы формируют и обрабатывают управляющие сигналы интерфейса. СОМ-порты IBM PC XT/AT базируются на микросхемах, совместимых на уровне регистров с UART i8250 — 8250/16450/16550А. Это семейство представляет собой усовершенствование начальной модели, направленное на повышение быстродействия, снижение потребляемой мощности и загрузки процессора при интенсивном обмене. Отметим, что:

♦ 8250 имеет ошибки (появление ложных прерываний), учтенные в XT BIOS;

♦ 8250А — ошибки исправлены, но в результате потеряна совместимость с BIOS; эта микросхема работает в некоторых моделях AT, но непригодна для скорости 9600 бит/с;

♦ 8250В — исправлены ошибки 8250 и 8250A, восстановлена ошибка в прерываниях — возвращена совместимость с XT BIOS; работает в AT под DOS (кроме скорости 9600 бит/с).

Микросхемы 8250x имеют невысокое быстродействие по обращениям со стороны системной шины. Они не допускают обращения к своим регистрам в смежных шинных циклах процессора — для корректной работы с ними требуется введение программных задержек между обращениями CPU. В компьютерах класса AT применяют микросхемы UART перечисленных ниже модификаций.

♦ 16450 — быстродействующая версия 8250 для AT. Ошибок 8250 и полной совместимости с XT BIOS не имеет.

♦ 16550 — развитие 16450. Может использовать канал DMA для обмена данными. Имеет FIFO-буфер, но некорректность его работы не позволяет им воспользоваться.

♦ 16550А — имеет работающие 16-байтные FIFO-буферы приема и передачи и возможность использования DMA. Именно этот тип UART должен применяться в AT при интенсивных обменах на скоростях 9600 бит/с и выше. Совместимость с этой микросхемой обеспечивает большинство микросхем контроллеров портов ввода-вывода, входящих в современные чипсеты.
