♦ HD-50, они же MiniD50 (рис. 5.1, г ), — разъемы со штырьковыми контактами в металлическом кожухе D-образной формы, с высокой плотностью контактов (High Density) — с шагом 0,05" (1,27 мм). На устройстве устанавливается розетка (HD-50F), на кабеле — вилка (HD-50M); фиксация выполняется с помощью защелок (клипсов). Часто называются «внешними SCSI-2» (SCSI-2 External).

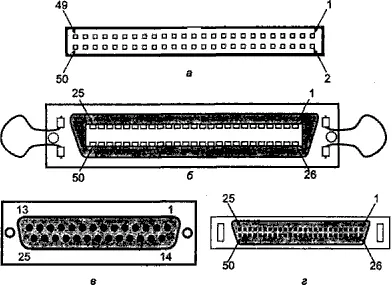

Рис. 5.1. Разъемы 8-битного устройства SCSI: а — IDC-50P, б — CX-50P, в — DB-25P, г — HD-50F

♦ HD-68, они же MiniD68, — аналогичные разъемы, но с 68 контактами. На устройстве устанавливается розетка (HD-68F или MiniD68F), на кабеле — вилка (HD-68M или MiniD68M). Внешние разъемы фиксируются с помощью клипсов или винтов, внутренние — только на трении. Часто называются разъемами SCSI-3, в настоящее время наиболее широко используются для «широкого» интерфейса. На рис. 5.2 показан внешний разъем, слева изображена клипса, справа — резьбовая букса.

Рис. 5.2. Разъемы 16-битного устройства SCSI HD-68F

♦ VHDCI-68 — внешние разъемы с особо высокой плотностью (Very High Density Connector), контакты в стиле Centronics с шагом 0,8 мм. Применяются нечасто, иногда их ошибочно называют разъемами SCSI-4 или SCSI-5.

♦ МСХ (Micro-centronics) — разъемы в стиле Centronics, но в миниатюрном варианте. Наиболее распространены разъемы МСХ-68 и MCX-80 более известные как SCA.

♦ SCA (Single Connector Attachment) — разъем для подключения устройства одним разъемом. Предназначен для подключения дисков, устанавливаемых в шасси с возможностью «горячей» замены (или, по крайней мере, легкой, через лицевую панель). В настоящее время распространена спецификация SCA-2 на разъемах MCX-80 (рис. 5.3). На устройстве устанавливается вилка (MCX-80F), на шасси — розетка (МСХ-80М). Кроме интерфейсных сигналов, на разъем выводятся шины питания, а также сигналы конфигурирования устройства (идентификатор, режимы и т. п.). На боковых направляющих имеются дополнительные контакты заземления. Конфигурационные джамперы устанавливаются не на устройстве, а на шасси (или на плате адаптера).

Рис. 5.3. Разъем устройства SCSI с «горячей» заменой SCA-80

Для версии Narrow SCSI использовались разъемы, изображенные на рис. 5.1, для Wide SCSI — на рис. 5.2. Для устройств с «горячей» заменой применяют миниатюрный D-образный разъем SCA-2, общий для питания и сигнальных цепей (рис. 5.3).

Ассортимент кабелей SCSI довольно широк.

♦ А-кабель . Стандартный для 8-битного интерфейса, 25 пар проводов. Для внутренних устройств используется плоский ленточный кабель, для внешних — круглый кабель, состоящий из 25 витых пар в общем экране:

• внутренний А-кабель SCSI-1 и SCSI-2 имеет разъемы с низкой плотностью контактов IDC-50 (розетки, см. рис. 5.1, а );

• внешний А-кабель SCSI-1 имеет разъемы Centronics-50 (CX-50M, см. рис. 5.1, б );

• внешний А-кабель SCSI-2 имеет разъемы MiniD50M (HD-50M, см. рис. 5.1, в ).

♦ B-кабель . Малораспространенный 16/32-битный расширитель SCSI-2.

♦ P-кабель . 8/16-битный кабель с 34 парами проводов, снабжен улучшенными миниатюрными экранированными разъемами. Применяется в интерфейсах SCSI-2/3, в 8-битном варианте контакты 1–5, 31–39, 65–68 не используются:

• внутренний P-кабель SCSI-3 имеет разъемы HD-68M без фиксаторов;

• внешний P-кабель SCSI-3 имеет разъемы MiniD68M с фиксаторами;

• внешний P-кабель SCSI SPI-2 имеет разъемы с особо высокой плотностью VHDCI-68M (иногда такой кабель ошибочно называют кабелем SCSI-4 или SCSI-5).

♦ Q-кабель . 68-проводное расширение до 32 бит, используется в паре с P-кабелем и имеет аналогичную конструкцию. Реально Q-кабель так и не использовался, в спецификации SCSI SPI-3 уже не рассматривается.

♦ Mac SCSI . Кабель с разъемами DB-25P (см. рис. 5.1, г ) — 8-битный, стандартный для Macintosh (назначение контактов см. ниже), используется на некоторых внешних устройствах (Iomega ZIP Drive). Встречается иная раскладка цепей, если 25-контактный разъем установлен на хост-адаптере.

Существуют также различные варианты кабелей-переходников (с разнотипными разъемами) и адаптеров. Адаптеры представляют собой печатную плату или монолитную конструкцию с разнотипными разъемами. У адаптеров, соединяющих шины разной ширины, может присутствовать терминатор (должен быть отключаемым!) старшего байта (см. п. 5.1.5). Адаптер подключения SCA к обычной шине имеет стандартный разъем подключения питания, а также набор джамперов, задающих конфигурацию устройства.

Назначение контактов разъемов кабелей приведено в табл. 5.3–5.7. Неудобство вызывает система нумерации контактов, которая различна для внешних и внутренних разъемов. Однако физическая раскладка проводов на разъеме и в плоском кабеле одинакова, сигнальные линии (прямые) перемежаются обратными проводами (заземленными в SE-устройствах).

Таблица 5.3. Разъёмы A-кабеля SCSI

Таблица 5.4. Разъемы B-кабеля SCSI

Таблица 5.5. Разъемы P-кабеля SCSI
