♦ Разрешение отключения (Enable disconnection). Позволяет устройствам отключаться от шины при неготовности данных во время длительных операций с носителем, что весьма эффективно в многозадачном режиме при нескольких ПУ на шине. В случае одного устройства отключение приводит только к дополнительным затратам времени на повторное соединение.

♦ Согласование ширины шины данных тоже выполняется по протоколу шины, исходя из возможностей обоих участников обмена. Целевому устройству можно запретить запрос 16-битного режима специальным джампером, который может называться «Enable TI-WDTR» (Target Initiated Wide Data Transfer Request Negotiation).

♦ Запрет 16-разрядного режима (Disable wide). Позволяет подключить «широкое» устройство к «узкой» шине.

♦ Принудительное переключение в линейный режим (Force SE). Позволяет перевести устройство LVD в режим SE, независимо от состояния линии DIFFSENS.

♦ Запрет синхронизации по обоим фронтам (Disable U160). Позволяет принудительно перевести устройство Ultra3 SCSI в режим Ultra2.

♦ Старт по команде (Start on command), или запрет автоматического запуска шпиндельного двигателя (Disable Auto Spin up). При установке этого параметра запуск двигателя устройства выполняется только по команде от хост-адаптера, что позволяет снизить пик нагрузки блока питания в момент включения. Хост будет запускать устройства последовательно.

♦ Задержанный старт (Delayed Start) в сочетании с джамперами выбора задержки позволяет автоматически запускать двигатель через указанный интервал после подачи питания (разным устройствам задают различные значения задержки).

Подключение устройств к шине SCSI относительно несложно, но имеются нюансы при смешении разнотипных устройств на одной шине. Пропускная способность шины SCSI, «освоенная» компьютером, определяется, естественно, возможностями хост-контроллера. Шина SCSI обеспечивает хорошую совместимость устройств с параллельными интерфейсами разных поколений, «узких» и «широких», но зачастую одно старое устройство способно свести на нет мощь новых устройств, подключенных к шине. По типу интерфейса совместимыми являются только SE и LVD.

Смешивать устройства LVD с HVD на одной шине нельзя!

Устройства LVD можно использовать на одной шине с SE, но при этом все устройства перейдут в режим SE, и шина не сможет работать в режиме Ultra2, свойственном устройствам LVD. Интерфейс LVD, являясь дифференциальным, требует, чтобы каждый обратный провод (сигнал +) приходил на вход своего приемника; в версии SE все обратные провода на устройстве соединялись вместе и подключались к шине GND. Если на шине с устройствами LVD имеется хотя бы одно устройство SE, то линия DIFFSENSокажется заземленной и все устройства LVD перейдут в режим SE. При конфигурировании устройство LVD может быть принудительно переведено в режим SE установкой джампера «Force SE».

Если на шине присутствуют устройства Ultra160 и Ultra2 (или еще ниже), то шина будет работать в самом низком из этих режимов. Принудительно запретить режим Ultra160 (понизить до Ultra2) можно джампером «Disable U160».

Подключение «узкого» устройства к «узкой» шине — самая простая задача, поскольку здесь обычно встречаются лишь два типа разъемов (не считая Mac SCSI) — внешний (типа Centronics) и внутренний. Устройства должны быть сконфигурированы (см. выше), каждому должен быть назначен уникальный (на шине) идентификатор SCSI ID, формально — любой в диапазоне 0–7. Длина шины не должна превышать допустимого предела, на обоих концах шины (и только там!) должны быть установлены и включены терминаторы. На линию TERMPWRдолжно подаваться питание (чаще от хост-адаптера), что можно проверить, замерив напряжение на соответствующих контактах разъема.

Подключение «широкого» устройства к «широкой» шине может оказаться несколько сложнее, поскольку здесь больше разнообразия в разъемах. Из-за этого может потребоваться применение переходных адаптеров от одного типа разъема к другому. Также могут возникнуть сложности с подключением терминаторов, особенно для устройств LVD, среди которых внутренние терминаторы встречаются редко, а внешние могут занимать отдельный разъем на кабеле. Идентификаторы устройств можно задавать в диапазоне 0-15.

Подключение «узкого» устройства к «широкой» шине требует применения переходного адаптера с 68- на 50-контактный разъем. Старший байт в этом адаптере не должен терминироваться, если подключаемое устройство не крайнее на шине. Если же устройство крайнее, то в адаптере старший байт должен терминироваться и на самом устройстве должен быть установлен терминатор. Выбор положения устройства (крайнее или промежуточное) может определяться имеющимся адаптером. Идентификаторы устройств должны устанавливаться в диапазоне 0–7 для всех устройств, поскольку невидимость идентификаторов 8-15 узким устройством не позволит процедуре арбитража работать нормально (см. выше). Поскольку все «узкие» устройства — это SE-устройства, линия DIFFSENSокажется заземленной и все устройства LVD перейдут в режим SE. Существуют, однако, и адаптеры-мосты, при подключении SE-устройства позволяющие остальным находиться в режиме LVD. Определить режим можно, замерив напряжение на 16-м контакте 68-контактного разъема (46-м 80-контактного).

Подключение «широкого» устройства к «узкой» шине также потребует применения специального адаптера, и на «широком» устройстве следует установить джампер «Disable Wide». Дополнительно может потребоваться терминация старшего байта и относящихся к нему управляющих линий, чтобы обеспечить на них надежное пассивное состояние («висящие» входы восприимчивы к помехам). Некоторые версии встроенного микропрограммного обеспечения позволяют работать устройствам и без дополнительных терминаторов. Идентификаторы всех устройств должны быть в диапазоне 0–7 (по тем же соображениям, что и в предыдущем случае).

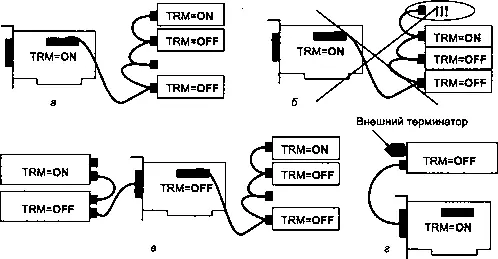

Рассмотрим различные конфигурации подключения устройств к контроллеру SCSI (рис. 5.7). Контроллер может быть расположен на карте расширения, устанавливаемой в слот PCI или ISA, или же встроен в системную плату. Устройства, подключаемые к нему, могут быть как внутренними (разного рода дисковые и ленточные устройства), так и внешними (те же, а также сканеры и другие периферийные устройства). Терминаторы расставляются исходя из конкретных условий.

Рис. 5.7. Подключение устройств к карте контроллера SCSI: а, в, г — правильно; б — неправильно

Правила подключения достаточно просты:

♦ концы кабельного шлейфа не должны висеть в воздухе (как на рис. 5.7, б );
