Карты PCI могут предназначаться для уровня интерфейсных сигналов 5 В и 3,3 В, а также быть универсальными. Слоты PCI имеют уровни сигналов, соответствующие питанию микросхем PCI-устройств системной платы: либо 5 В, либо 3,3 В. Во избежании ошибочного подключения слоты имеют ключи, определяющие номинал напряжения. Ключами являются пропущенные ряды контактов 12,13 и 50, 51. Для слота на 5 В ключ расположен на месте контактов 50, 51; для 3,3 В — 12, 13. На краевых разъемах карт PCI имеются ответные прорези на месте контактов 50,51 (5 В) и 12,13 (3,3 В); на универсальной карте имеется оба ключа. Ключи не позволяют установить карту в слот с неподходящим напряжением питания. Карты и слоты различаются лишь питанием буферных схем, которое поступает с линий +V I/O
:
♦ на слоте «5 В» на линии +V I/O
подается +5 В;
♦ на слоте «3,3 В» на линии +V I/O
подается +(3,3–3,6) В;
♦ на карте «5 В» буферные микросхемы рассчитаны только на питание +5 В;
♦ на карте «3,3 В» буферные микросхемы рассчитаны только на питание +(3,3–3,6) В;
♦ на универсальной карте буферные микросхемы допускают оба варианта питания и будут нормально формировать и воспринимать сигналы по спецификациям 5 или 3,3 В, в зависимости от типа слота, в который установлена карта.
На слотах обоих типов присутствуют питающие напряжения +3,3, +5, +12 и -12В на одноименных линиях. В PCI 2.2 определена дополнительная линия 3.3Vaux
— «дежурное» питание +3,3 В для устройств, формирующих сигнал РМЕ#
при отключенном основном питании.
На системных платах чаще всего встречаются 5-вольтовые 32-битные слоты, заканчивающиеся контактами А62/В62; 64-битные слоты встречаются реже, они длиннее и заканчиваются контактами А94/В94. Конструкция разъемов и протокол позволяют устанавливать 64-битные карты и в 32-битные разъемы, и наоборот, но при этом, естественно, обмен будет в 32-битном режиме.
Тактовая частота шины определяется по возможностям чипсета и всех абонентов шины. Высокая частота 66 МГц может устанавливаться тактовым генератором только при высоком уровне на линии M66EN
. Таким образом, установка любой карты, не поддерживающей 66 МГц (с заземленным контактом B49), приведет к понижению частоты, шины до 33 МГц. Серверные системные платы, на которых имеется несколько шин PCI, позволяют использовать на разных шинах разные частоты (66 и 33 МГц). Так, например, можно на 64-битных слотах использовать частоту 66 МГц, а на 32-битных — 33. Разгон нормальной частоты 33 МГц до 40–50 МГц аппаратно не контролируется, но может приводить к ошибкам работы карт расширения.

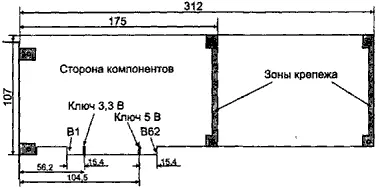

На рис. 6.8 изображена 32-битная карта максимального размера (Long Card), длина короткой платы (Short Card) — 175 мм, но многие карты имеют и меньшие размеры. Карта имеет обрамление (скобку), стандартное для конструктива ISA (раньше встречались карты и с обрамлением в стиле MCA IBM PS/2). Назначение выводов универсального разъема приведено в табл. 6.14.

Рис. 6.8. Карта расширения для шины PCI
Таблица 6.14. Разъемы шины PCI
Ряд В | № | Ряд A | Ряд В | № | Ряд A |
---|---|---|---|---|---|
-12В | 1 | TRST# | GND/M66EN¹ | 49 | AD9 |
TCK | 2 | +12В | GND/Ключ 5 В | 50 | GND/Ключ 5 В |
GND | 3 | TMS | GND/Ключ 5 В | 51 | GND/Ключ 5 В |
TDO | 4 | TDI | AD 8 | 52 | С/ВЕ0# |
+5 8 | 5 | +5 В | AD 7 | 53 | +3,3 В |
+5 В | 6 | INTA# | +3,38 | 54 | AD 6 |
INTB# | 7 | INTC# | AD 5 | 55 | AD 4 |
INTD# | 8 | +5 В | AD 3 | 56 | GND |
PRSNT1# | 9 | Резерв | GND | 57 | AD 2 |
Резерв | 10 | +V I/O | AD 1 | 58 | AD 0 |
PRSNT2# | 11 | Резерв | +V I/O | 59 | +V I/O |
GND/Ключ 3,3 | В 12 | GND/Ключ 3,3В | ACK64# | 60 | REQ64# |
GND/Ключ 3,3 В | 13 | GND/Ключ 3,3 В | +5 В | 61 | +5 В |
Резерв | 14 | 3.3Vaux² | +5 В | 62 | +5 В |
GND | 15 | RST# | Конец 32-битного разъема | ||
CLK | 16 | +V I/O | Резерв | 63 | |
GND | 17 | GNT# | GND | 64 | C/BE7# |
REQ# | 18 | GND | С/ВЕ6# | 65 | C/BE5# |
+V I/O | 19 | PME#² | С/BE4# | 66 | +V I/O |
AD 31 | 20 | AD 30 | GND | 67 | PAR64 |
AD 29 | 21 | +3,3 В | AD 63 | 68 | AD 62 |
GND | 22 | AD 28 | AD 61 | 69 | GND |
AD 27 | 23 | AD 26 | +V I/O | 70 | AD 60 |
AD 25 | 24 | GND | AD 59 | 71 | AD 58 |
+3,3 В | 25 | AD 24 | AD 57 | 72 | GND |
C/BE3# | 26 | IDSEL | GND | 73 | AD 56 |
AD 23 | 27 | +3,3 8 | AD 55 | 74 | AD 54 |
GND | 28 | AD 22 | AD 53 | 75 | +V I/O |
AD 21 | 29 | AD 20 | GND | 76 | AD 52 |
AD 19 | 30 | GND | AD 51 | 77 | AD 50 |
+3.3 В | 31 | AD 18 | AD 49 | 78 | GND |
AD 17 | 32 | AD 16 | +V I/O | 79 | AD 48 |
С/BE2# | 33 | +3,3 В | AD 47 | 80 | AD 46 |
GND | 34 | FRAME# | AD 45 | 81 | GND |
IRDY# | 35 | GND | GND | 82 | AD 44 |
+3,3 В | 36 | TRDY# | AD 43 | 83 | AD 42 |
DEVSEL# | 37 | GND | AD 41 | 84 | +V I/O |
GND | 38 | STOP# | GND | 85 | AD 40 |
LOCK# | 39 | +3,3 В | AD 39 | 86 | AD 38 |
PERR# | 40 | (SDONE#)³ | AD 37 | 87 | GND |
+3,3 В | 41 | (SBOFF#)³ | +V I/O | 88 | AD 36 |
SERR# | 42 | GND | AD 35 | 89 | AD 34 |
+3,3 В | 43 | PAR | AD 33 | 90 | GND |
C/BE1# | 44 | AD 15 | GND | 91 | AD 32 |
AD 14 | 45 | +3,3 В | Резерв | 92 | Резерв |
GND | 46 | AD 13 | Резерв | 93 | GND |
AD 12 | 47 | AD 11 | GND | 94 | Резерв |
AD 10 | 48 | GND | Конец 64-битного разъема |
¹ Сигнал M66EN определен в PCI 2.1 только для слотов на 3,3 В.
² Сигнал введен в PCI 2.2 (прежде был резерв).
³ Сигналы упразднены в PCI 2.2 (для совместимости на системной плате подтягиваются к высокому уровню резисторами 5 кОм).
На слотах PCI имеются контакты для тестирования адаптеров по интерфейсу JTAG (сигналы TCK
, TDI
, TDO
, TMS
и TRST#
). На системной плате эти сигналы задействованы не всегда, но они могут и организовывать логическую цепочку тестируемых адаптеров, к которой можно подключить внешнее тестовое оборудование. Для непрерывности цепочки на карте, не использующей JTAG, должна быть связь TDI
- TDO
.
На некоторых старых системных платах позади одного из слотов PCI имеется разъем Media Bus, на который выводятся сигналы ISA. Он предназначен для размещения на графическом адаптере PCI звукового чипсета, предназначенного для шины ISA.
6.2.9. Иные конструктивы с шиной PCI
Шина PCI имеет и другие конструктивные исполнения; их спецификации доступны на сайте www.pcisig.org (правда, только для членов данной организации либо за деньги).
Low-Profile PCI — низкопрофильный вариант карты PCI с обычным разъемом, но измененной крепежной скобкой. Эти карты можно устанавливать вертикально (без переходника riser card) даже в низкопрофильные корпуса (например, 19" формата высотой 2U). Для этих карт предусматривается напряжение питания интерфейсных схем только 3,3 В (но шина питания 5 В сохраняется).
