Крис Касперски - Восстановление данных. Практическое руководство

Рис. 5.8. База данных LDM и ее дислокация

Внутреннее устройство базы данных LDM не документировано. При этом даже поверхностный взгляд на ее структуру сразу же дает понятие о ее мощи и сложности (рис. 5.9). На самом верху иерархии расположено оглавление базы — структура TOCBLOCK(Table Of Content Block), состоящая из двух секций, configи log(причем, вероятно, в будущем их список будет расширен). Секция configсодержит информацию о текущем разбиении диска на динамические тома, a logхранит журнал изменений схемы разбиения. Это — очень мощное средство в борьбе с энтропией! Если удалить один или несколько динамических разделов, информация о старом разбиении сохранится в журнале, что позволит с легкостью восстановить утерянные тома! Будучи очень важной структурой, оглавление диска защищено от случайного разрушения тремя резервными копиями, одна из которых вплотную примыкает к оригинальной версии TOCBLOCK, расположеннойв начале базы LDM, а две других находятся в конце диска, между копиями PRIVHEAD.

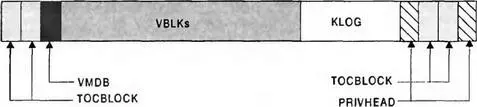

Рис. 5.9. Внутренняя структура LDM

Внутренне секция configсостоит из заголовка ( VMDB) и одного или нескольких 128-байтных структур, называемых VBLKs, каждая из которых описывает соответствующий ей том, контейнер, раздел, диск или группу дисков. Заголовок VMDBне имеет копии и нигде не дублируется. Однако все его изменения протоколируются в журнале ( KLOG) и потому могут быть восстановлены.

Строение VMDBи VBLKsподробно описано в разделе "LDM Documentation" на сайте проекта LINUX-NTFS. Поэтому здесь оно не приводится в целях экономии места. Оно действительно очень громоздко, к тому же, крайне маловероятно, что кому-то потребуется восстанавливать секцию configвручную.

Для просмотра базы данных LDM и архивирования ее содержимого можно воспользоваться утилитой LDM-dump Марка Руссиновича, бесплатную копию которой можно скачать с его сайта ( http://www.sysinternals.com/files/ldmdump.zip). Как вариант можно зарезервировать последний мегабайт физического диска, а также последние мегабайты всех разделов, для которых значение поля Boot IDравно 42h. Сделать это можно с помощью любого дискового редактора (например, Sector Inspector). Эту информацию рекомендуется хранить на надежном носителе (Zip-дискете, CD-R/RW). Помимо этого, не забудьте также создать и резервную копию структуры TOCBLOCK.

При восстановлении удаленных динамических дисков необходимо учитывать следующие факторы:

1. Во-первых, журнал изменений на интерфейсном уровне недоступен, и выполнить откат штатными средствами операционной системы невозможно.

2. Во-вторых, загрузочные сектора удаляемых дисков автоматически очищаются, и восстанавливать их приходится вручную. Более подробно эта тема будет раскрыта в следующем разделе.

Если размер и тип удаленного динамического диска вам известны (на дисках NTFS его можно извлечь из копии загрузочного сектора), просто зайдите в Менеджер Управления Дисками (Disk Manager) и воссоздайте его заново, от предложения отформатировать раздел любезно откажитесь и восстановите очищенный загрузочный сектор по методике, описанной в следующем разделе.

Как видно, Microsoft тщательно позаботилась о своих пользователях и тщательно проработала структуру динамических дисков, что для нее, вообще говоря, нехарактерно.

Первый сектор логического диска носит название загрузочного (boot). Он содержит код самозагрузки (bootstrap code) и важнейшие сведения о геометрии диска, без которых раздел просто не будет смонтирован. Структура загрузочного сектора определяется архитектурными особенностями конкретной файловой системы. В частности, структура загрузочного сектора NTFS описана в табл. 5.6.

Таблица 5.6. Строение загрузочного сектора NTFS

В начале всякого сектора расположена трехбайтная машинная команда перехода на код самозагрузки (обычно она имеет вид EB 52 90, хотя возможны и различные вариации). Так происходит потому, что при загрузке boot-сектора в память управление передается на его первый байт, а код самозагрузки по туманным историческим соображениям был отодвинут в конец сектора (для NTFS верхняя граница составляет 54hбайт), вот и приходится прыгать блохой!

С третьего по одиннадцатый байты (считая от нуля) хранится идентификатор производителя, определяющий тип и версию используемой файловой системы (например, MSDOS5.0для FAT16, MSWIN4.0/ MSWIN4.1для FAT32 и NTFS— для NTFS). Если это поле окажется искаженным, то драйвер не сможет смонтировать диск. В ряде случаев драйвер может даже счесть такой диск не отформатированным.

С дисками, отформатированными для использования FAT, Windows 2000 будет работать даже в том случае, если поле OEM IDзапорчено. В отношении NTFS это не так.

Следом за идентификатором расположен 25-байтовый блок параметров BIOS (BIOS Parameter Block, BPB), хранящий сведения о геометрии диска (количество цилиндров, головок, секторов, размер сектора, количество секторов в кластере и т.д.). Если эта информация окажется утерянной или искаженной, то нормальное функционирование драйвера файловой системы станет невозможным. Причем, в отличие от информации о числе цилиндров/головок/секторов, которая дублирует информацию, содержащуюся в MBR, а при ее утере элементарно восстанавливается описанным выше способом, размер кластера определить не так-то просто! Позже мы обсудим этот вопрос более подробно, пока же вполне достаточно сослаться на табл. 5.7, в которой указаны размеры кластера томов NTFS, по умолчанию выбираемые штатной утилитой форматирования.

Таблица 5.7. Размеры кластеров, по умолчанию выбираемые штатной утилитой форматирования в Windows 2000

При выборе размера кластера вручную Windows 2000 поддерживает следующий размерный ряд: 1 сектор, 2 сектора, 4 сектора, 8 секторов, 16 секторов, 32 сектора, 64 сектора и 128 секторов. Чем больше размер кластера, тем слабее фрагментация и выше предельно адресуемый объем дискового пространства. Однако потери от грануляции с увеличением размера кластера тоже растут. Впрочем, размеры кластеров редко задаются вручную.
