Основной источник шума, который добавляется блоком питания в общий фон – это вентилятор. Существуют БП, в которых разработчики предусмотрели пониженный уровень шума. Такие тихие блоки работают практически бесшумно. Разница между дешевым и таким БП заметна сразу.

Чаще всего в БП выходят из строя вентилятор и входные элементы электрической схемы. Для обеспечения надежной и бесперебойной работы ПК полезно иметь в своем распоряжении запасной БП, в случае если рабочий выйдет из строя. Следует периодически очищать БП от пыли и менять вентилятор, если понадобится. Но все равно, через пару лет эксплуатации ПК очень желательно вообще заменить БП.

В сети переменного тока могут происходить сбои и скачки. Поэтому БП желательно защитить от подобных негативных воздействий.

Для защиты от помех, перепадов напряжения в сети желательно установить сетевой фильтр.

Но он не спасет, если пропадет напряжение – пусть даже кратковременно – и компьютер выключится, ведь при этом вы можете потерять результаты работы. Во избежание подобных неприятностей следует установить резервное питание – источник бесперебойного питания ИБП, в котором используется аккумуляторная батарея.

Множество отказов операционной системы, сбоев и различных проблем связано с тем, что в ПК работает некачественный, устаревший или перегруженный БП. Плохой БП способен ухудшить работу даже самых дорогих комплектующих. Обычно в готовых ПК, предлагаемых в магазинах, установлены далеко не лучшие БП. В них будет установлен скорее самый мощный процессор, чем «правильный» БП, на которых некоторые сборщики компьютеров экономят. Тем не менее БП – важнейший компонент ПК, которому следует уделять самое серьезное внимание.

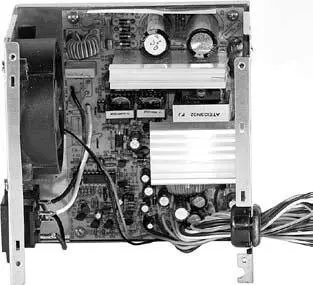

Рис. 4.19. Блок питания с открытой крышкой

Если светодиод «Power» на лицевой панели корпуса не светится и при этом вентилятор в блоке питания не работает, то отключите от сети компьютер, откройте корпус системного блока, отсоедините разъемы питания от системной платы, флоппи-дисковода, CD-ROM, винчестера. Подсоедините БП к любому дисководу, так как совсем без нагрузки его включать нельзя.

Для запуска БП АТХ без МП нужно закоротить зеленый и любой черный провод в разъеме, который подключается к системной плате (номера контактов 13 и 14). Это можно сделать с помощью жесткого провода либо с помощью обычной канцелярской скрепки.

Если после включения он не подает «признаков жизни», то он неисправен. Если же он оказался исправным, то есть вентилятор вращается, следует искать короткое замыкание (КЗ) в других модулях ПК. Это может оказаться и материнская плата, и остальные комплектующие.

Когда вы протестируете БП и убедитесь, что он работает, постарайтесь определить места возможных коротких замыканий. Для этого последовательно подсоедините остальные устройства. Вначале подключите материнскую плату, а затем и другие. Каждый раз включайте БП, затем выключайте и подсоединяйте следующее устройство.

Так вы определите источник замыкания. Кратковременные замыкания для БП не очень опасны. В исправном и качественном БП сработает защита, напряжения снизятся до нуля. Но при таком падении напряжения на дисках может пропасть информация, не исключены и сбои в файловой структуре дискет и жесткого диска. Когда вы отремонтируете ПК, протестируйте жесткий диск и дискеты (если они использовались в момент возникновения замыкания или просто случайного экстремального выключения).

Проверка на предмет выявления устройства, вызывающего КЗ производится без предварительного теста БП и полного отключения всех узлов ПК.

Включите ПК и отсоедините одно из устройств, например жесткий диск. Затем следующее по списку – DVD-привод, видеокарту, оперативную память, МП. Не забывайте, что необходимо отключать сетевой кабель питания от ПК перед каждым отсоединением комплектующих. Это нужно, так как некоторые БП при КЗ на выходе не могут сами повторно включиться без отключения от сети, даже после устранения источника КЗ. Когда на очередном отключении ПК запустится, последний отсоединенный модуль, скорее всего, и есть источник неисправности. Конечно, при отключении таких комплектующих, как видеокарта или память, ПК не сможет работать, но системный динамик звуковым сигналом сообщит об ошибке.

Основной причиной выхода из строя блоков питания являются скачки напряжения в сети, а также перегрев из-за недостаточного охлаждения – возможно, из-за сильного загрязнения или остановки вентилятора, запыленности БП.

Вообще перегрев ПК это плохо. А перегрев БП вдвойне плохо.

При возрастании температуры падает выходная мощность БП. Номинальная мощность определяется при рабочей температуре 25 °C. Однако при повышении температуры до 40 °C, она, скорее всего, снизится на треть. Одновременно ухудшается и стабилизация выходного напряжения. Иначе говоря, перегрев БП приводит к изменению всех его технических параметров.

Если БП при включении ПК запускается на короткое время и затем отключается, то причина может заключаться в том, что его мощности недостаточно для работы. Не используйте такой БП, он приведет к выходу из строя других комплектующих ПК.

Вначале выявите причину неисправности.

Прежде всего, проверьте предохранитель, расположенный перед сетевым фильтром. Если он сгорел, то определите причину, которая могла привести к выходу его из строя. Замените предохранитель аналогичным. Не стоит устанавливать более мощные, а также слабые. Следующий шаг – осмотр БП, есть ли дефекты, которые проявляются визуально. Это целостность проводников, выводов, пайки, отсутствие обгоревших элементов, вздутий.

В импульсных блоках питания чаще всего выходят из строя первичные цепи – два силовых транзистора, диодный мост и сглаживающие конденсаторы. Нежелательно менять неисправные элементы на отечественные аналоги.

Можно также проверить тестером соответствие напряжений и уровень сигнала Power Good.

Ниже в табл. 4.11 показан разброс выходных напряжений БП.

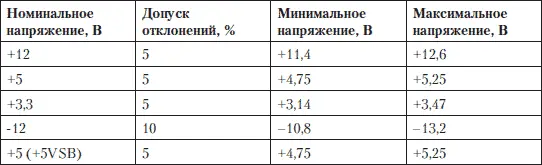

Таблица 4.11. Выходные напряжения БП АТХ

Проверьте высоковольтные цепи, высоковольтный фильтр и выпрямитель при помощи омметра. У конденсаторов не должно быть обрывов и КЗ.

Следующий шаг – проверка высоковольтного ключа – транзисторы. К ним обычно прикреплен радиатор (маркировка «В», «С», «Е»). Если сопротивление в цепи «коллектор-эмиттер» низкое либо его нет, транзистор необходимо заменить на аналогичный.
