Неисправностям подвержены микрофоны и наушники. Большая часть дефектов возникает вследствие неправильной эксплуатации, неосторожного обращения, невнимательности. Неисправности часто возникают по причине обрыва контактов или их нарушения. Если микрофоны используются в студии, следует оберегать кабели, идущие по студии, от повреждения. Прокладывая звуковые кабели, нужно стараться максимально отдалить их от электрической проводки. Конденсаторные микрофоны не рекомендуется переносить и даже передвигать, когда они под напряжением. Вообще микрофоны во время эксплуатации чувствительны к толчкам, вибрации и тряске. Повышенного внимания при эксплуатации требуют ленточные микрофоны, так как они максимально чувствительны.

Всегда старайтесь соблюдать меры предосторожности. Нельзя подключать акустические колонки к включенному усилителю. При подключении нельзя допускать замыкания между проводниками. На поверхность аппаратуры не допускайте попадания солнечных лучей. Ребра радиаторов на поверхности усилителей или сабвуферов не должны накрываться ничем. Кроме того, источником дефектов могут оказаться маленькие дети, бросившие внутрь металлические предметы, забившие отверстие фазоинвертора мелкими игрушками.

В пультах управления своевременно меняйте батарейки, не допускайте их окисления. Старайтесь использовать качественные батарейки и пальчиковые аккумуляторы. Даже новый аккумулятор не застрахован от того, что он не держит заряд, особенно если от малоизвестного производителя. Для зарядки аккумуляторов приобретите зарядное устройство с микропроцессором, с возможностью тестирования.

В случае, когда нет коммуникационных проводов, их несложно изготовить самому.

Звуковой провод должен быть трехжильным с общей экранирующей оплеткой либо с оплеткой, экранирующей каждую жилу. Экранирующая оплетка – это «плетеная сетка» из медной проволоки, сплошная оплетка лучше экранирует сигнал от наводок. Вам понадобятся разъемы RCA и 3-контактный Minijack.

Если нет трехжильного провода, сгодится обычный ШВВП. Одну жилу этого провода выведите снаружи в качестве «минуса». Вполне подойдут разъемы от старых проводов, наушников. Понадобятся пластиковые хомуты либо изолента и термоусадочные изоляционные трубки соответствующего диаметра.

Очистите Minijack, припаяйте провод. Сверху надевается термоусадочная трубка, после она обжигается спичкой или зажигалкой. Не держите зажигалку долго на одном месте, чтобы трубка не обуглилась. Хорошо подойдет строительный фен, обеспечивающий температуру в среднем 150–200 °C.

Разберите разъемы RCA, припаяйте соответствующие провода к их двум «плюсам». Затем к одному из них припаивается «минус» вместе с отрезком провода, который пойдет на «минус» второго разъема. Соберите разъемы и обожгите.

Чтобы не болтался «минусовой» провод, зафиксируйте его изолентой или пластиковыми хомутами.

Сетевая карта (Ethernet-адаптер, NIC, network interface card) позволяет объединить компьютеры в локальную сеть, например, связать между собой два компьютера. Кроме того, с помощью сетевой карты к ПК подключается различное оборудование, например, ADSL-модем, сетевой принтер.

Сетевая карта – это устройство, конструктивно выполненное в виде платы расширения, устанавливается в PCI-слот ПК. Использование встроенной сетевой карты на МП менее желательно, так как существенная часть работы перекладывается на драйвер, загружающий центральный процессор работой по передаче кадров из оперативной памяти компьютера в сеть. Хотя, конечно, встроенный адаптер проще в изготовлении и дешевле.

Качественная сетевая карта стоит недорого, и лучше установить дополнительную, так как в случае выхода ее из строя, на время ремонта или замены неисправной карты останется запасной вариант – на МП.

К сетевой карте подключается кабель (витая пара) с наконечником типа RJ-45. Возле разъема для витой пары расположен один или более светодиод. По ним визуально определяется наличие подключения и передача данных.

Рис. 13.1. Сетевая карта

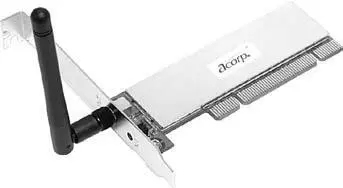

Рис. 13.2. Сетевая беспроводная карта

В зависимости от сети, сетевых протоколов и конструктивных особенностей сетевые адаптеры могут выполнять различный набор функций. Главная задача сетевого адаптера – сопряжение компьютера с сетью. Любой адаптер с установленным драйвером выполняет две основные операции: передачу и прием кадров.

Кадр можно условно представить как единицу данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет определенный формат и включает в себя как поле данных, так и различную служебную информацию, например адреса получателя и отправителя.

При попадании кадра в среду передачи данных все сетевые адаптеры принимают его одновременно и определяют адрес назначения, который находится в одном из начальных полей кадра. Если адрес совпадает с собственным адресом одного из них, то кадр помещается во внутренний буфер сетевого адаптера и компьютер-адресат получает предназначенные ему данные.

В сетевых адаптерах осуществляется конвейерная схема обработки – процессы приема кадра из оперативной памяти ПК и передачи его в сеть совмещаются во времени. После приема нескольких первых байтов кадра начинается их передача. Это позволяет повысить производительность цепочки ОЗУ-адаптер-физический канал-адаптер-ОЗУ.

Имеет значение порог начала передачи – число байтов кадра, которое загружается в буфер адаптера перед началом передачи в сеть. Адаптер самостоятельно настраивает свои параметры без участия администратора сети. Самонастройка позволяет оптимизировать скорость передачи для конкретного сочетания производительности внутренней шины компьютера, его системы прерываний и системы прямого доступа к памяти.

Адаптеры базируются на специализированных интегральных схемах ASIC. Они выполняют функции МАС-уровня и высокоуровневые функции, среди которых: поддержка агента удаленного мониторинга RMON, схема приоритетности кадров, функции дистанционного управления компьютером и т. п. В серверных вариантах адаптеров почти обязательно наличие мощного процессора, разгружающего ЦП.

Увеличение пропускной способности канала адаптер – память очень важно для повышения производительности сети в целом, так как быстродействие сложного маршрута обработки кадров, включающего, например, концентраторы, коммутаторы, маршрутизаторы, глобальные каналы связи и т. п., всегда определяется возможностями самого медленного элемента сети. Если сетевой адаптер сервера или клиентского компьютера работает медленно, даже самые быстрые коммутаторы не увеличат скорость работы сети.
