Внешний модем выполнен в виде отдельной «коробочки» и подключается к ПК с помощью разъема COM или USB. При покупке модема, если он предусматривает только соединение через COM-порт нужно проверить наличие в материнской плате COM-порта. Многие современные платы уже не оснащаются устаревшим COM-портом. Если вы приобрели модем, предназначенный для подключения к COM-порту или же у вас остался старый модем для COM-порта, а материнскую плату вы заменили, то для соединения приобретите специальный переходник для подключения. Как правило, все модемы dial-up имеют встроенную функцию факса.

Одна из лучших, надежных и удобных программ для работы с факсмодемом – VentaFax (www.ventafax.ru). Она работает только с dial-up-соединением. Через ADSL-модем она не работает. VentaFax-очень надежная и многофункциональная программа, интуитивно понятная, она имеет широкий спектр автоматизации офисных задач.

Для передачи документа его необходимо преобразовать в графический файл, воспользовавшись сканером. После приема факса полученный файл несложно отпечатать на принтере. Голосовой факс-модем используется в качестве автоответчика, устройства записи телефонного разговора и АОН.

Для передачи сигналов на большие расстояния и лучшей помехоустойчивости используют уровни +12 В для единицы и -12 В для нуля. Сигналы с такими напряжениями применяют для управления внешними модемами. В модеме для питания микросхем, как правило, подается напряжение 5 В, для работы порта включается преобразователь уровня – специальные микросхемы.

Внешний COM-модем питается от собственного блока питания. USB-модем питается через USB от компьютера. Внешние модемы с помощью светодиодов (до 8 индикаторов) на лицевой панели сообщают о текущем состоянии. Расшифровка сообщений индикаторов дана в табл. 14.1.

Некоторые внешние модемы оснащены дисплеями, функциями автоответчика и могут работать и при выключенном ПК, например, ночью.

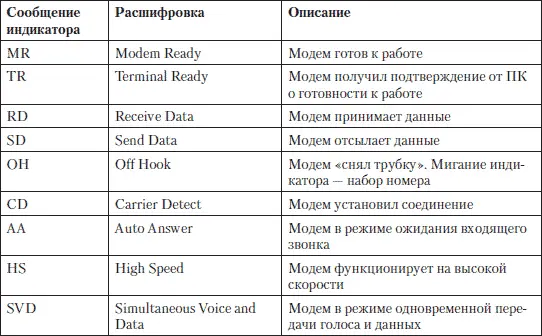

Таблица 14.1. Сообщения индикаторов модема

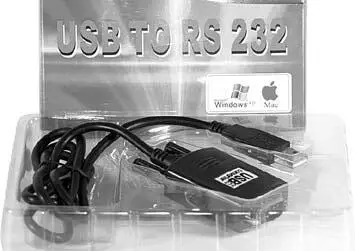

Рис. 14.1. Переходник для подключения устройств с разъемом COM к USB-порту компьютера

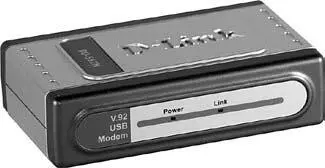

Рис. 14.2. Модем USB

Внутри модема находится микросхема, которая выполняет две функции. Это ЦАП и АЦП – преобразование двоичного кода в аналоговый сигнал и обратно. Эту операцию реализует DSP (Digital Signal Processor) – цифровой сигнальный процессор. Вторая задача, которую выполняет большая интегральная микросхема модема – это взаимодействие с ПК и самоконтроль. В более старых модемах эти две функции распределялись между отдельными микросхемами.

Для гальванической развязки между модемом и аналоговой телефонной линией, на нем установлены трансформаторы – блок согласования. Он рассчитан обычно на всевозможные стандарты связи при использовании модема в разных странах.

В модемах установлены микросхемы памяти. Это энергонезависимая память, хранящая микропрограмму управления модемом (прошивка), включающая в себя наборы команд и данных для управления модемом, все поддерживаемые протоколы и интерфейс с компьютером. Обновление прошивки модема доступно в большинстве современных моделей.

С целью обеспечения возможности перепрошивки для хранения микропрограмм применяется флэш-память – ПЗУ. Она позволяет обновлять микропрограмму модема, исправляя ошибки разработчиков и расширяя возможности устройства. В некоторых моделях внешних модемов она также используется для записи входящих голосовых и факсимильных сообщений при выключенном компьютере.

NVRAM – энергонезависимая, электрически перепрограммируемая память, в которой хранятся настройки модема. Пользователь может изменять их с помощью набора AT-команд.

RAM – оперативная память модема, используется для буферизации принимаемых и передаваемых данных, работы алгоритмов сжатия и т. д.

Win-модемы лишены ПЗУ с микропрограммой, в этом случае она хранится в памяти компьютера, к которому подключён модем. Работает он, только если установлены драйвера.

Модем набирает номер с помощью либо импульсного, либо тонального набора.

Импульсный набор – способ набора телефонного номера, при котором цифры набираемого номера передаются на АТС с помощью последовательного замыкания и размыкания телефонной линии, количество импульсов соответствует передаваемому числу («0» передаётся десятью импульсами). Паузы между числами кодируются более длительной паузой.

Сигнал создаётся с помощью замыкания реле. Оно может быть: электромеханическое, герконовое либо оптоэлектронное. При этом контакты реле могут замыкаться на нагрузочный резистор либо переключаться.

Тональный набор – тональный сигнал (Dual-Tone Multi-Frequency, DTMF) – 2-тональный многочастотный аналоговый сигнал, который используется для набора телефонного номера.

ADSL – модем. Это современный модем, использующий телефонную линию. При этом параллельно на эту же линию можно подсоединить обычный модем (dial-up) или осуществить соединение, принять факс и т. д., во время работы ADSL-модема.

Такой модем обычно подключается к ПК через USB-порт. Более функциональные модемы имеют и (или) подключение к разъему сетевой карты ПК, выполняют функцию сетевого хаба. ADSL-модем работает по принципу частотного разделения каналов. Передача данных производится на высоких частотах, человек их не слышит.

Обычно ADSL-модем подключается к линии через специальный сплиттер, разделяющий входной сигнал на сигнал от АТС и цифровой сигнал ADSL. В обратном направлении сплиттер складывает оба сигнала и отправляет их в сторону АТС по телефонной линии. Дополнительные телефонные аппараты, которые подключены к линии до сплиттера, должны быть подсоединены через микрофильтр, чтобы исключить помехи, создаваемые ими.

Рис. 14.3. Модем ADSL

Протокол модуляции – протокол модемной связи позволяет модемам обмениваться между собой данными. Протоколы определяют порядок установления связи, способ модуляции, скорость передачи данных, чередование пересылки данных и служебных сигналов, а также окончание сеанса связи.

Современный модем может работать с одним из следующих протоколов: V.92,V90, V.34, V.32bis, V.32, V.22.bis, V22, V.23, V.21, Bell 212A, Bell 103.

Протокол MNP (Microcom Network Protocol) позволяет осуществить контроль ошибок и другие служебные функции, поддерживаемые модемом на аппаратном уровне, что обеспечивает качественную связь на зашумленных телефонных линиях.
